ANTRIEBSSYSTEM

Pumpenkupplung

A: Molybdän-Disulfidfett auftragen.
B: 102 N·m
C: 54,9 N·m

Die Pumpenkupplung verbindet das Motor-

S c h w u n g r a d u n d d e n A n t r i e b s W e l l e d e r
Hydraulikpumpe.
Es ist so konstruiert, daß es Vibrationen absorbiert,
Torsionen, Stöße und außerhalb der Zentrums des
Motors und der Hydraulikpumpe.
• Siehe in der abgebildeten Tabelle bezüglich der
Aufgaben der Pumpen, die in der Zeichnung rechts
gezeigt werden.
P1 Links Fahrt, Ausleger, Löffel, Hilfs
Rechts Fahrt, Löffelstiel, Ausleger-
P2
Schwenken, Hilfs
P3 Schwenken, Planierschild, Spanner (TB016)
Hebelverriegelung,
P4 2. Reisegeschwindigkeit,
Schwenk-P.B.-Freigabe

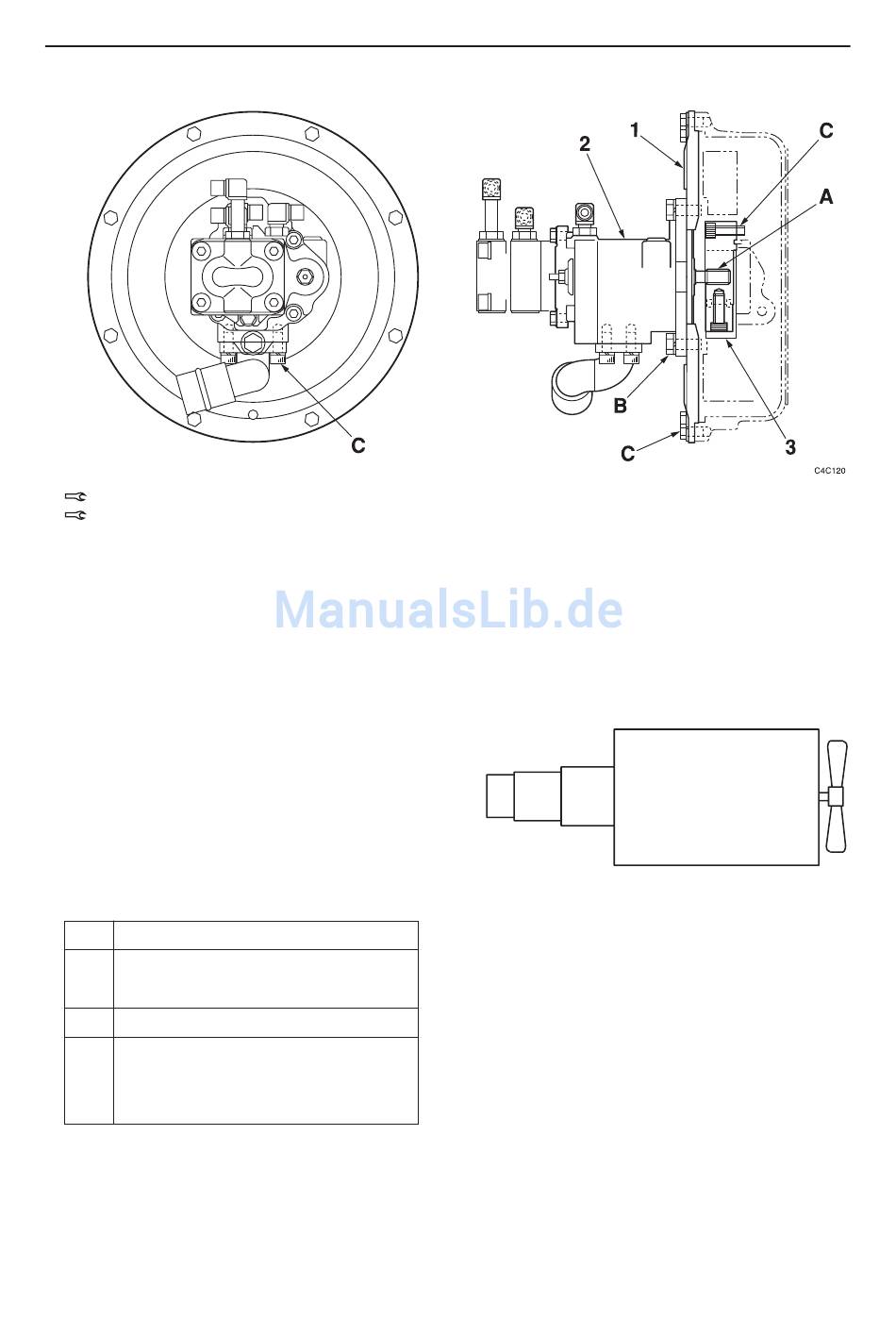

KONFIGURATION DER MASCHINE
1. Gehäuse 2. Hydraulikpumpe
P4 P3 P2, P1
III – 7
3. Kupplung
G4C103
