Anschlußbeispiele

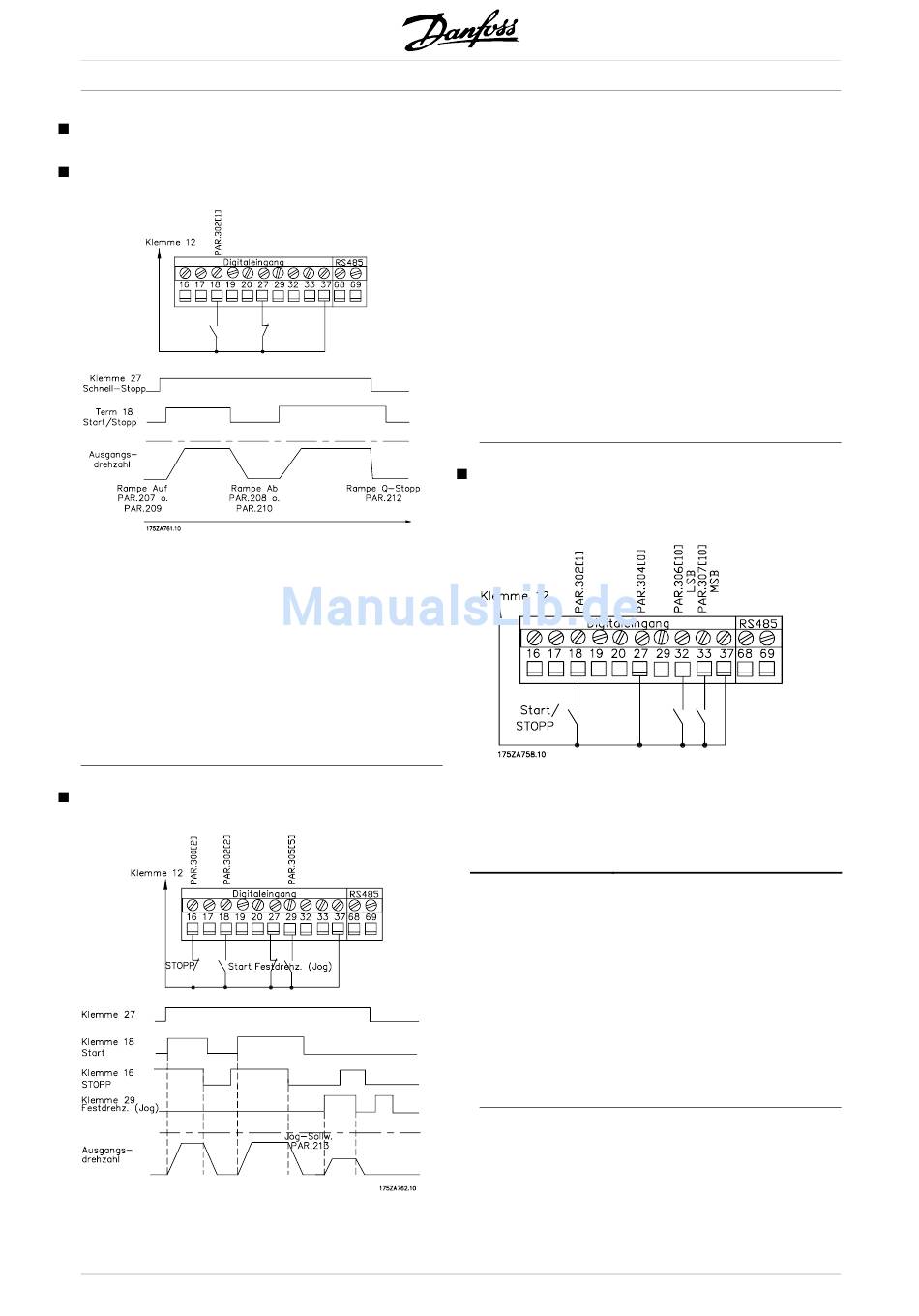

Start/Stopp zweiadrig
Start - Stopp (18) Parameter 302 Start [1].
Schnellstopp (27) Parameter 304 Motorfreilauf
Stopp invers [0]
Rampenzeit Auf Parameter 207/209
[0,01...3600]
Rampenzeit Ab Parameter 208/210
[0,01...3600]
Rampe Q-Stopp Parameter 212 [0,01...3600]
Pulsstart/-stopp
40
Start (18)
Stop (16)
Festdrehzahl
Jog
Rampenzeit Auf
Rampenzeit Ab
Festdrehzahl
(Jog)
Rampenzeit
Festdrehzahl
- Jog
Schnellstopp
(27)
Parametersatzwechsel
Start - Stop (18)
Akti v er Satz
Einstellung MSB
Einstellung LSB
Einstellung 1
auswählen
Einstellung 2
auswählen
Einstellung 3
auswählen
Einstellung 4
auswählen
MG.55.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT 5000 FLUX
Parameter 302 Pulsstart [2]
Parameter 300 Stopp invers [2]
Parameter 305 Festdrehzahl [5]
Parameter 207/209
[0.01...3600]
Parameter 208/210
[0.01...3600]
Parameter 213 [0.0...Parameter
202]
Parameter 211 [0.01... 3600]
Parameter 304 Motorfreilauf
invers [0]
Parameter 302 Start [1]
Parameter 004 Externe
Anwahl[5]
Parameter 306 [11]
Parameter 307 [11]
Klemme 33 Klemme 32
0
1
0
1
0
0
1
1
