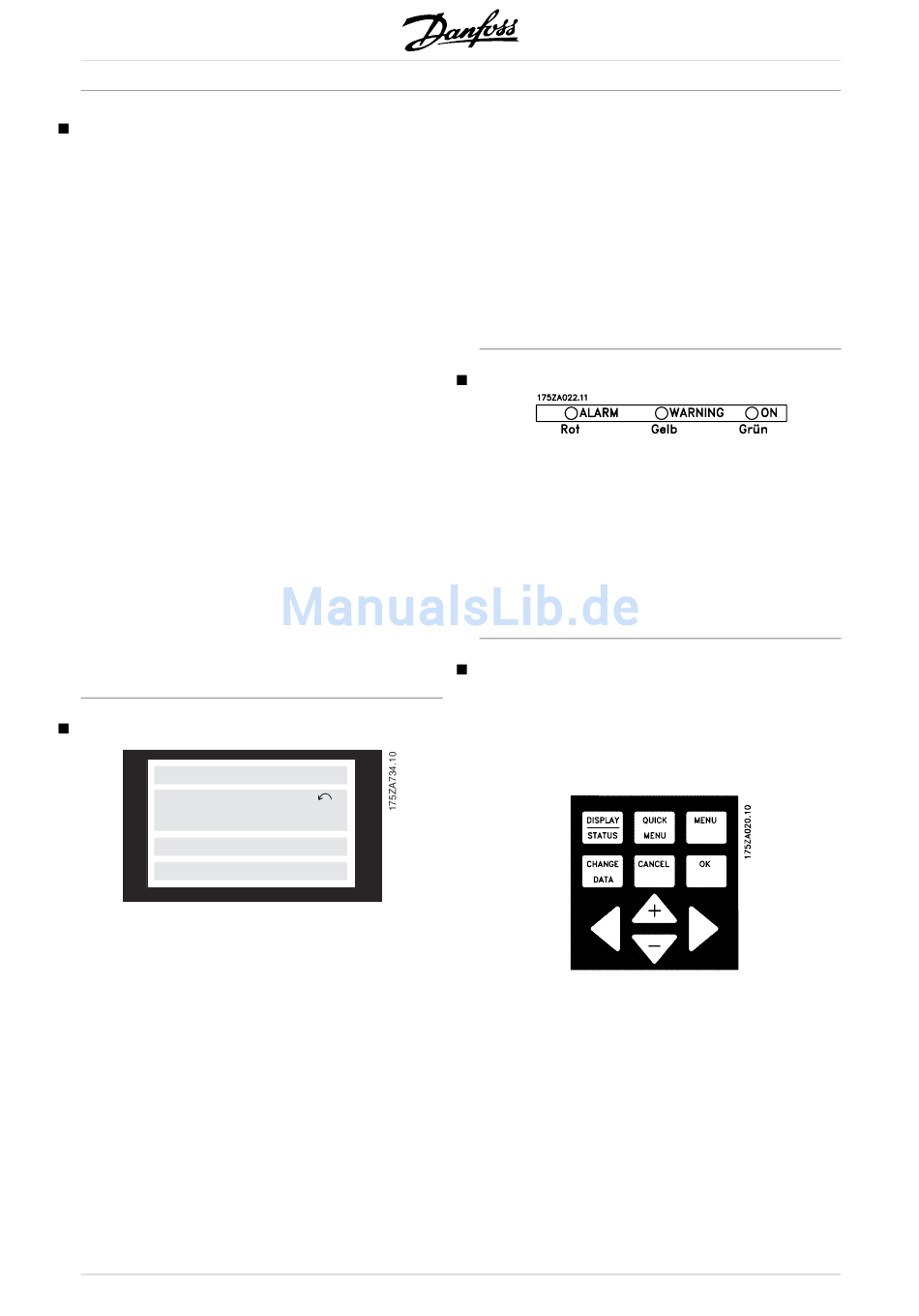

Bedienfeld (LCP)

An der Vorderseite des Frequenzumrichters befindet
sich ein Bedienfeld (LCP - Local Control Panel), das
eine komplette Schnittstelle für die Bedienung und
Überwachung des Frequenzumrichters darstellt.
Das Bedienfeld ist abnehmbar und kann mit Hilfe
eines zugehörigen Montagebausatzes alternati v auch
bis zu 3 m vom Frequenzumrichter entfernt, z.B. in
einer Schaltschranktür, angebracht werden.
Das Bedienfeld ist in drei Gruppen aufgeteilt:
•

Display

•
Tasten zum Ändern der Programmparameter
• Tasten für Ort-Betrieb
Alle Datenanzeigen erfolgen über ein vierzeiliges
alphanumerisches Display, das im Normalbetrieb
ständig vier Betriebsvariablen und drei
Betriebszustände anzeigen kann. Während
des Programmiervorgangs werden alle Informationen
angezeigt, die für eine schnelle und effekti v e
Einstellung des Frequenzumrichters erforderlich sind.
Zusätzlich gibt es drei LEDs für Spannung (Netz
bzw. 24 V extern), Warnung und Alarm.
Alle Programmparameter sind unmittelbar über das
Bedienfeld änderbar, es sei denn, diese Funktion
wurde über Parameter 018 gesperrt.
Display
1. Line
2. Line
3. Line
4. Line
Die 1. Zeile zeigt im normalen Betriebszustand
ständig bis zu drei Messwerte bzw. einen Text
zur Erläuterung der 2. Zeile an.
Die 2. Zeile zeigt unabhängig vom Zustand (außer bei
Alarm oder Warnung) ständig eine Betriebsvariable
mit der entsprechenden Einheit an.
Die 3. Zeile ist normalerweise leer und dient
im Menümodus zur Anzeige der gewählten
Parameternummer oder Parametergruppennnummer
und -namen.
Die 4. Zeile dient im Betriebszustand zur Anzeige
eines Zustandstextes oder im Datenänderungsmodus
50
zur Anzeige des Zustands oder Wertes des
gewählten Parameters.
Die Drehrichtung des Motors wird durch einen Pfeil
angezeigt. Außerdem Anzeige des in Parameter
004 gewählten akti v en Parametersatzes. Bei
Programmierung eines anderen Satzes als dem
akti v en Satz wird die Nummer des programmierten
Satzes rechts angezeigt. Diese zweite Satznummer
wird blinkend angezeigt.

LED

Bei Überschreiten bestimmter Grenzwerte leuchten die
rote Alarm- und/oder die gelbe Warnleuchte, und am
Display wird ein Zustands- oder Alarmtext ausgegeben.
Die EIN-LED leuchtet, wenn der Frequenzumrichter
an das Netz oder eine externe 24 V-Stromversorgung
angeschlossen ist; gleichzeitig ist auch die
Hintergrundbeleuchtung des Displays eingeschaltet.

Bedientasten

Die Bedientasten sind nach Funktionen aufgeteilt.
D. h., die Tasten zwischen dem Display
und den Leuchtanzeigen werden für alle
Parametereinstellungen benutzt, einschl. der Auswahl
der Displayanzeige im Normalbetrieb.
SETUP
1
Tasten für Parametereinstellung:
Der Frequenzumrichter kann für praktisch
alle anfallenden Aufgaben eingesetzt werden
und bietet die Möglichkeit, zwischen zwei
Programmierungsarten zu wählen: einem Menümodus
und einem Schnellmenümodus.
Der Menümodus bietet Zugriff auf alle Parameter.
Der Schnellmenümodus führt den Benutzer
durch die Parameter, wodurch der Start des
Frequenzumrichters möglich ist.
