Elektrische Installation - Erdung Steuerkabel

Generell müssen Steuerkabel abgeschirmt und die
Abschirmung beidseitig mittels Kabelbügel mit dem
Metallgehäuse des Gerätes verbunden sein.

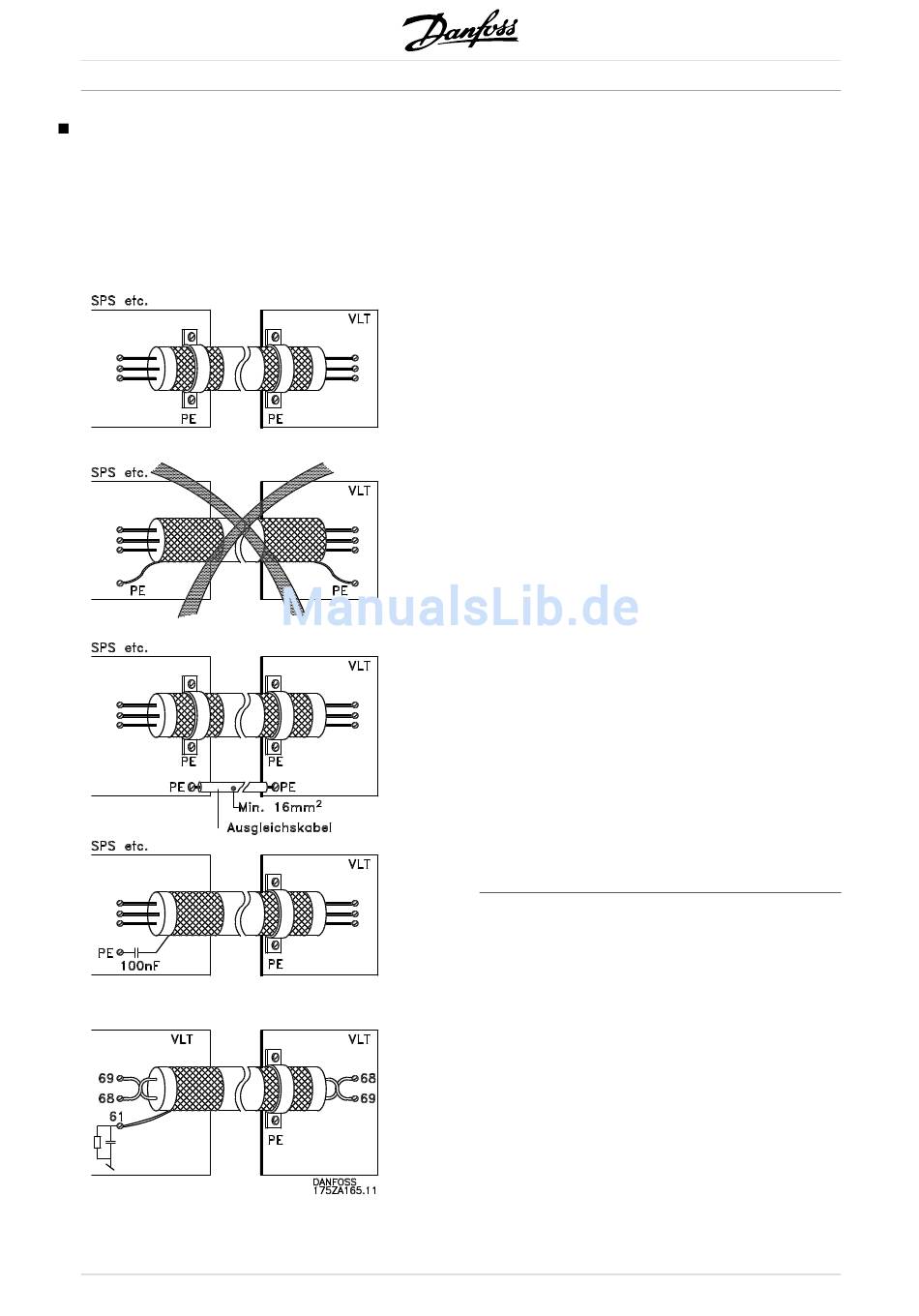

Die Zeichnung unten zeigt, wie eine korrekte
Erdung durchzuführen ist, und was in Zweifelsfällen
getan werden kann.
46
Richtiges Erden
Steuerkabel und Kabel der seriellen Kommunikationss-
chnittstelle beidseitig mit Kabelbügeln montieren, um
bestmöglichen elektrischen Kontakt zu gewährleisten.
Falsches Erden
Verzwirbelte Abschirmlitzen (sog. Pigtails)
vermeiden, da diese die Schirmimpedanz bei
höheren Frequenzen vergrößern.
Sicherung des Erdpotentials zwischen
SPS und VLT
Besteht zwischen dem Frequenzumrichter und der
SPS (etc.) ein unterschiedliches Erdpotential, so
können elektrische Störgeräusche auftreten, die
das gesamte System stören können. Das Problem
kann durch Anbringen eines Ausgleichskabels gelöst
werden, das neben das Steuerkabel gelegt wird.
Kabelquerschnitt mindestens 16 mm
Bei 50/60-Hz-Erdfehlerschleifen
Bei Verwendung sehr langer Steuerkabel können
50/60-Hz-Erdfehlerschleifen auftreten. Diesem
Problem kann durch Verbinden des einen
Schirmendes an Erde über einen 100-nF-Kondensator
(bei möglichst kurzen Leitungen) abgeholfen werden.
Kabel für die serielle Kommunikationsschnittstelle
Niederfrequente Störströme zwischen zwei
Frequenzumrichtern können eliminiert werden, indem
das eine Ende der Abschirmung mit Klemme 61
verbunden wird. Dieser Eingang ist über ein internes
RC-Glied mit Erde verbunden. Es empfiehlt sich die
Verwendung eines paarweise gewundenen (twisted
pair) Kabels, um die Differentialsignalinterferenz
zwischen den Leitern zu reduzieren.
