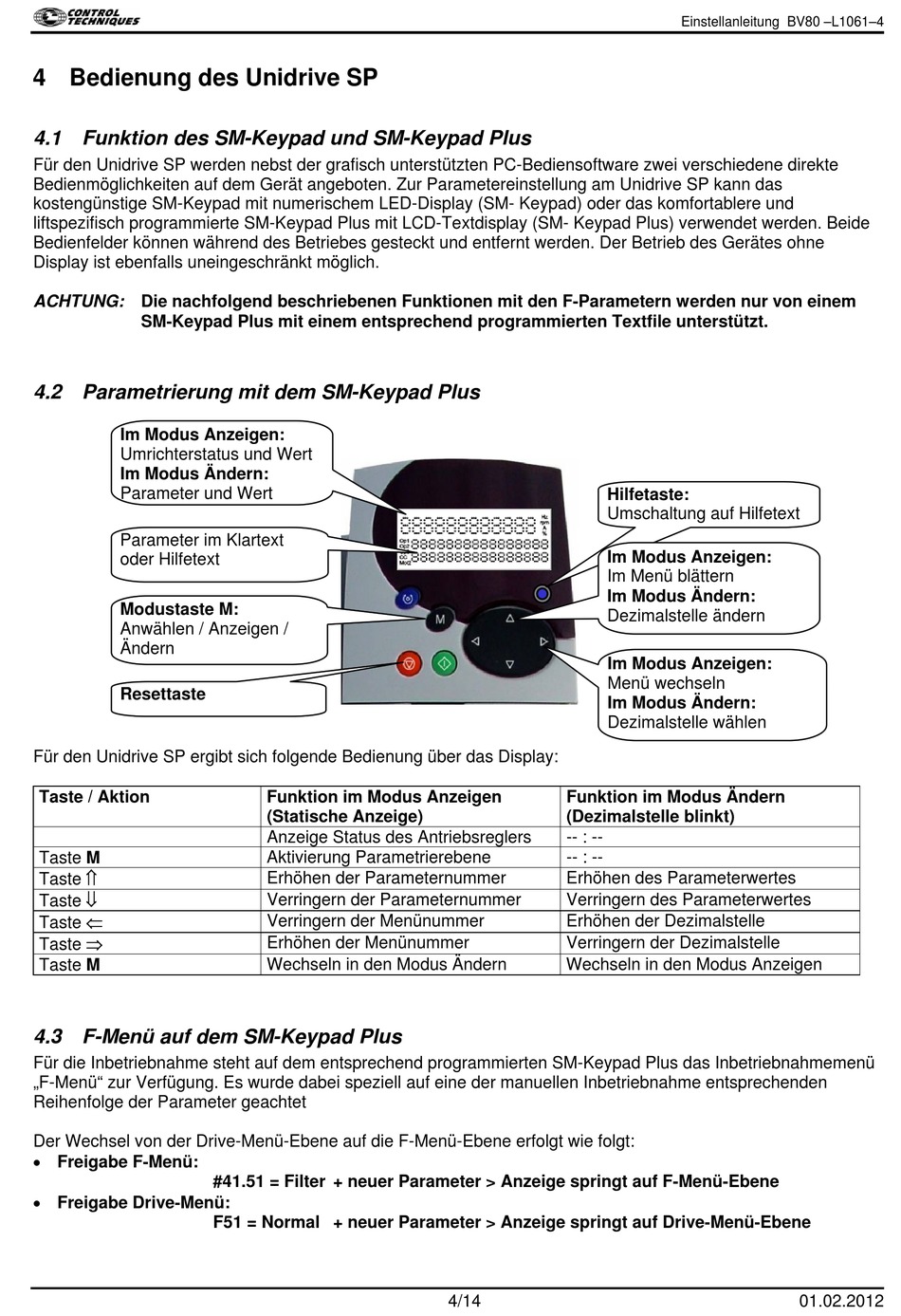

4 Bedienung des Unidrive SP

4.1 Funktion des SM-Keypad und SM-Keypad Plus

Für den Unidrive SP werden nebst der grafisch unterstützten PC-Bediensoftware zwei verschiedene direkte
Bedienmöglichkeiten auf dem Gerät angeboten. Zur Parametereinstellung am Unidrive SP kann das
kostengünstige SM-Keypad mit numerischem LED-Display (SM- Keypad) oder das komfortablere und
liftspezifisch programmierte SM-Keypad Plus mit LCD-Textdisplay (SM- Keypad Plus) verwendet werden. Beide
Bedienfelder können während des Betriebes gesteckt und entfernt werden. Der Betrieb des Gerätes ohne
Display ist ebenfalls uneingeschränkt möglich.
ACHTUNG: Die nachfolgend beschriebenen Funktionen mit den F-Parametern werden nur von einem
SM-Keypad Plus mit einem entsprechend programmierten Textfile unterstützt.

4.2 Parametrierung mit dem SM-Keypad Plus

Im Modus Anzeigen:
Umrichterstatus und Wert
Im Modus Ändern:
Parameter und Wert
Parameter im Klartext
oder Hilfetext
Modustaste M:
Anwählen / Anzeigen /
Ändern
Resettaste
Für den Unidrive SP ergibt sich folgende Bedienung über das Display:
Taste / Aktion
Taste M
Taste 
Taste 
Taste 
Taste 
Taste M
4.3 F-Menü auf dem SM-Keypad Plus
Für die Inbetriebnahme steht auf dem entsprechend programmierten SM-Keypad Plus das Inbetriebnahmemenü
„F-Menü" zur Verfügung. Es wurde dabei speziell auf eine der manuellen Inbetriebnahme entsprechenden
Reihenfolge der Parameter geachtet
Der Wechsel von der Drive-Menü-Ebene auf die F-Menü-Ebene erfolgt wie folgt:
 Freigabe F-Menü:
 Freigabe Drive-Menü:
Funktion im Modus Anzeigen
(Statische Anzeige)
Anzeige Status des Antriebsreglers
Aktivierung Parametrierebene
Erhöhen der Parameternummer
Verringern der Parameternummer
Verringern der Menünummer
Erhöhen der Menünummer
Wechseln in den Modus Ändern
#41.51 = Filter + neuer Parameter > Anzeige springt auf F-Menü-Ebene
F51 = Normal + neuer Parameter > Anzeige springt auf Drive-Menü-Ebene
Hilfetaste:
Umschaltung auf Hilfetext
Im Modus Anzeigen:
Im Menü blättern
Im Modus Ändern:
Dezimalstelle ändern
Im Modus Anzeigen:
Menü wechseln
Im Modus Ändern:
Dezimalstelle wählen
Funktion im Modus Ändern
(Dezimalstelle blinkt)
-- : --
-- : --
Erhöhen des Parameterwertes
Verringern des Parameterwertes
Erhöhen der Dezimalstelle
Verringern der Dezimalstelle
Wechseln in den Modus Anzeigen
