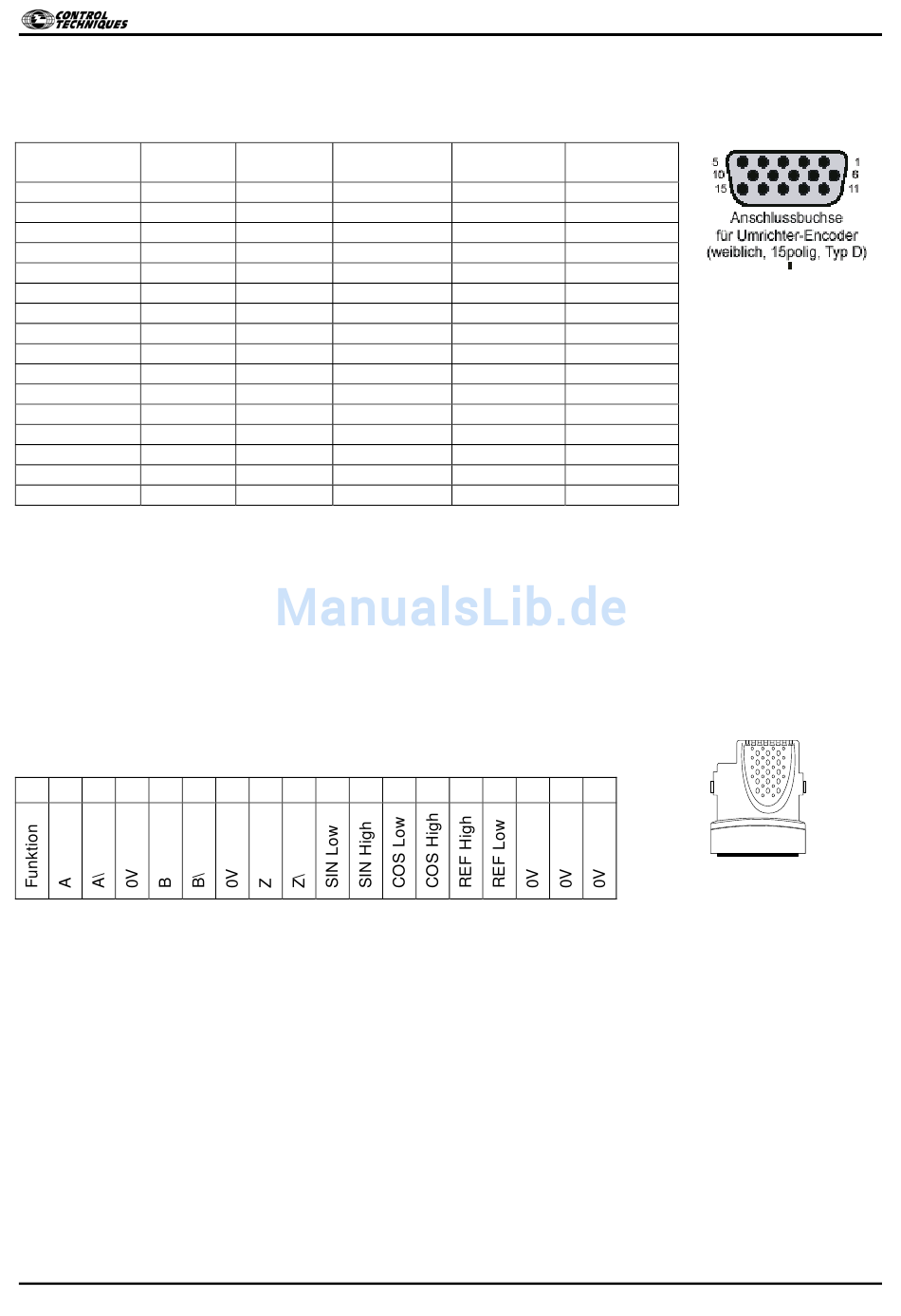

4.3 Encoder Anschluss

Die Encoder Schnittstelle ist eine 15 poligen SUB D Buchse am Grundgerät in Form mit folgender Belegung:
Anschluss Encoder
Typ: AB
1 A
2 A\
3 B
4 B\
5 Z*
6 Z\*
7 U **
8 U\ **
9 V **
10 V\ **
11 W **
12 W\ **
13 + 5V
14 0V
15 TH
* Z Spur ist optional und für den Lift Betrieb nicht anzuschließen
** Die Kommutierungssignale U, V, W sind nur für den Betrieb von Servomotoren mit Encoder erforderlich
Abb. 3: Universeller Geberanschluss Unidrive SP

4.4 Resolver Anschluss

Alternativ zum Encoder / Sinusgeber kann ein Resolver als Motorgeber eingesetzt werden. Der Resolver
Anschluss erfolgt an einer 15 poligen Schraubklemme am Optionsmodul SM- Resolver
folgender Belegung:
Kl. 1 2 3 4 5
Abb. 4: Resolveranschluß Unidrive SP
Sinusgebe Stegmann
r
SC SC.Hiper
COS COS
COS REF COS REF
SIN SIN
SIN REF SIN REF
DATA
DATA\
+ 5V + 8V
0V 0V
TH TH
6 7 8 9 10 11 12 13 14 15 16 17
11/70
Comfort Lift Software BV80 – L1061 – 4
Heidenhain Sinusgeber
mit SSI
SC.Endat SC.SSI
COS COS
COS REF COS REF
SIN SIN
SIN REF SIN REF
DATA DATA
DATA\ DATA\
TAKT TAKT
TAKT\ TAKT\
+ 5V + 5V
0V 0V
TH TH
mit
Resolver
08.12.2011
