5.5.3 Fahrtabschnittsweise getrennte Verstärkungen (#18.48 = ON und #19.48 = ON)
Ab der Software-Version V1.07 wurde eine Regler-Funktion mit fahrtabschnittsweise getrennten
Verstärkungen ergänzt. Mit diesem Verfahren kann jedem Fahrtabschnitt eine eigene
Verstärkungseinstellung zugeordnet werden. Dieses Verfahren ist bei kritischen Aufzügen einzusetzen, bei
dem obiges Verfahren nicht ausreicht bzw. wenn für das Einfahren andere Verstärkungen benötigt werden,
als für die Konstantfahrt. Der Übergang zwischen den Verstärkungen wird linear mit der Geschwindigkeit
gesteuert. Die eingestellte Verstärkung bei Konstantfahrt wird bei Nenngeschwindigkeit erreicht. Folgende
Einstellparameter werden verwendet:
Fahrtabschnitt
P- Verstärkung Drehzahlregler
I- Verstärkung Drehzahlregler
Filterzeitkonstante Stromsollwert
P- Verstärkung Stromregler
I- Verstärkung Stromregler
Ab Software-Version V1.13 ist neben der geschwindigkeitsgesteuerten Verstärkungsänderung eine
zeitgesteuerte Änderung einstellbar. Die Umschaltung der Übergangsfunktion erfolgt getrennt für
Beschleunigung und Verzögerung durch die jeweiligen Übergangszeiten:
1. Übergangszeit für die Beschleunigung #19.11
2. Übergangszeit für die Verzögerung #20.30
Falls die Übergangszeit = 0 eingestellt ist, erfolgt der Übergang geschwindigkeitsgesteuert, sonst
entsprechend der eingestellten Zeit.
Der Beginn des Übergangs der Verstärkungen beim Beschleunigen ist der Abschluss der Bremsenöffnung
und der Start der Rampe. Beim Verzögern wurde für den Start des zeitgesteuerten Übergangs eine neue
Schwelle #20.29 eingeführt. Wird diese Schwelle unterschritten, werden der Verstärkungen entsprechend
mit der Übergangszeit #20.30 geändert.
#18.27
#18.28
#20.25
#20.26
#04.23
S t a r t - - - - - F a h r t - - - - - E i n f a h r t

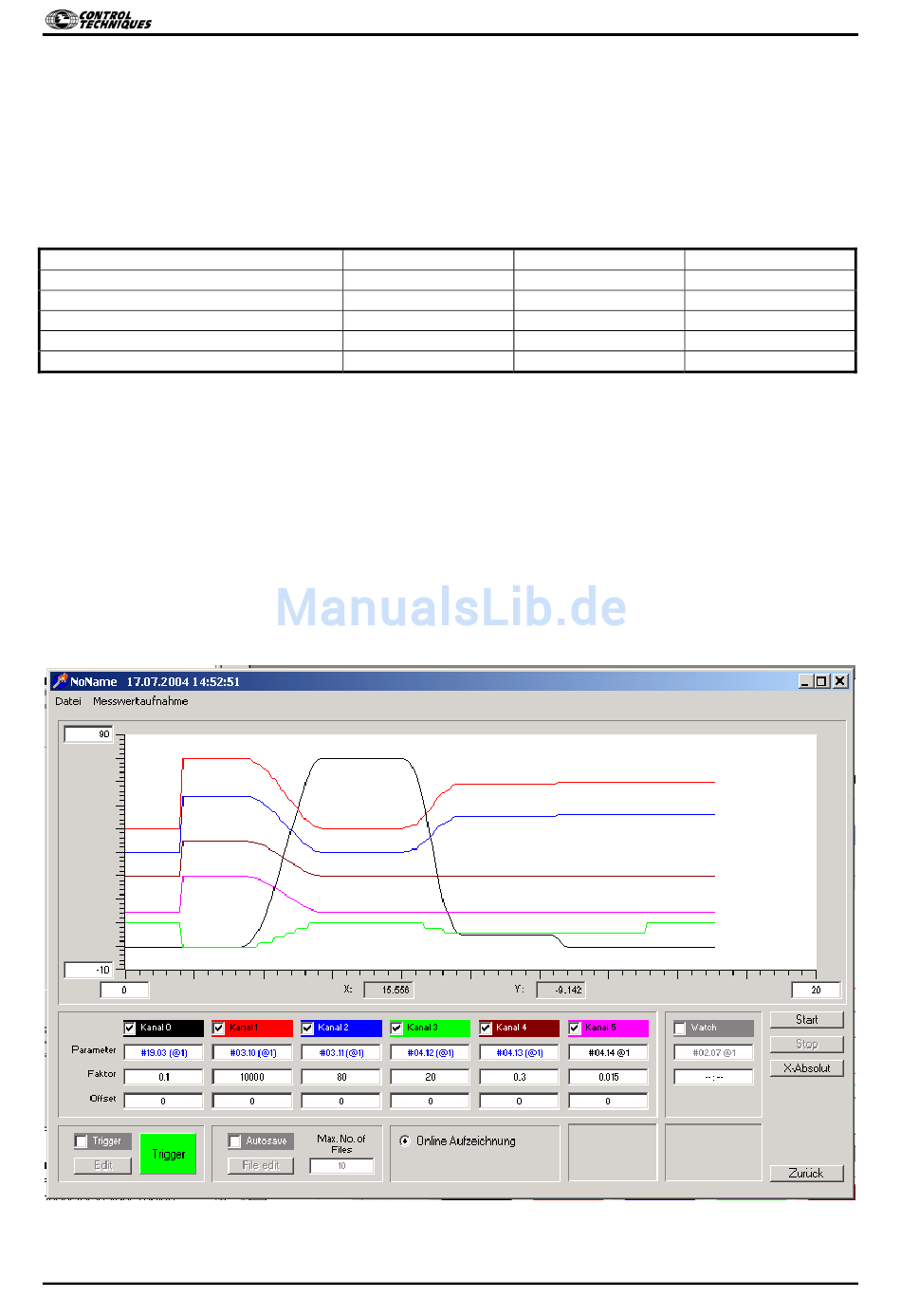

Abb. 17: Fahrtabschnittsweise Verstärkungsumschaltung - Geschwindigkeitsgesteuert (#20.30=0 #19.11=0)
Start ( 1 )
# 18.27
# 18.28
# 04.23
# 20.25
# 20.26
#20.27
#20.28
#18.25
#18.26
#21.22
#04.13
#21.23
#04.14
#21.16
#04.12
34/70
Comfort Lift Software BV80 – L1061 – 4
Fahrt ( 2 )
# 18.25
# 18.26
# 04.12
# 04.13
# 04.14
Einfahrt ( 3 )
# 20.27
# 20.28
# 21.16
# 21.22
# 21.23
