5.9 Energiesparmodus für Evakuierung mit USV
Ab Software-Version V1.13 sind zusätzliche Funktionen zur Begrenzung des Leistungsbedarfes bei der
Evakuierung mit USV integriert. Zur Aktivierung des Energiesparmodus ist ein Eingang mit einem 24V Signal
zu beschalten, welches nach Zuschalten des Umrichters aktiv sein muss. Der Eingang ist mit der Funktion
von #19.38 zu belegen. Siehe dazu auch Abschnitt 4.6
5.9.1

Abschaltung von leistungsintensiven Komfortfunktionen

Nachdem über einen Digitaleingang angesteuert der Parameter #19.38 = ON gesetzt wird, werden die
leistungsintensiven Komfortfunktionen Halteregler, Schleppfehlerüberwachung, Softstartfunktion und
Lastmessung durch Löschen der Parameter #19.12 (D- Halteregler), #19.20 (P- Halteregler), #19.18
(Wegschleppfehler), #19.24 (Geschwindigkeitsschleppfehler), #19.28 (Zeit für Anfahroptimierung) und
#20.08 (Zeit für Lastmessung) deaktiviert.
5.9.2

Lastgrenzungsregelung

Zur Verhinderung der Abschaltung der USV wegen zu hoher Belastung wird während aktivem
Energiesparmodus (#19.38 = ON) kann eine zwischenkreisspannungsabhängige Regelung der Stromgrenze
bei Evakuierung aktiviert werden. Falls die ZK-Spannung unter 510VDC fällt, wird die Stromgrenze vom
kontinuierlichen Wert #21.28 linear auf den Wert #21.29 bei 450VDC reduziert. Zur Deaktivierung dieser
Funktion ist die Stromgrenze bei Schwachlast #21.28 und die Stromgrenze bei Volllast #21.29 auf den
Nennwert der Stromgrenze #04.07 einzustellen oder der Energiesparmodus ist mit #19.38 = OFF
abzuschalten.
5.9.3

USV Leistungsregelung

Zur Regelung der Dauerleistung der USV kann im Parameter #20.15 die max. USV-Leistung eingestellt
werden. Die Leistungsregelung wird nur aktiv, wenn die Evakuierung aktiv ist (19.38 = ON) und die USV-
Leistung > 0 eingestellt ist. Falls dann die Ist-Leistung die USV-Leistung in #20.15 überschreitet, wird intern
der Sollwert 0 aktiv und damit die Geschwindigkeit durch die Rampe reduziert. Als USV-Leistung ist die
Wirkleistung der USV in W, die oft nur 70% der Scheinleistung in VA beträgt, abzüglich der Leistung für
Licht, Bremsen und zur Versorgung der Steuerung, einzustellen.

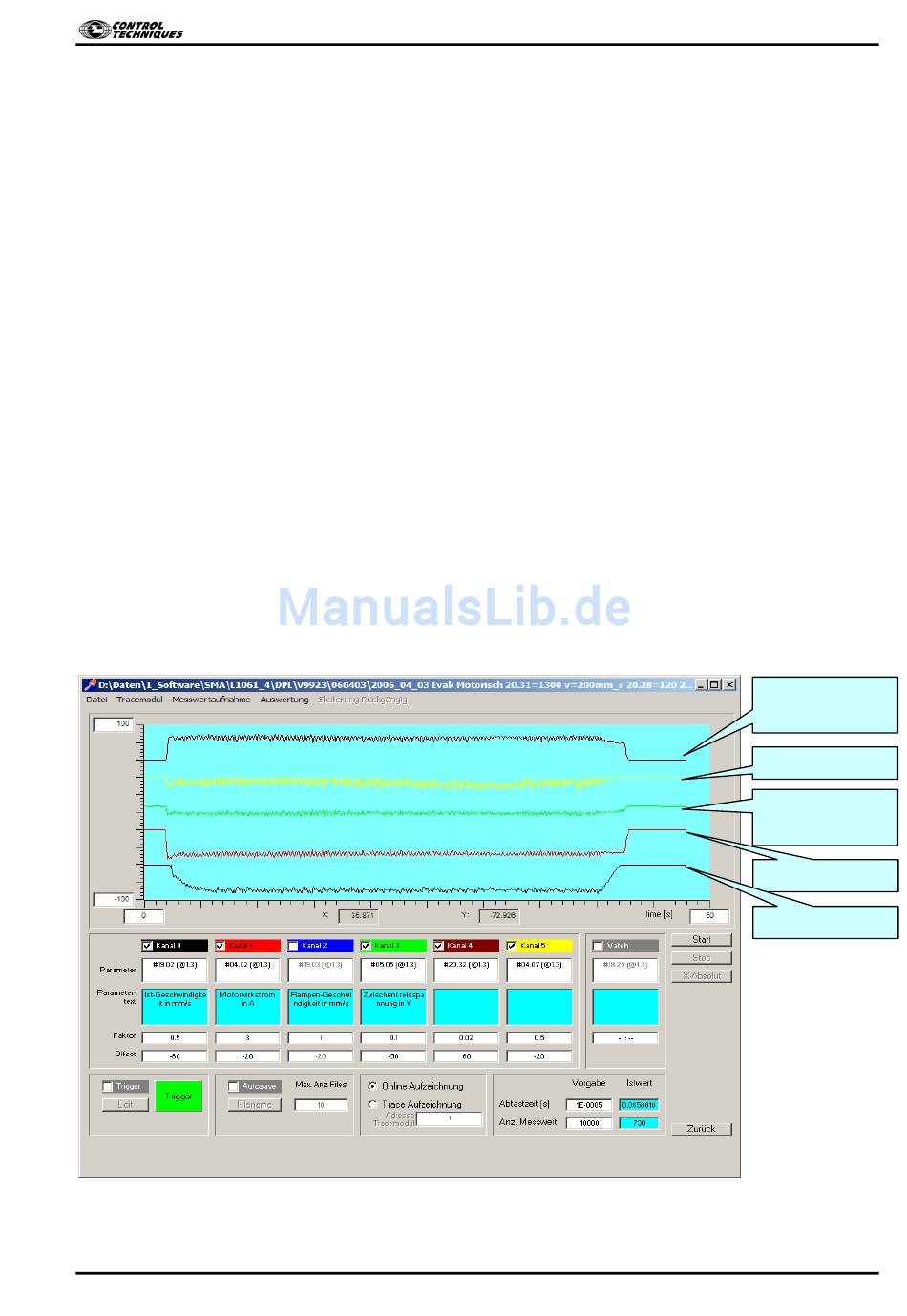

Abb. 21: Regelung der Leistung bei Evakuierung mit zwischenkreisspannungsabhängiger Strombegrenzung
Die USV Leistungsregelung steht ab Softwareversion V1.21 auch für die 200V und 600V Reihe des Unidrive
SP zur Verfügung, bis V1.20 war diese Funktion auf die 400V Reihe begrenzt.
42/70
Comfort Lift Software BV80 – L1061 – 4
Aktuelle
Wirkleistung
Stromgrenze
Zwischenkreis-
spannung
Wirkststrom
Geschwindigkei
08.12.2011
