Einstellanleitung BV80 –L1061–4

2 Funktion dieser Einstellanleitung

Die Aufzugsanwendung ist eine Applikation des universellen Industrieumrichters Unidrive SP. Diese Applikation
wird durch eine Erweiterung in Hard- und Software des Grundgerätes Unidrive SP durch ein programmierbares
Optionsmodul SM-Applications Lite oder Lite V2 mit der Aufzugssoftware für das Parallel- Interface realisiert.
Diese Anleitung ist für die Einstellung der Aufzugsparameter durch den Monteur vorgesehen. Dazu geht die
Beschreibung von einem fertig konfektionierten Umrichter mit eingestecktem Optionsmodul aus. Durch die
Grundkonfiguration werden bereits wichtige Einstellungen (Zuordnung der Klemmen, Geschwindigkeiten,
Fahrprofile usw.) entsprechend der eingesetzten Aufzugssteuerung konfiguriert.
Diese Anleitung beschreibt die Grundinbetriebnahme der Aufzugsapplikation. Weitere Informationen zu
speziellen Anpassungen und zur Optimierungen sind der Softwarebeschreibung BV80-L1061-4 (Art. Nr.
0178-6425) zu entnehmen. Für Informationen zu den Leistungsdaten und zur elektrischen und
mechanischen Installation wird auf die Unidrive SP Betriebsanleitung (Art. Nr. 0471-0017-11) verwiesen
3 Grundkonfiguration des Unidrive SP
3.1 Geräteinstallation
Diese Einstellanweisung ist für die einfache Grundinbetriebnahme der fertig installierten Liftanlage durch den
Monteur vorgesehen. Dazu geht die Beschreibung von einem den Vorschriften entsprechend konfektionierten
und installierten Unidrive SP mit eingestecktem Optionsmodul aus.
SM- Applications Lite (weiss)

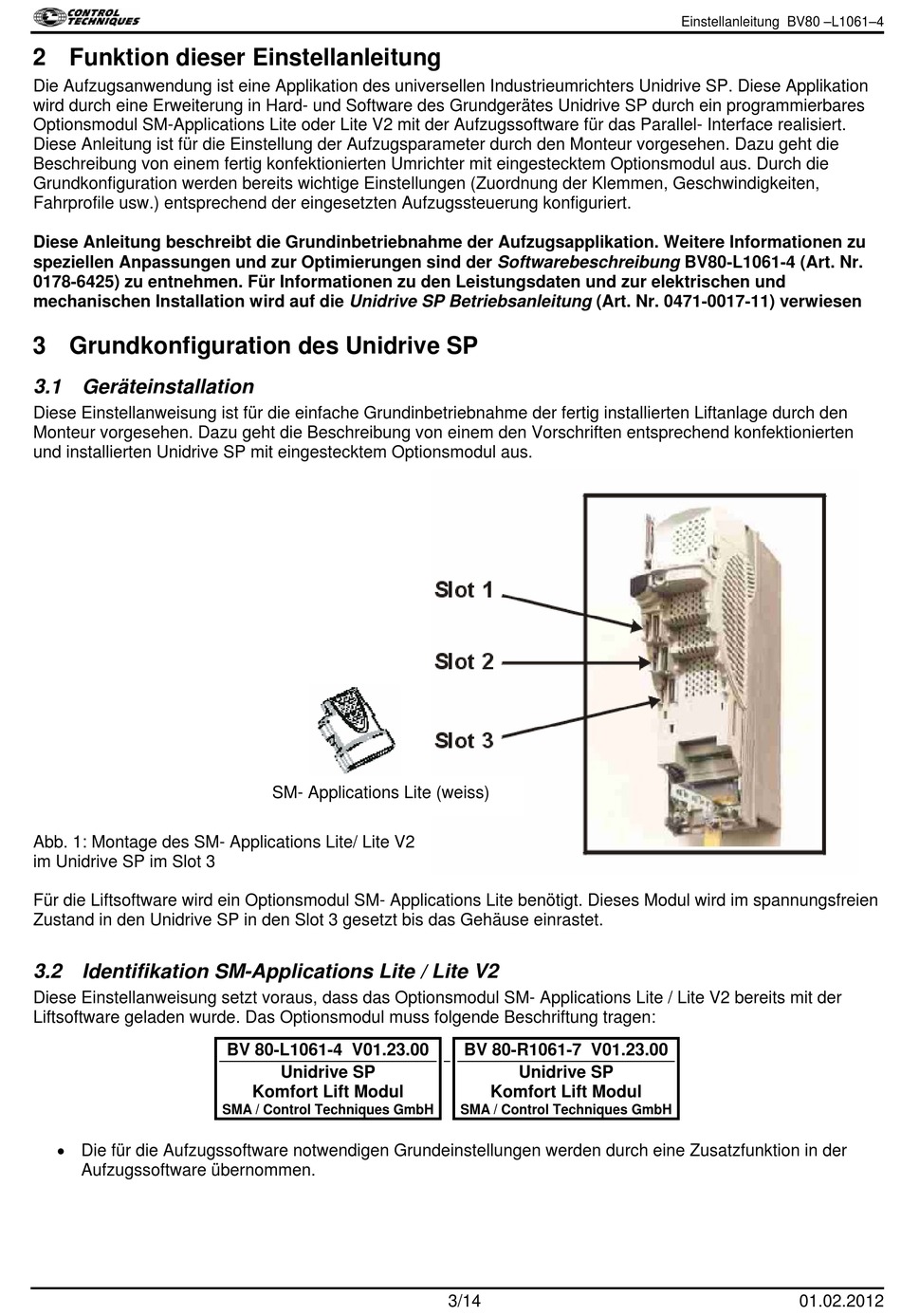

Abb. 1: Montage des SM- Applications Lite/ Lite V2
im Unidrive SP im Slot 3
Für die Liftsoftware wird ein Optionsmodul SM- Applications Lite benötigt. Dieses Modul wird im spannungsfreien
Zustand in den Unidrive SP in den Slot 3 gesetzt bis das Gehäuse einrastet.
3.2 Identifikation SM-Applications Lite / Lite V2
Diese Einstellanweisung setzt voraus, dass das Optionsmodul SM- Applications Lite / Lite V2 bereits mit der
Liftsoftware geladen wurde. Das Optionsmodul muss folgende Beschriftung tragen:
BV 80-L1061-4 V01.23.00 BV 80-R1061-7 V01.23.00
Unidrive SP Unidrive SP
Komfort Lift Modul Komfort Lift Modul
SMA / Control Techniques GmbH SMA / Control Techniques GmbH
 Die für die Aufzugssoftware notwendigen Grundeinstellungen werden durch eine Zusatzfunktion in der
Aufzugssoftware übernommen.
3/14 01.02.2012
