22-38 Leistung Drehzahl hoch [kW]
Range:
*
0 [Größenabhängig]
3
22-39 Leistung Drehzahl hoch [PS]
Range:
*
0 [0,0 - Max. Motorausgang]

3.20.3. 22-4* Energiesparmodus

Ermöglicht die Last am System einen Stopp des Motors und wird die Last überwacht, kann der Motor durch Aktivieren der Energiesparmodusfunktion
gestoppt werden. Dies ist kein normaler Stoppbefehl, sondern fährt den Motor über Rampe ab auf 0 UPM und schaltet die Energiezufuhr zum Motor ab.
Im Energiesparmodus werden bestimmte Bedingungen überwacht, um herauszufinden, wenn wieder eine Last am System angelegt wird.
Der Energiesparmodus kann entweder über „No Flow"-Erkennung/Niedrige Drehzahlerfassung (muss über die entsprechenden Parameter programmiert
werden, siehe dazu das Signalflussdiagramm in Parametergruppe 22-2*, No-Flow Erkennung) oder über ein externes Signal an einem der Digitaleingänge
aktiviert werden (dies muss über die Parameter für die Konfiguration der Digitaleingänge, Par. 5-1*, Option Energiesparmodus programmiert werden).
Damit z. B. ein elektromechanischer Durchflusswächter verwendet werden kann, um eine „No Flow"-Bedingung zu erfassen und den Energiesparmodus
zu aktivieren, erfolgt die Aktion auf der Anstiegkante des extern angelegten Signals (anderenfalls würde der Frequenzumrichter den Energiesparmodus
niemals verlassen, da das Signal dauernd anliegt).
ACHTUNG!
Wenn der Energiesparmodus abhängig von No-Flow Erkennung/Mindestdrehzahl aktiviert werden soll, muss in Par. 22-23
Funktion
No-Flow Abschaltung
Wird Par. 25-26
des Energiesparmodus ein Befehl an den Kaskadenregler (falls eingeschaltet) gegeben, um das Abschalten der Pumpen mit konstanter Drehzahl zu starten,
bevor die Führungspumpe (variable Drehzahl) gestoppt wird.
Beim Aufruf des Energiesparmodus zeigt die untere Zustandszeile in der LCP Bedieneinheit dies an.
Siehe auch Signalflussdiagramm in Abschnitt 22-2*
Es gibt drei verschiedene Möglichkeiten zur Verwendung der Energiesparfunktion:
1) Systeme, in denen der integrierte PI-Regler für die Regelung von Druck oder Temperatur verwendet wird. Dies sind z. B. Boost-Systeme mit einem
Druckistwertsignal, das am Frequenzumrichter von einem Druckwandler angelegt wird. Par. 1-00
und der PI-Regler für die gewünschten Sollwert- und Istwertsignale konfiguriert werden.

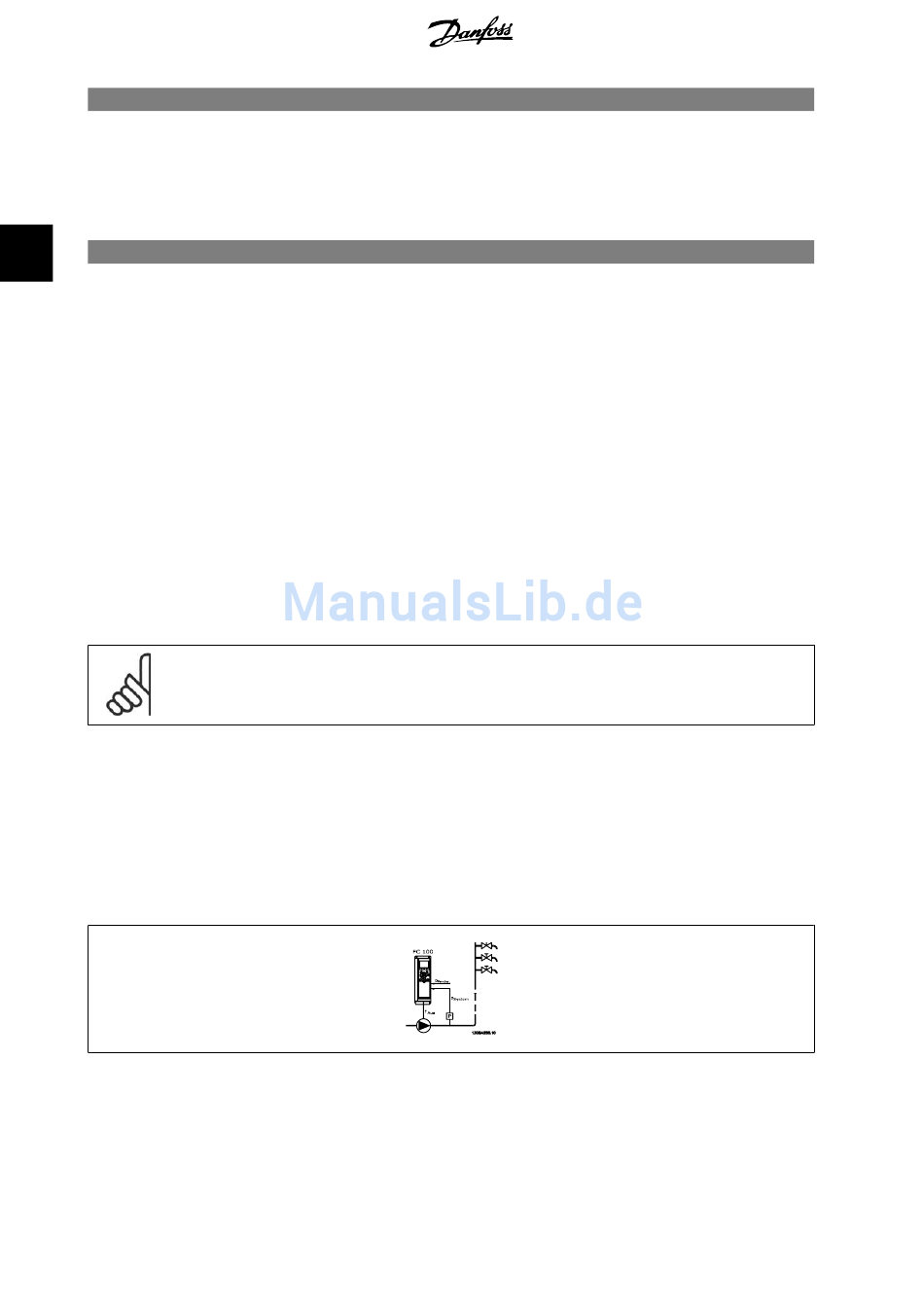

Beispiel: Boost-System.
174
Funktion:
Nur wählbar, wenn die Option International in Par. 0-03
nicht möglich).
Stellen Sie die Leistungsaufnahme bei 85-%-Drehzahlwert ein.
Diese Funktion dient zum Speichern von Werten, die für die Einstellung der „No Flow"-Erkennung benötigt wer-
den.
Funktion:
Nur wählbar, wenn die Option Nord-Amerika in Par. 0-03
nicht möglich).
Stellen Sie die Leistungsaufnahme bei 85-%-Drehzahlwert ein.
Diese Funktion dient zum Speichern von Werten, die für die Einstellung der „No Flow"-Erkennung benötigt wer-
den.
Energiesparmodus [1]eingestellt sein.
auf Aktiviert programmiert (siehe
No-Flow Erkennung
MG.11.C4.03 - VLT
Programmierhandbuch für VLT
Ländereinstellungen
Ländereinstellungen
VLT ® HVAC Drive Programmierungshandbuch, MG.11.Cx.yy
.
Regelverfahren
® ist eine eingetragene Marke von Danfoss
®
HVAC Drive
gewählt wurde (bei Nord-Amerika
gewählt wurde (bei International
No-Flow
), wird bei Aktivierung
muss auf PID-Regler eingestellt sein
