BLCDP-6M12LT-2RFID-A-8XSG-PD

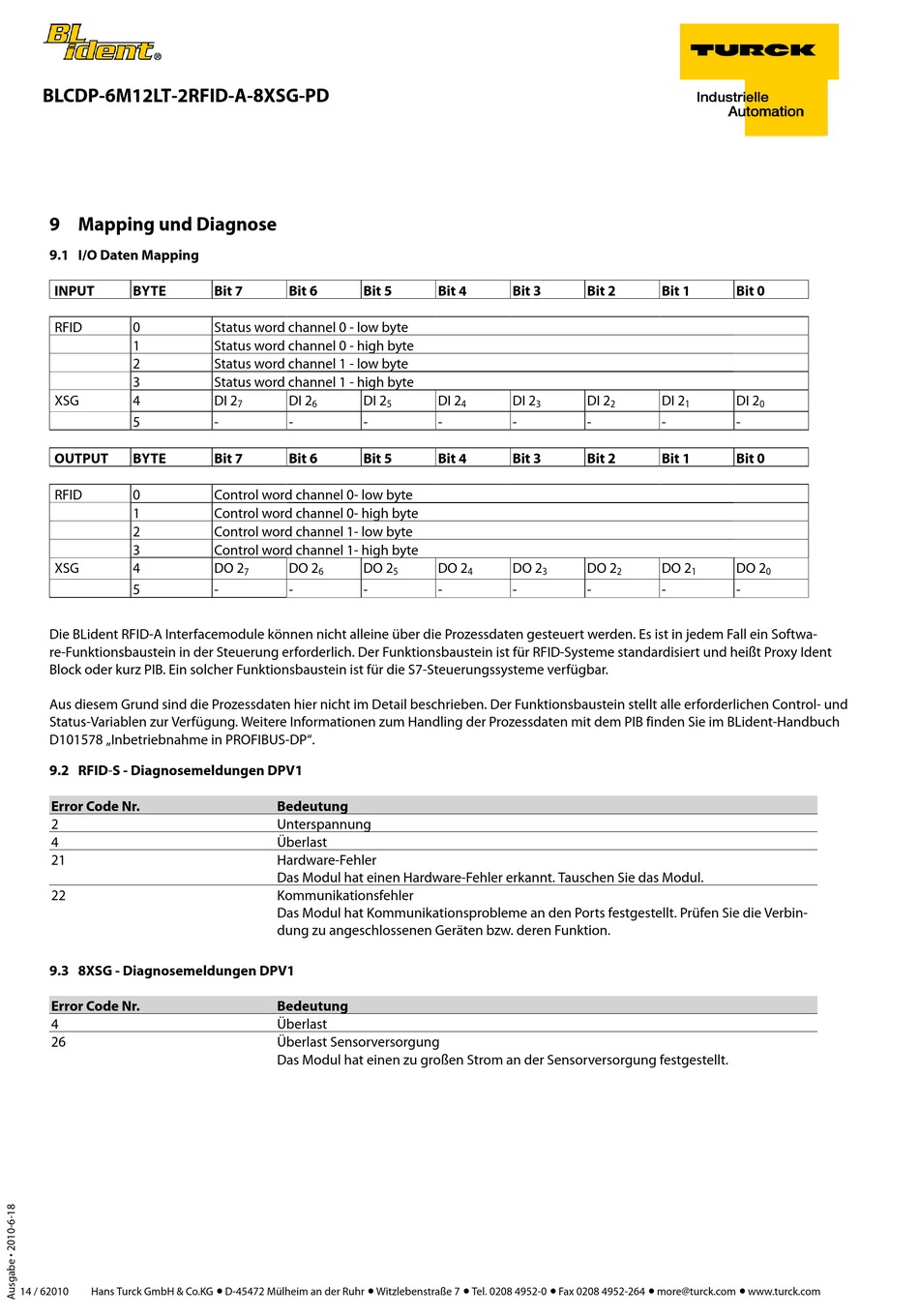

9 Mapping und Diagnose
9.1 I/O Daten Mapping
INPUT
BYTE
RFID
0
1
2
3
XSG
4
5
OUTPUT
BYTE
RFID
0
1
2
3
XSG
4
5
Die BLident RFID-A Interfacemodule können nicht alleine über die Prozessdaten gesteuert werden. Es ist in jedem Fall ein Softwa-
re-Funktionsbaustein in der Steuerung erforderlich. Der Funktionsbaustein ist für RFID-Systeme standardisiert und heißt Proxy Ident
Block oder kurz PIB. Ein solcher Funktionsbaustein ist für die S7-Steuerungssysteme verfügbar.
Aus diesem Grund sind die Prozessdaten hier nicht im Detail beschrieben. Der Funktionsbaustein stellt alle erforderlichen Control- und
Status-Variablen zur Verfügung. Weitere Informationen zum Handling der Prozessdaten mit dem PIB finden Sie im BLident-Handbuch
D101578 „Inbetriebnahme in PROFIBUS-DP".
9.2 RFID-S - Diagnosemeldungen DPV1
Error Code Nr.
2
4
21
22
9.3 8XSG - Diagnosemeldungen DPV1
Error Code Nr.
4
26
14 / 62010
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
Bit 7
Bit 6
Bit 5
Status word channel 0 - low byte
Status word channel 0 - high byte
Status word channel 1 - low byte
Status word channel 1 - high byte
DI 2
DI 2
DI 2
7
6
-
-
-
Bit 7
Bit 6
Bit 5
Control word channel 0- low byte
Control word channel 0- high byte
Control word channel 1- low byte
Control word channel 1- high byte
DO 2
DO 2
DO 2
7
6
-
-
-
Bedeutung
Unterspannung
Überlast
Hardware-Fehler
Das Modul hat einen Hardware-Fehler erkannt. Tauschen Sie das Modul.
Kommunikationsfehler
Das Modul hat Kommunikationsprobleme an den Ports festgestellt. Prüfen Sie die Verbin-
dung zu angeschlossenen Geräten bzw. deren Funktion.
Bedeutung
Überlast
Überlast Sensorversorgung
Das Modul hat einen zu großen Strom an der Sensorversorgung festgestellt.
Bit 4
Bit 3
DI 2
DI 2
5
4
3
-
-
Bit 4
Bit 3
DO 2
DO 2
5
4
3
-
-
Bit 2
Bit 1
Bit 0
DI 2
DI 2
DI 2
2
1
-
-
-
Bit 2
Bit 1
Bit 0
DO 2
DO 2
DO 2
2
1
-
-
-
0
0
