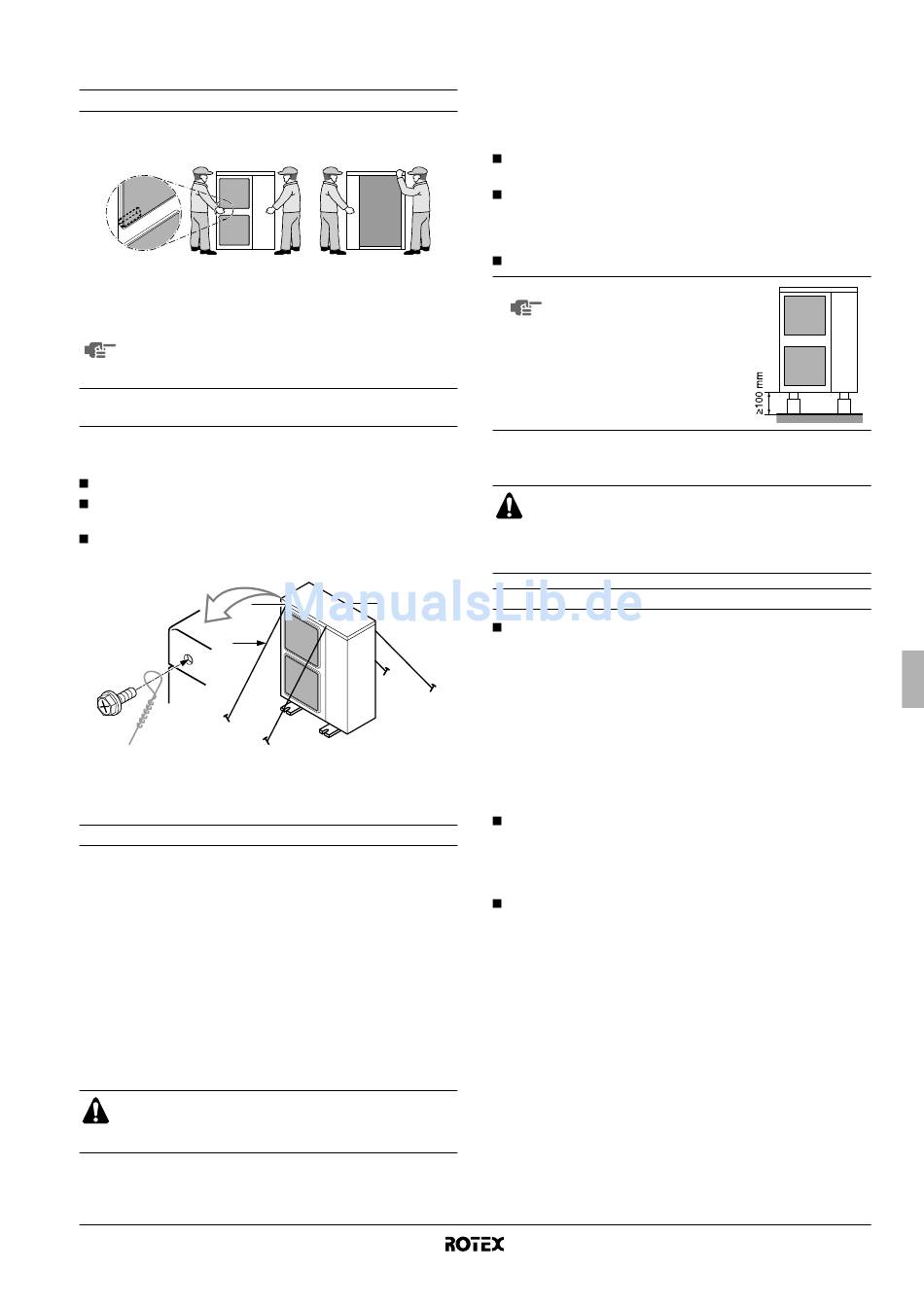

4.4. Inspektion, Handhabung und Auspacken der
Einheit
Handhabung der Einheit
Heben Sie die Anlage an den Griffen auf der linken und rechten Seite
an und bringen Sie sie in Position - siehe Abbildung.
Beim Positionieren der Einheit diese an den Ecken anfassen. Auf
keinen Fall in den Saugeinlass an der Seite des Gehäuses greifen
und das Gerät anheben, da sich das Gehäuse dadurch verformen
könnte.
Achten Sie darauf, die Rippen auf der Rückseite nicht mit
den Händen oder mit Gegenständen zu berühren.
Zur Verhinderung des Umstürzens der Anlage bei der
Installation
Sollte es notwendig sein, Vorkehrungen gegen ein Umstürzen der
Einheit zu treffen, dann gehen Sie so vor, wie es die Abbildung zeigt.
Die 4 Haltekabel anbringen - siehe Zeichnung
Die Schrauben der oberen Abdeckung an den 4 mit A und B
bezeichneten Stellen lösen
Stecken Sie die Schrauben durch die Schlingen der Haltekabel
und drehen Sie sie wieder fest.
A
A
C
A
Position der beiden Befestigungslöcher auf der Vorderseite der
Einheit
B
Position der beiden Befestigungslöcher auf der Rückseite der Einheit
C
Kabel: bauseitig zu liefern
Vorgehensweise zur Entfernung der Transportstütze
Die gelbe Transportstütze, die über den Verdichterfüßen zum Schutz
des Geräts während des Transports angebracht ist, muss entfernt
werden. Gehen Sie wie in Abbildung 3 gezeigt und wie nachfolgend
beschrieben vor.
A
Verdichter
B
Befestigungsmutter
C
Transportstütze
1
Lösen Sie jede Befestigungsmutter leicht (B).
2
Entfernen Sie jede Transportstütze (C), wie in Abbildung 3
dargestellt.
3
Ziehen Sie jede Befestigungsmutter (B) wieder an.
VORSICHT
Wird die Einheit mit befestigter Transportstütze betrieben,
können extreme Vibration und Lärm erzeugt werden.
RRRQ011~016AAV1+Y1
Außengerät für Luft-Wasser-Wärmepumpe
4PW55782-1
4.5. Verlegen der Abflussleitung
Prüfen
Sie
Informationen" auf Seite 1, ob ein Ablauf erlaubt ist. Wenn es Ihre
Einheit
erlaubt,
Standortbedingungen solch eine Installation verlangen, dann richten
Sie sich nach den Leitlinien unten.
Ablauf-Kits für die Ableitung von Kondenswasser sind als Option
erhältlich.
Falls durch Verlegen einer Abflussleitung Probleme entstehen
sollten (zum Beispiel, wenn das Ablaufwasser auf Personen
spritzen kann), dann verwenden Sie für die Abflussleitung einen
Ablaufstutzen (optional).
Achten Sie darauf, dass der Ablauf korrekt funktioniert.
HINWEIS
4.6. Installieren der Einheit
Da der Auslegungsdruck und Berechnungsdruck 4,0 MPa
oder 40 bar beträgt, sind eventuell Rohrleitungen mit einer
größeren
"5.1. Auswählen der Rohre für die Rohrleitungen" auf
Seite 7.
Vorkehrungen bei R410A
B
Beim Umgang mit diesem Kältemittel muss sehr vorsichtig
verfahren werden, damit das System sauber, trocken und dicht
bleibt.
-
Sauber und trocken
Fremdmaterialien (einschließlich Mineralöle oder
Feuchtigkeit) dürfen unter keinen Umständen in das System
eindringen.
-
Dicht
Lesen Sie das Kapitel "6. Vorsichtsmaßnahmen bei
Kältemittelleitungen" auf Seite 8 aufmerksam durch und
halten Sie sich streng an die beschriebenen
Verfahrensschritte.
Da R410A ein gemischtes Kältemittel ist, muss zusätzlich
erforderliches Kältemittel in flüssigem Zustand eingefüllt
werden. (Ist das Kältemittel in gasförmigem Zustand, verändert
sich seine Zusammensetzung, und das System kann nicht
korrekt arbeiten.)
Bei der angeschlossenen Inneneinheit muss es sich um die
RKHBRD-Einheit handeln.
in
der
Kombinationstabelle
einen
Ablauf
zu
installieren,
Wenn die Kondensatöffnungen
der Außeneinheit durch eine
Grundplatte oder Bodenfläche
abgedeckt sind, heben Sie die
Einheit
an,
um
für
einen
Freiraum von mehr als 100 mm
unter
der
Außeneinheit
zu
sorgen.
Wandstärke
erforderlich.
unter
"Allgemeine
und
die
Siehe
Kapitel
Installationsanleitung
6
