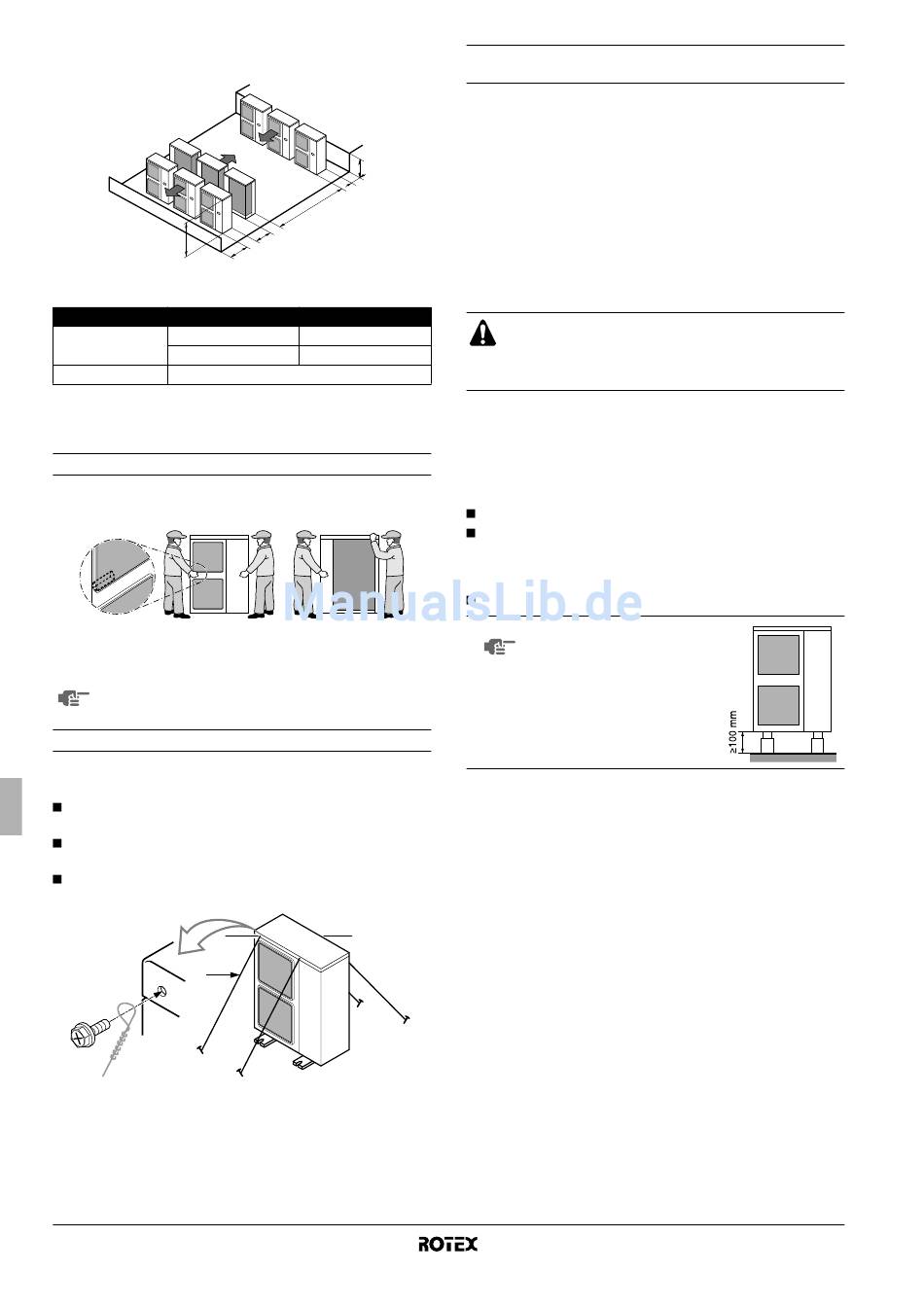

2. In caso di installazione di molte unità (2 o più unità) in
collegamento laterale per fila.
H
I rapporti fra le dimensioni di H, A, e L sono riportati nella tabella
sottostante.
0<L≤1/2H
L≤H
1/2H<L≤H
H<L Installazione impossibile
4.4. Ispezione, trattamento ed eliminazione
dell'imballaggio dell'unità
Uso dell'unità
Come mostrato nella figura, maneggiare l'unità con cautela
afferrando le impugnature sinistra e destra.
Posizionare le mani sull'angolo anziché sostenere l'apparecchio dalla
griglia di aspirazione sul
l'alloggiamento potrebbe deformarsi.
Non toccare con le mani le alette posteriori.

Accorgimenti per prevenire il ribaltamento

Quando è necessario prevenire il ribaltamento, installare l'unità come
indicato nella figura:
Preparare 4 funicelle metalliche dotate di occhiello come
indicato sul disegno
Svitare le quattro viti dal pannello superiore nelle 4 posizioni
indicate A e B
Inserire le viti in ognuno degli occhielli dei quattro cavi e
riavvitare le viti nelle posizioni originali
A A
C
A Posizione delle 2 viti con cui fissare le funicelle alla parte frontale
dell'unità
B Posizione delle 2 viti con cui fissare le funicelle nella parte posteriore
dell'unità
C Cavi: non di serie
Manuale d'installazione
5
L
A
≥3000
≥600
≥1500
L A
250
300
lato dell'alloggiamento; altrimenti
B
Metodo per la rimozione del dispositivo di fissaggio per il
trasporto
Il dispositivo di fissaggio per il trasporto di colore giallo installato sul
piede del compressore a protezione dell'unità durante il trasporto
deve essere rimosso. Procedere come mostrato nella figura 3 e
secondo le descrizioni sottostanti.
A Compressore
B Dado di fissaggio
C Dispositivo di fissaggio per il trasporto
1 Allentare leggermente il dado di fissaggio (B).
2 Togliere il dispositivo di fissaggio (C) come mostrato in figura 3.
3 Stringere nuovamente il dado di fissaggio (B).
ATTENZIONE
Se l'unità viene attivata con il dispositivo di fissaggio per il
trasporto ancora collegato, potrebbero verificarsi vibrazioni
o rumori anomali.

4.5. Operazione di drenaggio

Verificare se l'operazione di drenaggio è consentita "Informazioni
generali" a pagina 1 nella tabella delle combinazioni qui sotto. Se
l'operazione di drenaggio è consentita e il luogo d'installazione la
richiede, seguire le linee guida riportate di seguito.
Sono disponibili kit di drenaggio opzionali.
Se l'operazione di drenaggio dall'unità esterna causa problemi
(ad esempio, se l'acqua di scarico viene schizzata addosso alle
persone) applicare una tubazione di scarico usando la presa di
drenaggio (opzionale).
Accertarsi che il sistema di drenaggio funzioni correttamente.
NOTA Se i fori di drenaggio dell'unità
esterna sono coperti da una
base di montaggio o dalla
superficie del
sollevare l'unità in modo da
lasciare al di sotto uno spazio
libero di oltre 100 mm.
Unità esterna per pompe di calore aria-acqua
pavimento,
RRRQ011~016AAV1+Y1
