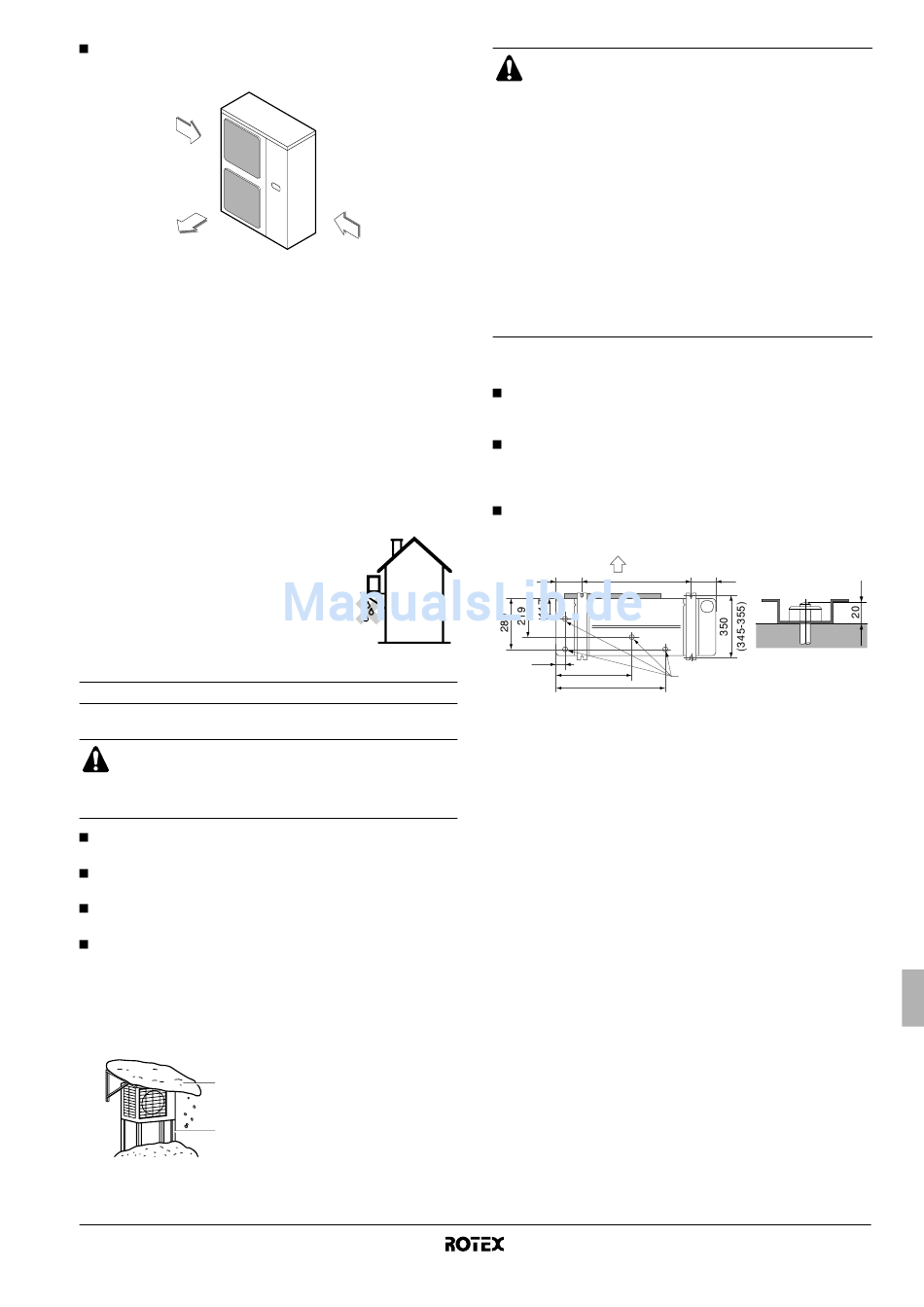

Seleccionar Una Ubicación En Lugares Con Clima Frío; Precauciones Durante La Instalación - Rotex RRRQ011AAV1 Installationsanleitung

Ajuste el lado de la salida en el ángulo correcto con respecto a
la dirección del viento.
Viento fuerte
Aire del viento
3 Prepare un canal de drenaje de agua alrededor de la base
como desagüe de agua residual de los alrededores de la unidad
(suministro independiente).
4 Si no resulta fácil realizar el drenaje de agua de la unidad,
monte la unidad sobre una base de bloques de hormigón, etc (la
altura de la base deberá tener un máximo de 150 mm).
5 Si instala la unidad sobre un bastidor, instale también una placa
a prueba de agua a 150 mm de la parte inferior de la unidad
para impedir que el agua invada la unidad desde abajo.
6 Cuando instale la unidad en un lugar expuesto a frecuentes
nevadas, procure elevar la cimentación lo más alto posible.
7 La unidad exterior podría cortociruitarse dependiendo del
entorno, de modo que utilice las aletas (de suministro
independiente).
8 Si instala la unidad sobre un bastidor de
edificio, instale una placa impermeable
(suministro independiente) (a 150 mm del
panel inferior de la unidad) o utilice un kit
de drenaje (consulte
combinación del apartado "Información
general" en la página 1) para evitar que
gotee el agua de drenaje. (Consulte la
figura).
Seleccionar una ubicación en lugares con clima frío
Consulte el apartado "Información general" en la página 1.
PRECAUCIÓN
Si la unidad exterior se pone en funcionamiento a
temperaturas exteriores bajas, asegúrese de seguir las
instrucciones relacionadas a continuación.
Para evitar la exposición al viento, instale la unidad exterior con
el lado de aspiración mirando hacia la pared.
Nunca instale la unidad exterior en un lugar en el que el lado de
aspiración pueda estar expuesto directamente al viento.
Para evitar la exposición al viento, instale una placa deflectora
en el lado de descarga de la unidad exterior.
En zonas donde se producen fuertes nevadas, es muy
importante escoger un emplazamiento para la instalación donde
la nieve no pueda afectar al funcionamiento de la unidad. Si
cabe la posibilidad de que se produzcan nevadas laterales,
asegúrese de que el serpentín del intercambiador de calor no
se ve afectado por la nieve (si fuera necesario, construya un
recipiente lateral).
1
2
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1
Viento fuerte
la tabla de
1 Construya una cubierta amplia.
2 Construya un pedestal.
Instale la unidad a una altura
suficiente del suelo para
impedir que quede cubierta por
la nieve.
El equipo descrito en este manual puede provocar ruido
electrónico generado por la energía de radiofrecuencia. El
equipo cumple con las especificaciones diseñadas para
proporcionar una protección adecuada contra este tipo de
interferencias. Sin embargo no hay garantías de que no se
produzcan interferencias en una instalación determinada.
Por ello se recomienda que al instalar el equipo y el
cableado eléctrico se mantengan las distancias necesarias
entre la instalación y el equipo de música, ordenadores
personales, etc. (Ver figura 2)
1 Ordenador personal o radio
2 Unidad interior
3 Unidad exterior
En circunstancias extremas
distancia de 3 m o más y utilizar conductos para los cables
de alimentación y transmisión.
4.2. Precauciones durante la instalación
Compruebe la resistencia y el nivel de la base de instalación, de
forma que la unidad no produzca vibraciones o ruido después
de su instalación.
De acuerdo con el dibujo de la base de la figura, fije la unidad
con seguridad a través de los pernos de la base. (Prepare
cuatro juegos de pernos de base M12, tuercas y arandelas
disponibles en el mercado.)
Se recomienda atornillar los pernos en la base hasta que su
longitud sea de 20 mm con respecto a la superficie de la base.
A
140 620
B
47
423
614
A Lado de descarga
B Vista parte inferior (mm)
C Agujero de drenaje
deberá mantener una
140
C
Manual de instalación
