4.5. Werkzaamheden aan de afvoer

Kijk na in de combinatietabel in "Algemene informatie" op pagina 1 of
afvoerwerkzaamheden toegelaten zijn. Wanneer u aan uw unit
afvoerwerkzaamheden mag uitvoeren en de installatieplaats vereist
dit, volg dan de onderstaande richtlijnen.
Afvoerkits voor afvoer zijn beschikbaar als optie.
Als de opstelling van de afvoerleiding vanuit de buitenunit
moeilijkheden oplevert (als afvoerwater bijvoorbeeld op iemand
zou spatten), zorg dan voor afvoer via een afvoeraansluitstuk
(los verkrijgbaar).
Controleer of de afvoer goed werkt.

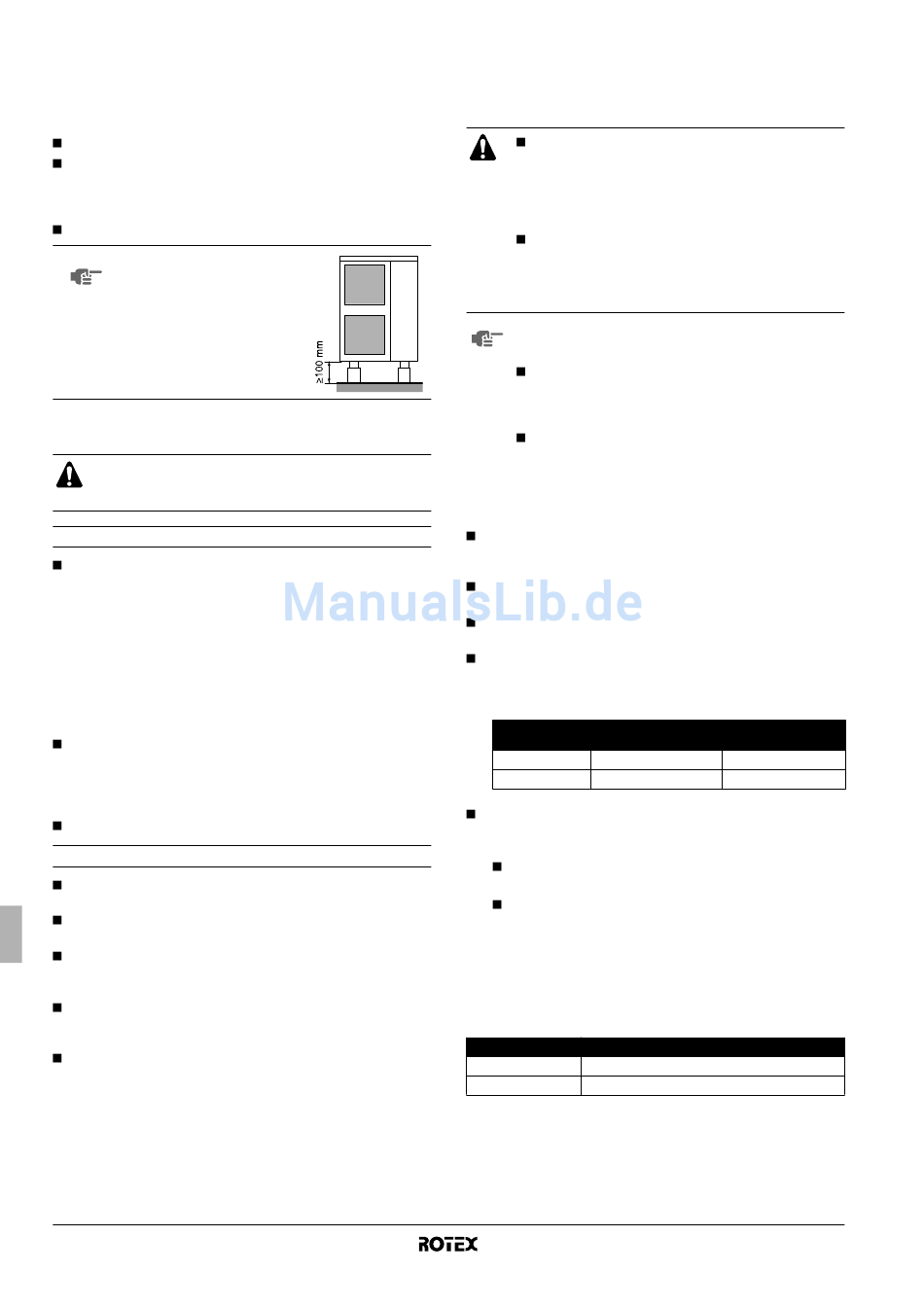

LET OP Als de afvoeropeningen van de
buitenunit geblokkeerd worden
door de installatiebasis of het
oppervlak van de vloer, moet u
de unit hoger plaatsen zodat er
een vrije ruimte van meer dan
100 mm onder de buitenunit
ontstaat.

4.6. Montage van de unit

Aangezien de ontwerpdruk 4,0 MPa of 40 bar bedraagt,
kunnen dikkere leidingen
"5.1. Keuze van het leidingmateriaal" op pagina 6.

Voorzorgsmaatregelen voor R410A

Voor het koelmiddel moeten strikte voorzorgsmaatregelen
worden genomen om het systeem schoon, droog en afgedicht te
houden.
- Schoon en droog
Voorkom dat vreemd materiaal (zoals minerale olie of vocht)
in het systeem terechtkomt.
- Afgedicht
Raadpleeg daartoe aandachtig het hoofdstuk
"6. Voorzorgsmaatregelen bij het aanleggen van de
koelmiddelleidingen" op pagina 7 en volg nauwgezet de
procedures.
Aangezien R410A een gemengd koelmiddel is, moet het
vereiste extra koelmiddel worden gevuld in vloeibare toestand.
(Als het koelmiddel zich in een toestand van gas bevindt,
verandert de samenstelling en zal het systeem niet naar
behoren functioneren.)
De aangesloten binnenunit moet een RKHBRD-unit zijn.
Montage
Zie de montagehandleiding van de binnenunit voor installatie
van de binnenunit.
Raadpleeg het Engineering Data Book voor een volledige lijst
van technische en elektrische specificaties.
Gebruik de unit nooit zonder uitblaasleidingthermistor (R2T),
aanzuigleidingthermistor (R3T) en druksensoren (S1NPH,
S1NPL). Anders kan de compressor doorbranden.
Let op de modelnaam en het serienummer op de buitenplaten
(voorplaten) bij het bevestigen of verwijderen zodat u geen
fouten maakt.
Bij het sluiten van de servicepanelen mag het draaimoment niet
meer dan 4,1 N•m bedragen.
Montagehandleiding
6
vereist zijn. Raadpleeg
5. D
IKTE VAN DE BUIS VOOR HET
KOELMEDIUM EN TOEGESTANE
BUISLENGTE
Leidingen en andere onderdelen onder druk moeten
voldoen aan de van de toepassing zijnde nationale en
internationale voorschriften en moeten geschikt zijn
voor koelmiddel.
gedeoxideerde,
koelmiddel.
De installatie moet worden uitgevoerd door een
erkend koeltechnicus; de keuze van de materialen en
de installatie moet voldoen aan nationale en
internationale voorschriften. In Europa is de norm
EN378 van toepassing.
Informatie voor personen die instaan voor het
installeren van de leidingen:
Vergeet niet de afsluiter te openen nadat de leidingen
zijn geïnstalleerd en leeggepompt. (Wanneer u het
systeem probeert te gebruiken met gesloten afsluiter
kan de compressor schade oplopen.)
Laat geen koelmiddel vrij in het milieu. Verzamel het
koelmiddel volgens de voorschriften inzake het
verzamelen en opruimen van freon.

5.1. Keuze van het leidingmateriaal

Zorg dat de concentratie verontreinigingen in de leidingen
(waaronder oliën die tijdens de fabricage worden gebruikt) niet
meer dan 30 mg/10 m bedraagt.
Constructiemateriaal: met fosforzuur gedeoxideerde, naadloze
koperen buis voor koelmiddel.
Hardingsgraad: gebruik leidingen van getemperd staal in functie
van de leidingdiameter zoals aangegeven in de tabel hieronder.
De wanddikte van de koelmiddelleidingen moet voldoen aan de
geldende plaatselijke en nationale voorschriften. De minimale
leidingdikte voor leidingen voor R410A moet overeenstemmen
met de waarden in de tabel hieronder.
Leidingmaat Getemperde kwaliteit
(mm) van het leidingmateriaal
Ø9,5
Ø15,9
O = Gegloeid
Wanneer de vereiste leidingdiameters (inch-maten) niet verkrijg-
baar zijn, mag u ook andere diameters (mm-maten) gebruiken;
houd hierbij rekening met de volgende punten:
neem de leidingdiameter die het dichtst bij de gevraagde
diameter ligt.
gebruik de gepaste adapterstukken voor de overgang van
leidingen met inch-maten naar leidingen met mm-maten
(lokale levering).

5.2. Maat koelmiddelleiding

De leidingen tussen de buitenunit en de binnenunit moeten even
groot zijn als de buitenverbindingen.
Gasleiding
Vloeistofleiding
Gebruik met fosforzuur
naadloze koperen buizen voor
Minimale dikte (mm)
O 0,80
O 1,00
Maat koelmiddelleiding (mm)
Ø15,9
Ø9,5
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
4PW55782-1
