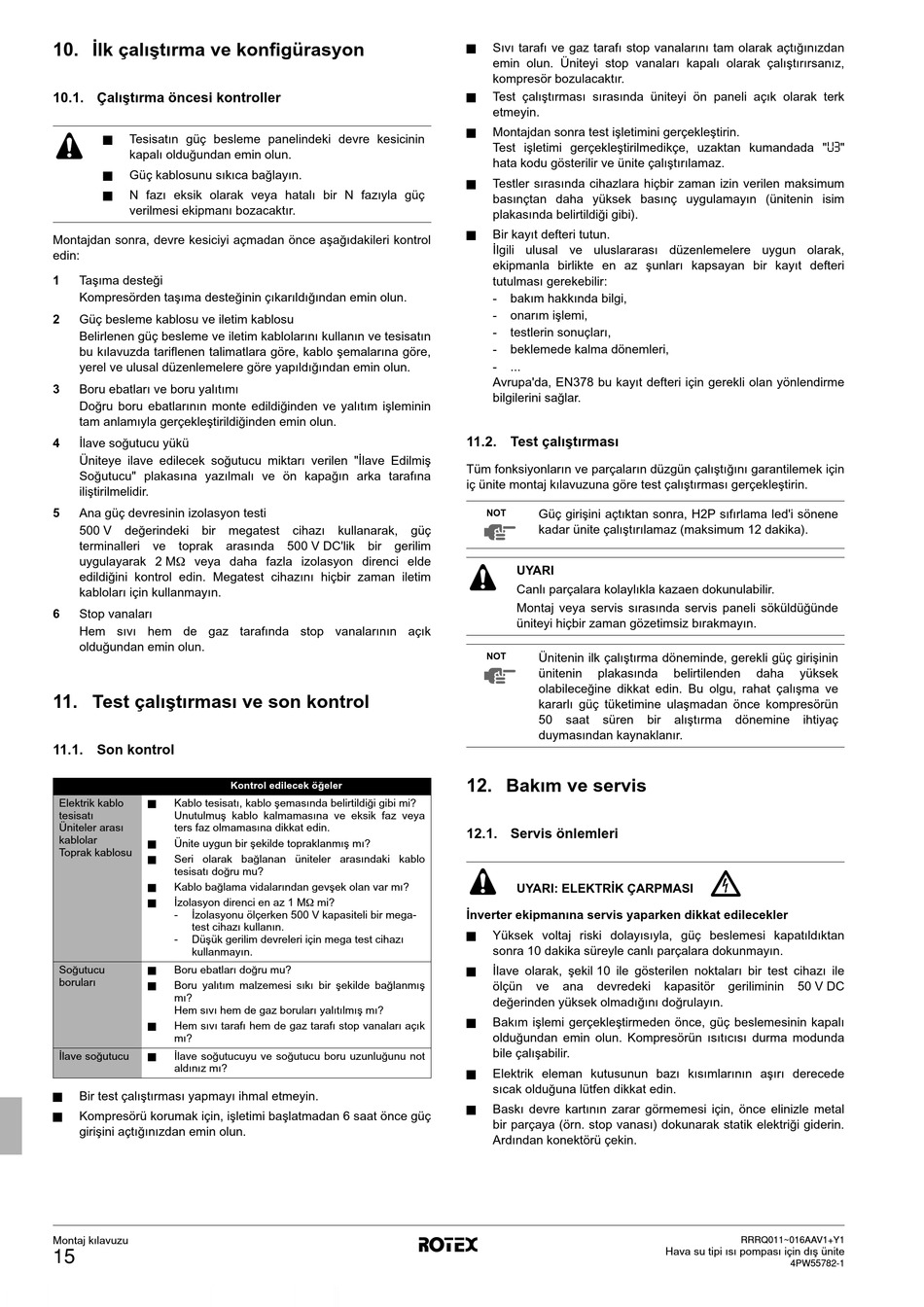

10. İlk çalıştırma ve konfigürasyon
10.1. Çalıştırma öncesi kontroller
Tesisatın güç besleme panelindeki devre kesicinin
kapalı olduğundan emin olun.
Güç kablosunu sıkıca bağlayın.
N fazı eksik olarak veya hatalı bir N fazıyla güç
verilmesi ekipmanı bozacaktır.
Montajdan sonra, devre kesiciyi açmadan önce aşağıdakileri kontrol
edin:
1 Taşıma desteği
Kompresörden taşıma desteğinin çıkarıldığından emin olun.
2 Güç besleme kablosu ve iletim kablosu
Belirlenen güç besleme ve iletim kablolarını kullanın ve tesisatın
bu kılavuzda tariflenen talimatlara göre, kablo şemalarına göre,
yerel ve ulusal düzenlemelere göre yapıldığından emin olun.
3 Boru ebatları ve boru yalıtımı
Doğru boru ebatlarının monte edildiğinden ve yalıtım işleminin
tam anlamıyla gerçekleştirildiğinden emin olun.
4 İlave soğutucu yükü
Üniteye ilave edilecek soğutucu miktarı verilen "İlave Edilmiş
Soğutucu" plakasına yazılmalı ve ön kapağın arka tarafına
iliştirilmelidir.
5 Ana güç devresinin izolasyon testi
500 V değerindeki bir megatest cihazı kullanarak, güç
terminalleri ve toprak arasında 500 V DC'lik bir gerilim
uygulayarak 2 MΩ veya daha fazla izolasyon direnci elde
edildiğini kontrol edin. Megatest cihazını hiçbir zaman iletim
kabloları için kullanmayın.
6 Stop vanaları
Hem sıvı hem de gaz tarafında stop vanalarının açık
olduğundan emin olun.
11. Test çalıştırması ve son kontrol

11.1. Son kontrol

Elektrik kablo Kablo tesisatı, kablo şemasında belirtildiği gibi mi?
tesisatı Unutulmuş kablo kalmamasına ve eksik faz veya
Üniteler arası ters faz olmamasına dikkat edin.
kablolar
Ünite uygun bir şekilde topraklanmış mı?
Toprak kablosu
Seri olarak bağlanan üniteler arasındaki kablo
tesisatı doğru mu?
Kablo bağlama vidalarından gevşek olan var mı?
İzolasyon direnci en az 1 MΩ mi?
- İzolasyonu ölçerken 500 V kapasiteli bir mega-
test cihazı kullanın.
- Düşük gerilim devreleri için mega test cihazı
kullanmayın.
Soğutucu Boru ebatları doğru mu?
boruları
Boru yalıtım malzemesi sıkı bir şekilde bağlanmış
mı?
Hem sıvı hem de gaz boruları yalıtılmış mı?
Hem sıvı tarafı hem de gaz tarafı stop vanaları açık
mı?
İlave soğutucu İlave soğutucuyu ve soğutucu boru uzunluğunu not
aldınız mı?
Bir test çalıştırması yapmayı ihmal etmeyin.
Kompresörü korumak için, işletimi başlatmadan 6 saat önce güç
girişini açtığınızdan emin olun.
Montaj kılavuzu
15
Kontrol edilecek öğeler
Sıvı tarafı ve gaz tarafı stop vanalarını tam olarak açtığınızdan
emin olun. Üniteyi stop vanaları kapalı olarak çalıştırırsanız,
kompresör bozulacaktır.
Test çalıştırması sırasında üniteyi ön paneli açık olarak terk
etmeyin.
Montajdan sonra test işletimini gerçekleştirin.
Test işletimi gerçekleştirilmedikçe, uzaktan kumandada "U3"
hata kodu gösterilir ve ünite çalıştırılamaz.
Testler sırasında cihazlara hiçbir zaman izin verilen maksimum
basınçtan daha yüksek basınç uygulamayın (ünitenin isim
plakasında belirtildiği gibi).
Bir kayıt defteri tutun.
İlgili ulusal ve uluslararası düzenlemelere uygun olarak,
ekipmanla birlikte en az şunları kapsayan bir kayıt defteri
tutulması gerekebilir:
- bakım hakkında bilgi,
- onarım işlemi,
- testlerin sonuçları,
- beklemede kalma dönemleri,
- ...
Avrupa'da, EN378 bu kayıt defteri için gerekli olan yönlendirme
bilgilerini sağlar.
11.2. Test çalıştırması
Tüm fonksiyonların ve parçaların düzgün çalıştığını garantilemek için
iç ünite montaj kılavuzuna göre test çalıştırması gerçekleştirin.
NOT Güç girişini açtıktan sonra, H2P sıfırlama led'i sönene
kadar ünite çalıştırılamaz (maksimum 12 dakika).
UYARI
Canlı parçalara kolaylıkla kazaen dokunulabilir.
Montaj veya servis sırasında servis paneli söküldüğünde
üniteyi hiçbir zaman gözetimsiz bırakmayın.
NOT Ünitenin ilk çalıştırma döneminde, gerekli güç girişinin
ünitenin plakasında
olabileceğine dikkat edin. Bu olgu, rahat çalışma ve
kararlı güç tüketimine ulaşmadan önce kompresörün
50 saat süren
duymasından kaynaklanır.
12. Bakım ve servis
12.1. Servis önlemleri
UYARI: ELEKTRİK ÇARPMASI
İnverter ekipmanına servis yaparken dikkat edilecekler
Yüksek voltaj riski dolayısıyla, güç beslemesi kapatıldıktan
sonra 10 dakika süreyle canlı parçalara dokunmayın.
İlave olarak, şekil 10 ile gösterilen noktaları bir test cihazı ile
ölçün ve ana devredeki
değerinden yüksek olmadığını doğrulayın.
Bakım işlemi gerçekleştirmeden önce, güç beslemesinin kapalı
olduğundan emin olun. Kompresörün ısıtıcısı durma modunda
bile çalışabilir.
Elektrik eleman kutusunun bazı kısımlarının aşırı derecede
sıcak olduğuna lütfen dikkat edin.
Baskı devre kartının zarar görmemesi için, önce elinizle metal
bir parçaya (örn. stop vanası) dokunarak statik elektriği giderin.
Ardından konektörü çekin.
belirtilenden daha yüksek
bir alıştırma dönemine ihtiyaç
kapasitör geriliminin 50 V DC
RRRQ011~016AAV1+Y1
Hava su tipi ısı pompası için dış ünite
4PW55782-1
