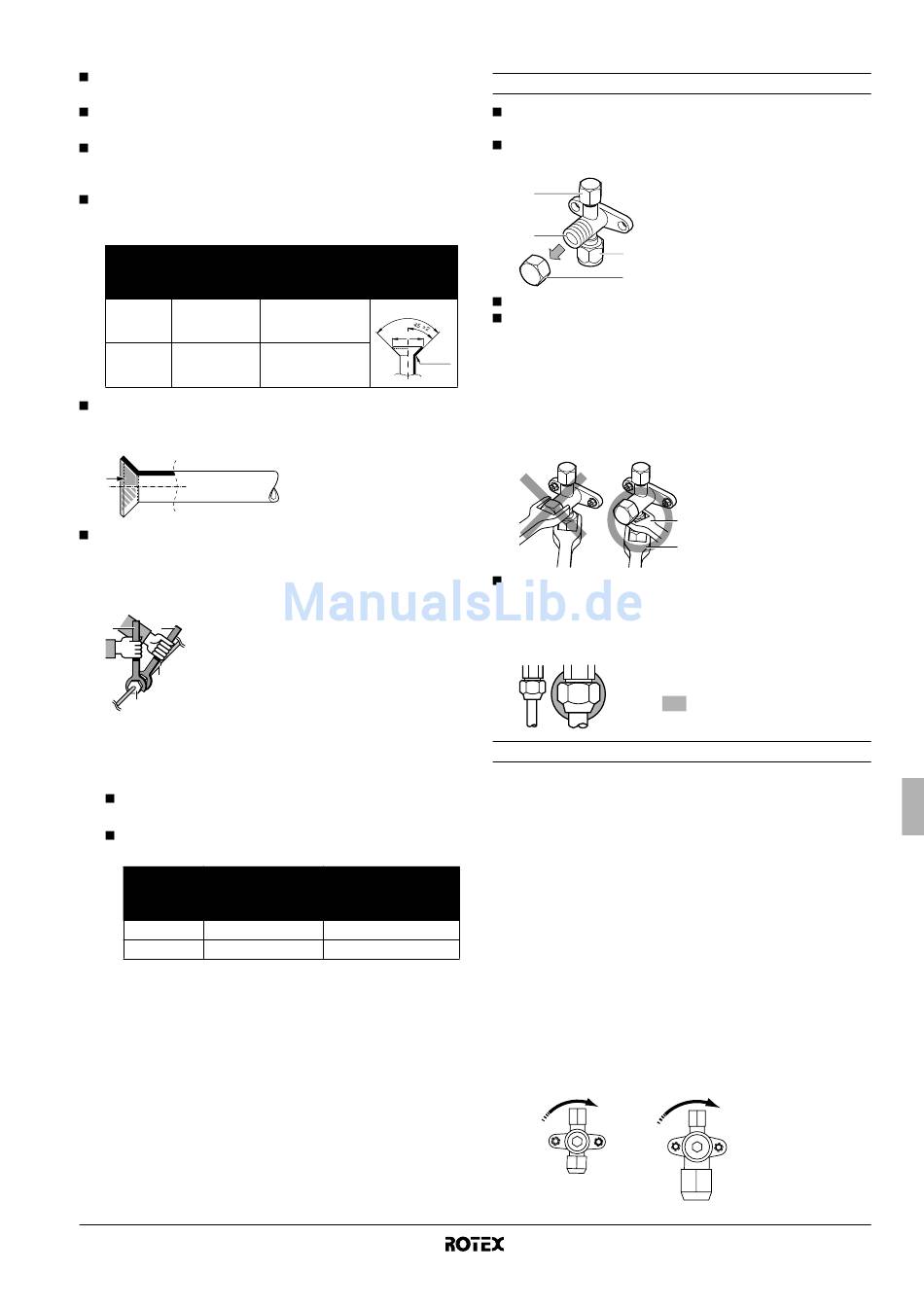

6.2. Indicazioni sugli attacchi svasati

I dadi svasati non devono essere riutilizzati. Utilizzarne di nuovi
onde evitare perdite.
Utilizzare un tagliatubi ed uno strumento per svasature adeguati
al tipo di refrigerante impiegato.
Usare unicamente i dadi svasati temprati consegnati con l'unità.
L'uso di dadi svasati diversi può causare la perdita del
refrigerante.
Fare riferimento alla tabella con le dimensioni delle svasature e
le coppie di serraggio (un serraggio troppo elevato può produrre
la spaccatura della svasatura).
Dimensioni
delle
Coppia di
tubazioni
(mm) serraggio (N•m)
Ø9,5 33~39
Ø15,9 63~75
Prima di inserire il dado svasato, lubrificare la superficie interna
della filettatura con olio eterico o esterico, quindi avvitarlo a
mano per 3 o 4 giri prima di serrarlo definitivamente.
Quando si svita un dado svasato, utilizzare sempre due chiavi
contemporaneamente.
Quando si collegano le tubazioni, usare sempre una chiave
inglese e una torsiometrica contemporaneamente per stringere
il dado svasato, onde evitare perdite e rotture del dado svasato.
4 2 1
2
3
1
4
3
Non consigliato ma solo in caso di emergenza.
Nel caso fosse necessario collegare la tubazione con una
chiave torsiometrica, attenersi
installazione:
Serrare il dado svasato con una chiave inglese fino al punto
in cui la coppia di serraggio aumenta improvvisamente.
Da quella posizione, stringere ulteriormente il dado svasato
con un angolo simile a quello elencato di seguito:
Dimensioni
delle
tubazioni Ulteriore angolo di
(mm) serraggio (gradi)
Ø9,5 60~90
Ø15,9 30~60
RRRQ011~016AAV1+Y1
Unità esterna per pompe di calore aria-acqua
4PW55782-1
Dimensioni della Sagoma della
svasatura A (mm) svasatura (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Unione della tubazione
Chiave fissa
Dado svasato
Chiave torsiometrica
al seguente metodo
Lunghezza del braccio
della chiave
raccomandata (mm)
±200
±300

6.3. Indicazioni per la gestione della valvola di arresto

Precauzioni per la gestione della valvola di arresto

Accertarsi che durante il funzionamento dell'apparecchio
entrambe le valvole di arresto siano aperte.
Nella figura sotto sono indicati i nomi dei componenti richiesti
per la valvola di arresto.
1
2
La valvola di arresto viene chiusa in fabbrica.
Non usare troppa forza sulla la valvola d'arresto, altrimenti il
corpo della valvola potrebbe rompersi.
La piastra di montaggio della valvola di arresto può deformarsi
se viene utilizzata solo una chiave torsiometrica per allentare o
serrare il dado svasato; fissare sempre la valvola di arresto con
una chiave inglese, quindi allentare o serrare il dado svasato
con una chiave torsiometrica.
Non utilizzare la chiave inglese sul coperchio della valvola di
arresto, onde evitare perdite di refrigerante.
La pressione di funzionamento sul lato del refrigerante può
essere bassa (ad esempio durante un'operazione di riscalda-
mento quando la temperatura esterna è bassa): in questo caso,
sigillare il dado svasato nella valvola di arresto sulla linea del
gas utilizzando silicone sigillante, onde evitare il congelamento.
Apertura/chiusura della valvola d'arresto
di
Apertura della valvola di arresto
1. Togliere il coperchio della valvola.
2. Inserire una chiave esagonale (lato del liquido: 4 mm/lato del
gas: 6 mm) nella valvola di arresto, quindi ruotare la valvola in
senso antiorario.
3. Interrompere la rotazione quando la valvola di arresto giunge a
un punto di arresto.
Ora la valvola è aperta.
Chiusura della valvola di arresto
1. Togliere il coperchio della valvola.
2. Inserire una chiave esagonale (lato del liquido: 4 mm/lato del
gas: 6 mm) nella valvola di arresto, quindi ruotare la valvola in
senso orario.
3. Interrompere la rotazione quando la valvola di arresto giunge a
un punto di arresto.
Ora la valvola è chiusa.
Direzione di chiusura
Lato liquido
1 Apertura di servizio e coperchio
dell'apertura di servizio
2 Valvola di arresto
3 Collegamento tubazione esistente
3
4 Coperchio valvola di arresto
4
1 Chiave fissa
2 Chiave torsiometrica
1
2
Tampone di silicone sigillante
(Assicurarsi che non vi siano
spazi vuoti)
Lato gas
