5.3. Lunghezza tubi e dislivello consentiti

Consultare la tabella sotto riportata relativa alle lunghezze e alle
altezze. Vedere la figura 1. Si suppone che la linea più lunga nella
figura corrisponda alla lunghezza reale della linea e che l'unità più
alta nella figura corrisponda all'altezza reale dell'unità.
Lunghezza dei tubi consentita (m)
Lunghezza massima del-tubo ad una via
Altezza massima tra unità interna ed esterna
Lunghezza senza carico
(a) Le cifre fra parentesi indicano la lunghezza equivalente.

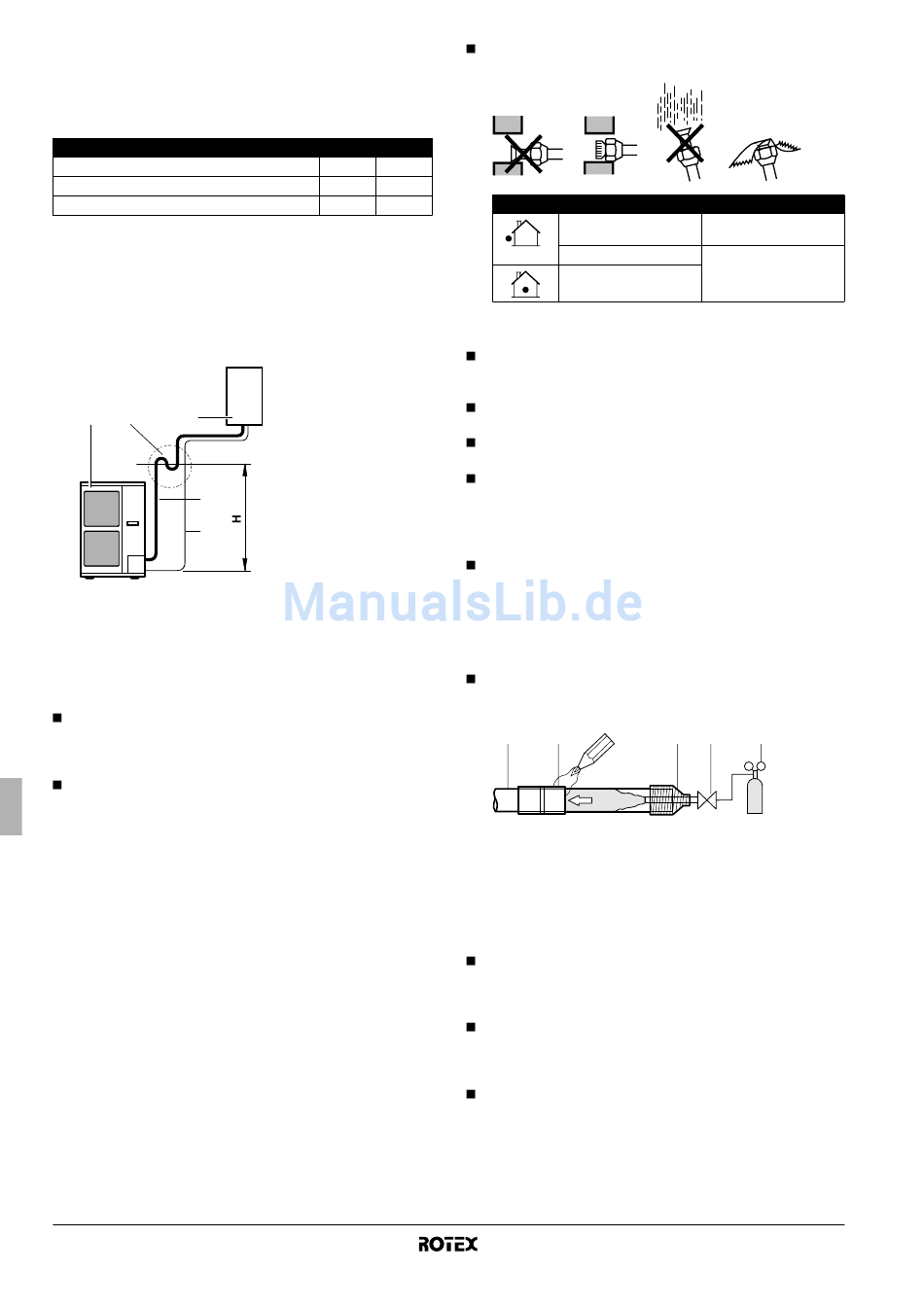

5.4. Indicazioni sull'uso del separatore dell'olio

Poiché esiste il rischio che l'olio contenuto nel tubo di salita torni
indietro nel compressore durante
compressione del liquido oppure casi di deterioramento dell'olio di
ritorno, è necessario predisporre un separatore in una posizione
adeguata del tubo di salita del gas.
A E B
C
D
Non è necessario montare un separatore se l'unità esterna è
installata in una posizione più alta di quella interna.
6. P
RECAUZIONI PER LE TUBAZIONI DEL
REFRIGERANTE
Nel circuito frigorifero non introdurre nulla, come aria ecc, che
non sia il refrigerante specificato. Se si verificano perdite di
refrigerante durante i lavori sull'unità, aerare la stanza
immediatamente.
Per l'esecuzione dei
esclusivamente refrigerante R410A.
Attrezzatura necessaria per l'installazione:
Per evitare che nel circuito possano entrare sostanze estranee,
compresi oli minerali o umidità, è indispensabile usare
esclusivamente strumenti (collettori a manometri, flessibili, etc.)
impiegati prima solo con refrigerante con R410A.
Pompa a vuoto:
la pompa a vuoto deve essere del tipo a 2 stadi ed essere dotata
di valvola di ritegno.
Accertarsi che quando viene disattivata la pompa a vuoto l'olio
circolante non possa venire risucchiato verso il lato interno del
circuito.
Usare una pompa a vuoto che sia in grado di abbassare la
pressione fino a –100,7 kPa (5 Torr, –755 mm Hg).
Manuale d'installazione
7
(a)
L 50 (95)
H 30
≤10
L
l'arresto e provochi
A Unità esterna
B Unità interna
C Tubo del gas
D Tubo del liquido
E Separatore olio
H Installare un
separatore a ogni
dislivello di 10 m.
rabbocchi della carica usare
Per evitare che nei tubi entri sporcizia, liquidi o polvere, chiuderli
con una pizzicatura o un nastro.
Durata dell'installazione
Più di un mese
Meno di un mese
Indipendentemente dalla
la
Fare la massima attenzione durante il passaggio dei tubi in rame
attraverso le pareti.
Per la gestione delle valvole di arresto, fare riferimento a
"6.3. Indicazioni per la gestione della valvola di arresto" a
pagina 8.
Usare unicamente i dadi svasati consegnati con l'unità. L'uso di
dadi svasati diversi può causare la perdita del refrigerante.
Assicurarsi che le tubazioni e i collegamenti non siano sottoposti
a tensioni.
Utilizzare un apposito isolante ignifugo per tubazioni, in base
alle normative nazionali.

6.1. Indicazioni per la brasatura

Durante la brasatura, accertarsi di far passare un flusso di
azoto.
Il flusso di azoto impedisce il crearsi di grandi quantità di strato
di ossidazione all'interno delle tubature. Uno strato di
ossidazione influisce negativamente su valvole e compressori
nel sistema di refrigerazione e impedisce un funzionamento
corretto.
La pressione dell'azoto deve essere regolata a 0,02 MPa
(appena sufficiente ad essere rilevato sulla pelle) con una
valvola di riduzione della pressione.
1 2
6
1 Linee frigorifere
2 Punto da sottoporre a brasatura
3 Nastro
4 Valvola manuale
5 Valvola di riduzione della pressione
6 Azoto
Non utilizzare antiossidanti durante la brasatura dei giunti delle
tubature.
Le sostanze residue potrebbero ostruire le tubazioni e
danneggiare l'apparecchio.
Non utilizzare flussi di cloro durante la brasatura rame contro
rame dei tubi del refrigerante. Utilizzare una lega di riempimento
per brasatura in rame fluorescente (BCuP) che non richiede
flussante.
Il flusso è particolarmente nocivo ai sistemi di tubazione del
refrigerante. Ad esempio, se viene usato un flusso a base di
cloro, questo corrode le tubature o se nello specifico il flusso
contiene fluoro, deteriora l'olio refrigerante.
Metodo di protezione
Pinzare l'estremità della
tubazione
Pinzare o nastrare
l'estremità della a
tubazione
durata
3 4 5
6
RRRQ011~016AAV1+Y1
Unità esterna per pompe di calore aria-acqua
4PW55782-1
