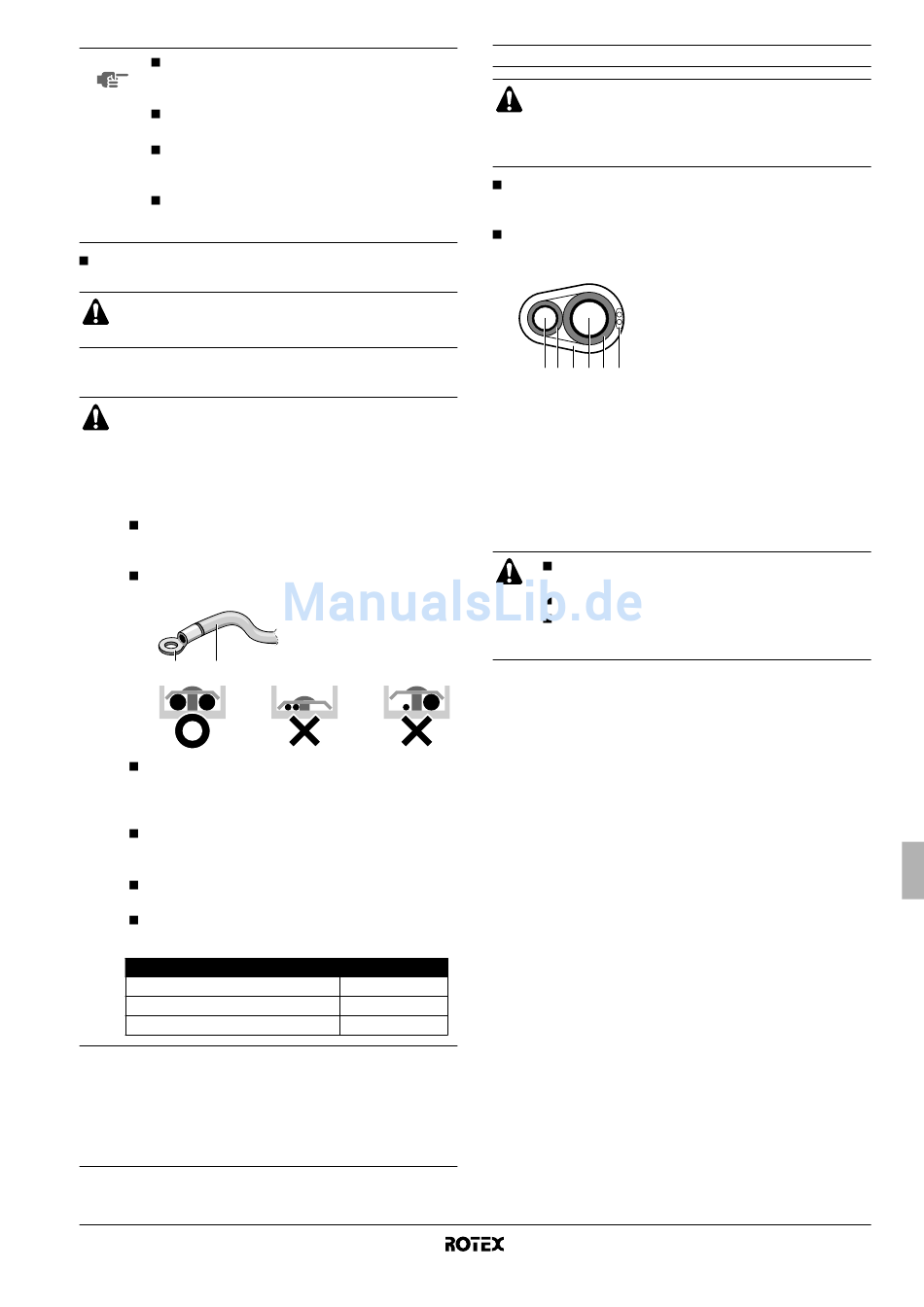

REMARQUE Sélectionner le câble d'alimentation conformé-
ment aux réglementations locales et nationales
en vigueur.
La taille du câblage doit être conforme aux codes
régionaux et nationaux en vigueur.
Les spécifications pour les câbles d'alimentation
locaux et le câblage de branchement sont
conformes à IEC60245.
Le disjoncteur de fuite à la terre doit être un
disjoncteur de type haute vitesse de 300 mA
(<0,1 s).
En raccordant le câble d'alimentation au bornier d'alimentation,
attacher fermement le câble comme illustré dans la figure 8.
Après avoir terminé le travail électrique, confirmer que
chaque composant électrique et la borne à l'intérieur du
coffret électrique sont raccordés fermement.
Pour modèles V1 uniquement :
(1)
EN/IEC 61000-3-12 .
Précautions à prendre lors de la pose des câbles
d'alimentation
Utiliser des bornes
raccordements au bornier d'alimentation.
Si elles ne sont pas disponibles, suivre les instructions ci-
dessous.
Ne pas connecter des câbles d'épaisseurs différentes
au bornier d'alimentation. (Du jeu dans le câblage
d'alimentation peut provoquer une chaleur anormale.)
Lors du raccordement de câbles de même épaisseur,
procéder comme illustré ci-dessous.
1 2
Pour le câblage, utiliser le fil d'alimentation désigné et
le raccorder fermement, puis le protéger pour éviter
qu'une pression extérieure ne soit exercée sur la
plaque de bornes.
Utiliser un tournevis approprié pour serrer les vis du
bornier. Un tournevis à petite tête abîmera la tête et
rendra tout serrage impossible.
Un serrage excessif des vis du bornier risque de les
casser.
Voir le tableau ci-dessous pour les couples de serrage
de vis de bornier.
Couple de serrage (N•m)
M5 (bornier d'alimentation/fil de terre)
M4 (terre blindée)
M3,5 (bornier de commande)
(1) Norme technique européenne/internationale fixant les limites des
courants harmoniques produits par l'équipement raccordé aux systèmes
basse tension publiques avec une entrée de courant de >16 A et ≤75 A
par phase.
RRRQ011~016AAV1+Y1
Unité extérieure pour pompe à chaleur air à eau
4PW55782-1
Equipement conforme
à pression rondes pour les
1 Borne de pression
ronde
2 Câble d'alimentation
2,39~2,92
1,18~1,44
0,79~0,97
Connexion des câbles sur place: Câblage de commande
Veiller à respecter les limites ci-dessous. Si les câbles
entre les unités sortent de ces limites, cela peut entraîner
un dysfonctionnement de la transmission.
Longueur maximale du câblage : 300 m
Longueur totale du câblage : 600 m
Le câblage de l'unité intérieure doit être raccordé aux bornes
F1/F2 (entrée-sortie) de la carte de circuits imprimés de l'unité
extérieure.
Après l'installation des fils d'interconnexion à l'intérieur de
l'unité, les entourer de ruban d'enrobage en même temps que
les tuyaux de réfrigérant, comme illustré dans l'illustration.
à
1 4 5 2 4 3
Pour le câblage ci-dessus, utiliser toujours des câbles en vinyle avec
une gaine de 0,75 à 1,25 mm
10. M
ISE EN ROUTE ET CONFIGURATION
10.1. Vérifications avant utilisation
Veiller à ce que le disjoncteur du panneau d'alimenta-
tion de l'installation soit hors tension.
Fixer le câble d'alimentation fermement.
La mise sous tension avec une phase N manquante
ou avec une phase N erronée entraînera la détériora-
tion de l'équipement.
Après l'installation, vérifier les points suivants avant d'enclencher le
disjoncteur :
1 Raidisseur de transport
Veiller à retirer le raidisseur de transport du compresseur.
2 Câble d'alimentation et câble de transmission
Utiliser un câblage d'alimentation et de transmission approprié
et veiller à ce qu'il soit réalisé conformément aux instructions
décrites dans ce manuel, aux diagrammes de câblage et aux
réglementations locales et nationales.
3 Tailles et isolation des canalisations
Veiller à ce que des tuyaux de taille correcte soient installés et
faites en sorte qu'ils soient correctement isolés.
4 Charge de réfrigérant supplémentaire
La quantité de réfrigérant à ajouter dans l'appareil doit figurer
sur la plaquette "Réfrigérant ajouté" incluse et apposée sur le
côté arrière du couvercle avant.
5 Test d'isolation du circuit d'alimentation principal
A l'aide d'un mégatesteur pour 500 V, vérifier que la résistance
d'isolation de 2 MΩ ou plus soit atteinte en appliquant une tension
de 500 V CC entre les bornes d'alimentation et la terre. Ne jamais
utiliser de mégatesteur pour les câbles de transmission.
6 Vannes d'arrêt
Veiller à ce que les vannes d'arrêt soient ouvertes du côté
liquide et du côté gaz.
1 Tuyauterie de liquide
2 Tuyauterie de gaz
3 Câblage d'interconnexion
4 Isolant
5 Ruban d'enrobage
2
ou des câbles (2 fils).
