Método para retirar la fijación de transporte
La fijación de transporte amarilla instalada sobre la pata del
compresor para proteger la unidad durante el transporte deberá
retirarse. Proceda como se muestra en la figura 3 y como se
describe a continuación.
A Compresor
B Tuerca de fijación
C Fijación de transporte
1 Afloje ligeramente la tuerca de fijación (B).
2 Retire la fijación de transporte (C) como se muestra en la
figura 3.
3 Apriete de nuevo cada la tuerca de fijación (B).
PRECAUCIÓN
Si la unidad se pone en funcionamiento con las fijaciones
de transporte colocadas, el equipo puede generar
vibraciones o ruidos anormales.

4.5. Trabajos de purga o drenaje

Compruebe la tabla de combinación en "Información general" en la
página 1 para ver si está permitido realizar trabajos de drenaje. Si
está permitido realizar trabajos de drenaje en su unidad y el lugar de
instalación requiere realizar el drenaje, siga las instrucciones que se
facilitan a continuación.
Los kits de drenaje están disponibles opcionalmente.
Si el trabajo de drenaje de la unidad exterior no resulta fácil (por
ejemplo, si el agua de drenaje salpica a la gente), instale la
tubería de drenaje utilizando el cubo de drenaje (opcional).
Asegúrese de que el drenaje funciona adecuadamente.

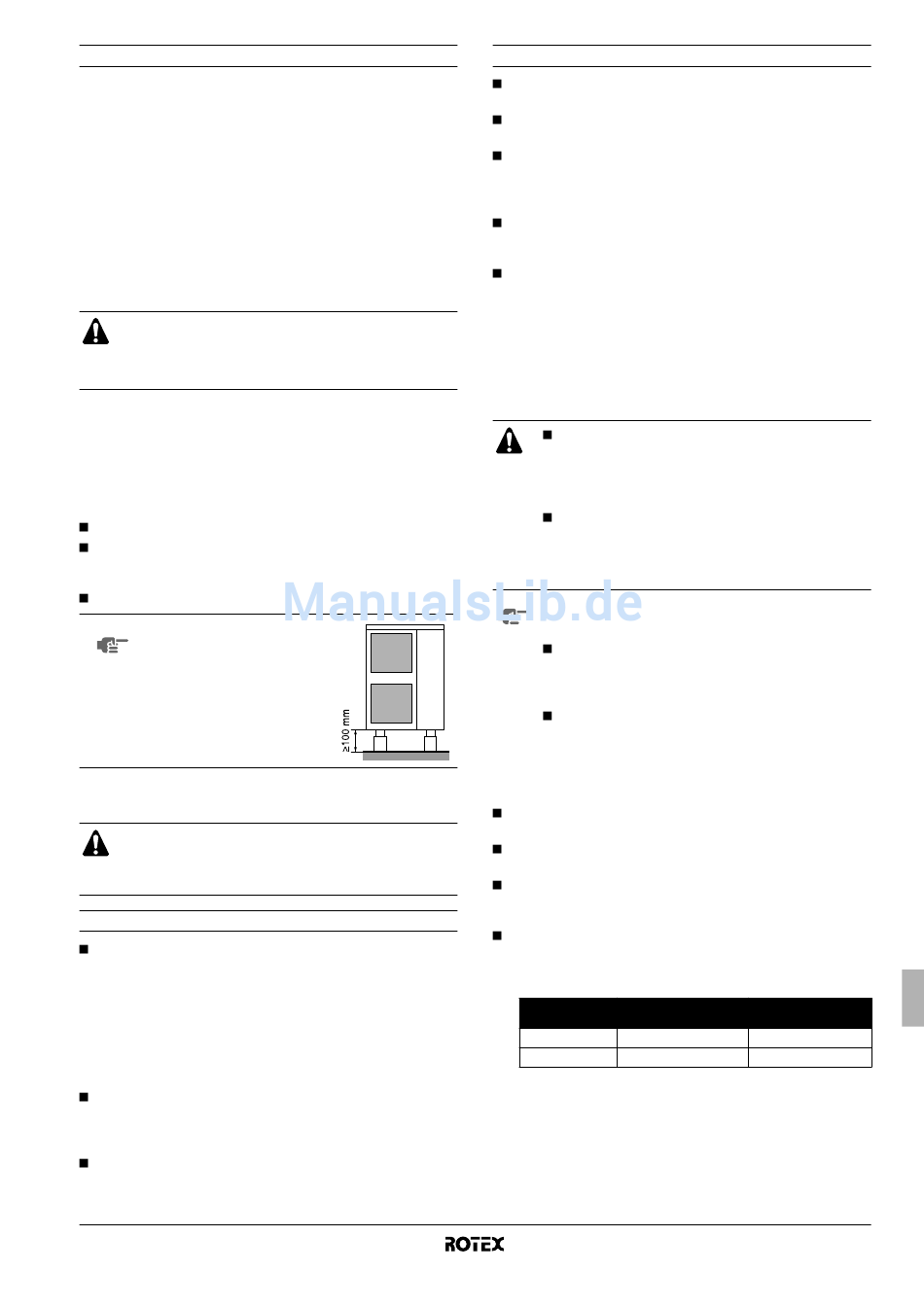

NOTA Si los agujeros de drenaje de la
unidad exterior están tapados
por una base de montaje o por
el suelo, levante la unidad para
dejar espacio libre de más de
100 mm debajo de la unidad
exterior.
4.6. Instalación de la unidad
Como la presión de diseño es de 4,0 MPa ó 40 bar,
podrían necesitarse tuberías de mayor espesor de pared.
Consulte el párrafo "5.1. Selección del material de las
tuberías" en la página 6.
Medidas de precaución durante el trabajo con R410A
Este refrigerante exige
mantengan el sistema limpio, seco y herméticamente cerrado.
- Limpio y seco
Deberá evitarse la contaminación del sistema con materiales
extraños (incluidos aceites minerales o humedad).
- Hermético
Lea detenidamente el capítulo "6. Precauciones con la
tubería de refrigerante" en la página 7 y siga correctamente
el procedimiento.
Al ser el R410A una mezcla de refrigerantes, el refrigerante
adicional que se requiera deberá recargarse en estado líquido.
(En estado gaseoso su composición es variable por lo que el
sistema no funcionaría correctamente).
La unidad interior conectada debe ser la unidad RKHBRD.
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1
precauciones especiales que
Instalación
Para la instalación de la unidad interior, consulte el manual de
instalación de la unidad interior.
Consulte el libro de datos de técnicos para obtener una lista
completa de las especificaciones técnicas y eléctricas.
Nunca ponga en funcionamiento de la unidad si el termistor de
la tubería de descarga (R2T), el termistor de la tubería de
aspiración (R3T) y los sensores de presión (S1NPH, S1NPL) no
están instalados. Esta operación podría quemar el compresor.
Asegúrese de confirmar el nombre del modelo y el número de
serie de las placas exteriores (frontales) al fijar/desmontar las
placas para evitar errores.
Cuando se cierren los paneles de servicio tenga cuidado de que
el par de apriete no pasa de 4,1 N•m.
5. T
AMAÑO DE LA TUBERÍA DE
REFRIGERANTE Y LONGITUD DE TUBO
ADMISIBLE
Las tuberías y otros componentes a presión deben
cumplir con la normativa nacional e internacional
vigente y deben ser aptos para refrigerante. El uso de
cobre sin uniones desoxidado con ácido fosfórico
para el refrigerante.
La instalación debe ser realizada por un técnico
frigorista autorizado y los materiales e instalación
elegidos deben cumplir la normativa nacional e
internacional. En Europa, la EN378 es la norma
aplicable que debe utilizarse.
A las personas al cargo de los trabajos de instalación
de tuberías:
Asegúrese de abrir la válvula de cierre después de
instalar las tuberías y realizar la prueba de
estanqueidad. (Si pone el sistema en funcionamiento
con la válvula cerrada, el compresor podría estallar.)
Está prohibido descargar refrigerante a la atmósfera.
Recoja el refrigerante de acuerdo con la ley de
recogida y eliminación del freón.
5.1. Selección del material de las tuberías
Los materiales externos dentro de los tubos (incluidos aceites
para fabricación) deben ser de ≤30 mg/10 m.
Material de construcción: cobre sin uniones desoxidado con
ácido fosfórico para el refrigerante.
Grado de temple: utilice la tubería con el grado de temple en
función del diámetro del tubo, como se muestra en la siguiente
tabla.
El espesor de pared de la tubería de refrigerante debe cumplir
la correspondiente normativa local y nacional. El espesor de
pared de la tubería mínimo para una tubería R410A debe
corresponderse con los valores de la siguiente tabla.
Tamaño de tubo Grado de temple del
(mm) material de la tubería
Ø9,5
Ø15,9
O = recocido
Espesor mínimo (mm)
O 0,80
O 1,00
Manual de instalación
6
