8.2. Cálculo de la cantidad de refrigerante adicional a
cargar
La longitud de tubería se entiende que es la longitud, en
una dirección, de los tubos de gas o de líquido, tomando la
mayor longitud de las dos.
No es preciso cargar más refrigerante si la longitud de tubería es
inferior a 10 m.
Si la longitud de tubería es de más de 10 m, determine la cantidad
adicional de refrigerante a cargar consultando la tabla siguiente.
Tabla 1: Carga adicional de refrigerante, <unidad: kg>
Longitud de la tubería de refrigerante
3~10 m 10~20 m 20~30 m
(a)
0,54 1,08
(a) No se precisa recarga adicional
Recarga completa
En caso de precisar una recarga completa (tras ocurrir una fuga,
etc.), consulte la tabla que sigue para determinar la cantidad
necesaria de refrigerante.
Antes de recargar, asegúrese de efectuar el secado por
vacío del interior de las tuberías de la unidad también.
Para ello, utilice la conexión de servicio interna de la
unidad. NO USE las conexiones de servicio de la válvula
de cierre (vea "6.3. Instrucciones para el manejo de la
válvula de cierre" en la página 8), ya que no puede
efectuarse adecuadamente el secado por vacío a través
de estas conexiones.
Las unidades exteriores tienen 1 punto de conexión en las
tuberías. Se encuentra entre el intercambiador de calor y
la válvula de 4 vías.
Tabla 2: Carga total <unidad: kg>
Longitud de la tubería de refrigerante
3~10 m 10~20 m 20~30 m
4,5 5,0 5,6
8.3. Método para añadir refrigerante
Medidas de precaución al rellenar refrigerante R410A
Asegúrese de cargar el refrigerante en estado líquido a la
tubería de líquido. Puesto que el R410A es una mezcla de refri-
gerantes, su composición varía si se carga en estado gaseoso y
no podría asegurarse el funcionamiento normal del sistema en
lo sucesivo.
Antes de cargar el refrigerante observe si la botella de refri-
gerante dispone de sifón o no, y colóquela, en consecuencia,
como corresponda.
Carga de refrigerante
desde una botella con
sifón
Cargue el líquido
refrigerante con el cilindro
en posición vertical.
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1

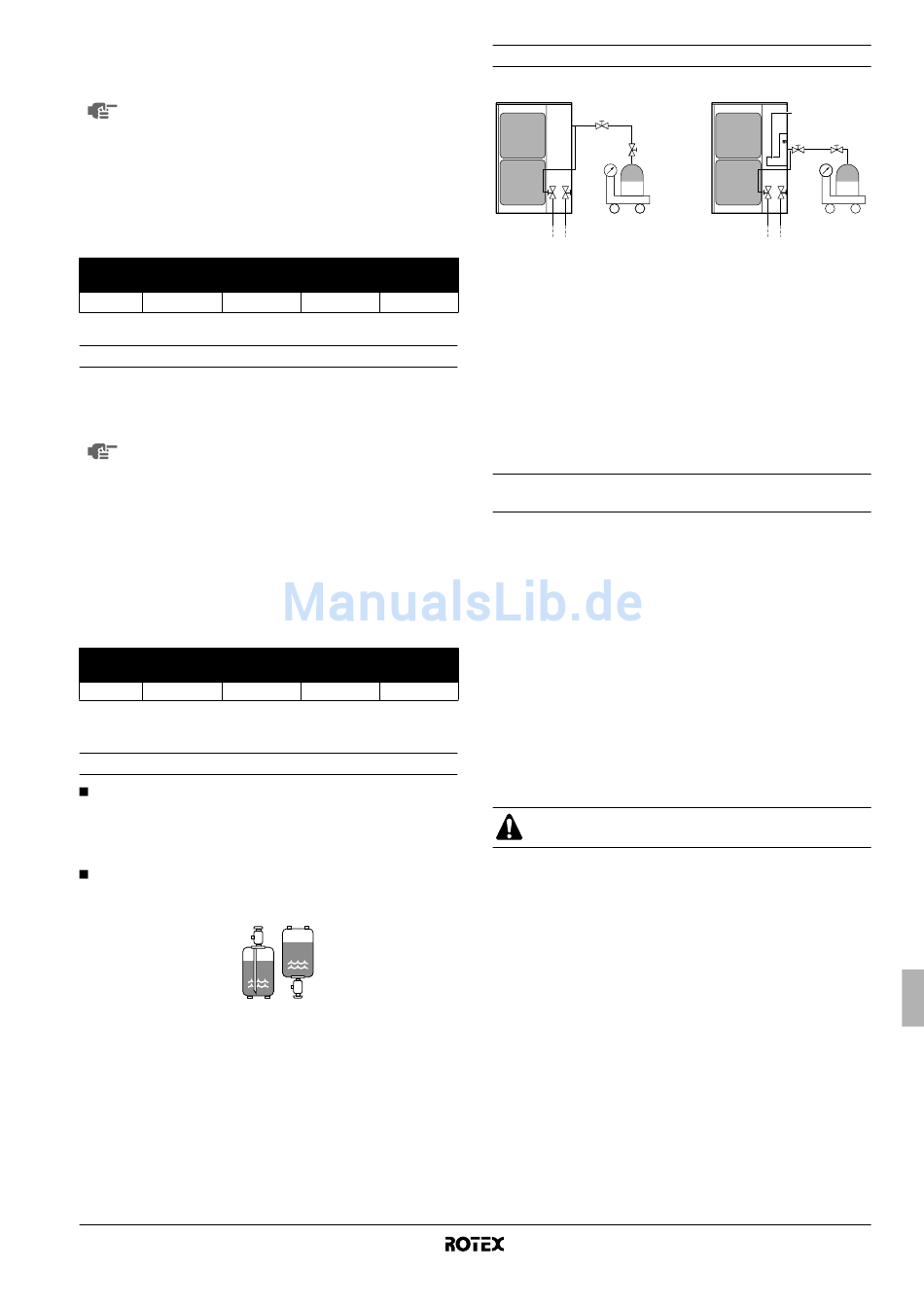

¿Cómo se conecta el depósito?
30~40 m 40~50 m
1,62 2,16
Cuando el depósito de refrigerante está conectado y se realiza la
operación especificada la cantidad de refrigerante adecuada se
cargará en el sistema. El refrigerante debe cargarse conforme al
procedimiento descrito a continuación.
Carga de la unidad mientras la unidad exterior está en estado
de parada
Véase la figura del apartado "¿Cómo se conecta el depósito?" en la
página 12.
1
2
30~40 m 40~50 m
6,1 6,7
Carga de refrigerante
desde una botella que no
dispone de sifón
Cargue el líquido
refrigerante con el cilindro
en posición boca abajo.
V1
4
5
1 2
6
3
1 Válvula de cierre de la línea de líquido
2 Válvula de cierre de la línea de gas
3 A unidad interior
4 Válvula A
5 Depósito de R410A
6 Instrumento de medición
7 Placa de fijación de la tubería
Para determinar el peso del refrigerante adicional a cargar
consulte el capítulo "Carga adicional de refrigerante" en
"Cálculo de la cantidad de refrigerante adicional a cargar" en la
página 12 y cargue la cantidad especificada en la "Etiqueta de
carga adicional de refrigerante" colocada en la unidad.
Una vez finalizado el proceso de deshumidificación por vacío,
abra la válvula A y cargue el refrigerante adicional, en estado
líquido, a través del puerto de servicio de la válvula de cierre de
líquido, teniendo en cuenta las siguientes instrucciones:
- Encienda la alimentación eléctrica de la unidad exterior y de
la unidad interior (interruptor principal ON).
- Compruebe que las válvulas de líquido y gas están cerradas.
- Pare el compresor y cargue el peso especificado de
refrigerante.
Para evitar que el compresor se averíe. No cargue más
cantidad de refrigerante que la cantidad especificada.
Y1
7
4
5
1 2
6
3
Manual de instalación
12
