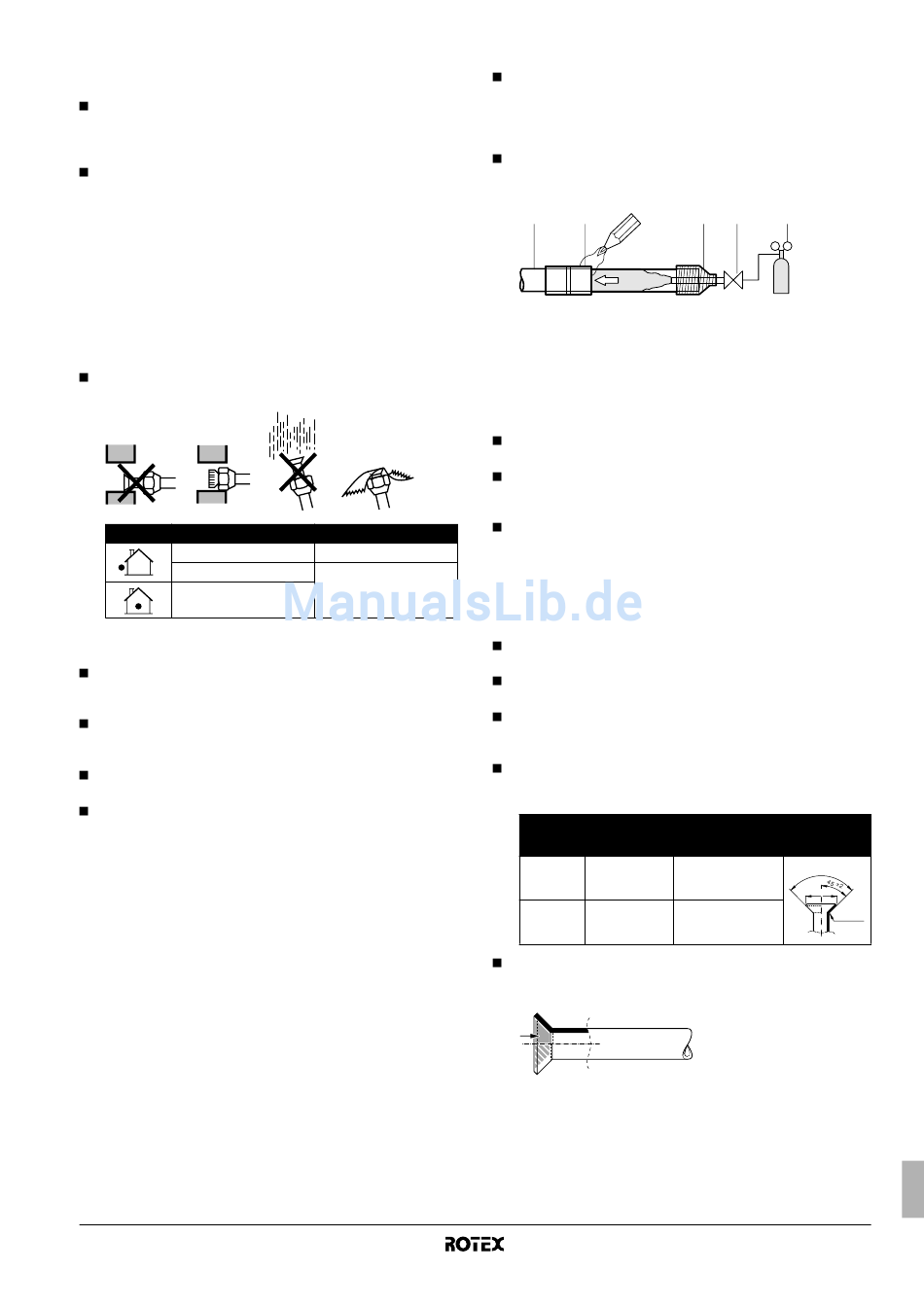

6. Precauţii privitoare la tubulatura
agentului frigorific
Nu permiteţi pătrunderea în circuitul de răcire a altor substanţe
în afara agentului frigorific indicat, precum aerul, etc. Dacă apar
scăpări de agent frigorific gaz în timpul lucrului la unitate,
ventilaţi imediat încăperea temeinic.
Folosiţi numai R410A când adăugaţi agent frigorific
Accesorii pentru instalare:
Aveţi grijă să folosiţi accesorii pentru instalare (distribuitorul
manometrului, furtun de încărcare, etc.) folosite exclusiv pentru
instalaţiile cu R410A pentru a rezista la presiune şi a preveni
contaminarea sistemului cu materiale străine (de exemplu, uleiuri
minerale şi umezeală).
Pompa de vid:
Folosiţi o pompă de vid în 2 trepte cu clapetă de reţinere
Aveţi grijă ca uleiul din pompă să nu curgă în sens opus în sistem
în timp ce pompa nu funcţionează.
Folosiţi o pompă de vid care poate evacua până la -100,7 kPa
(5 Torr, -755 mm Hg).
Pentru a împiedica pătrunderea murdăriei, lichidelor sau
prafului, strangulaţi sau astupaţi cu bandă tubulatura.
Perioadă de instalare
Mai mult de o lună
Mai puţin de o lună
Indiferent de perioadă
Se cere o mare atenţie când treceţi conducte de cupru prin
perete.
Pentru manipularea ventilelor
"6.3. Instrucţiuni la manipularea ventilului de închidere" la
pagina 8.
Utilizaţi numai piuliţele olandeze care însoţesc unitatea.
Utilizarea unor piuliţe olandeze diferite poate cauza scăpări ale
agentului frigorific.
Aveţi grijă ca tubulatura de legătură şi racordurile să nu fie
supuse unor solicitări.
Utilizaţi o izolaţie corespunzătoare ignifugă în conformitate cu
reglementările naţionale.
RRRQ011~016AAV1+Y1
Unitate exterioară pentru pompă termică aer la apă
4PW55782-1
Metodă de protecţie
Strangulaţi conducta
Strangulaţi sau astupaţi
cu bandă conducta
de închidere, consultaţi
6.1. Instrucţiuni pentru lipitură
Aveţi grijă să efectuaţi lipirea sub pernă de azot.
Perna de azot previne crearea de mari cantităţi de peliculă
oxidată în interiorul tubulaturii. Pelicula oxidată afectează
nefavorabil ventilele şi compresoarele din sistemul de refrige-
rare şi împiedică exploatarea corespunzătoare.
Presiunea azotului trebuie fixată la 0,02 MPa (adică suficient de
mare pentru a putea fi simţită pe piele) cu un reductor de
presiune.
1 2
6
1 Tubulatura agentului frigorific
2 Piesă ce va fi lipită
3 Înfăşurare cu bandă
4 Ventil de mână
5 Reductor de presiune
6 Azot
Nu folosiţi antioxidant când lipiţi racordurile tubulaturii.
Reziduurile pot înfunda şi defecta echipamentul.
Nu folosiţi flux când lipiţi tubulatura din cupru a agentului
frigorific. Utilizaţi ca aliaj de lipire-umplere cupru fosforos
(BCuP) care nu necesită flux.
Fluxul are un efect extrem de dăunător asupra tubulaturii
agentului frigorific. De exemplu, dacă este utilizat flux pe bază
de clor, acesta va cauza corodarea conductei sau, mai ales,
dacă conţine fluor va degrada agentul frigorific.
6.2. Instrucţiuni pentru racordurile mandrinate
Îmbinările mandrinate nu trebuie reutilizate. Trebuie confecţio-
nare altele noi pentru a preveni scăpările.
Folosiţi un tăietor de ţeavă şi o mandrină corespunzătoare
pentru agentul frigorific utilizat.
Utilizaţi numai piuliţele olandeze moi care însoţesc unitatea.
Utilizarea unor piuliţe olandeze diferite poate cauza scăpări ale
agentului frigorific.
Consultaţi tabelul pentru dimensiunile de mandrinare şi cuplurile
de strângere (strângerea exagerată va cauza crăparea
evazării).
Dimensiunea
tubulaturii Cuplu de
(mm) strângere (N•m)
Ø9,5 33~39
Ø15,9 63~75
Când conectaţi piuliţa olandeză, ungeţi suprafaţa interioară a
evazării cu ulei eter sau ulei ester şi strângeţi iniţial 3 sau 4 ture
cu mâna înainte de a strânge ferm.
3 4 5
6
Dimensiunile Forma evazării
evazării A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Manual de instalare
