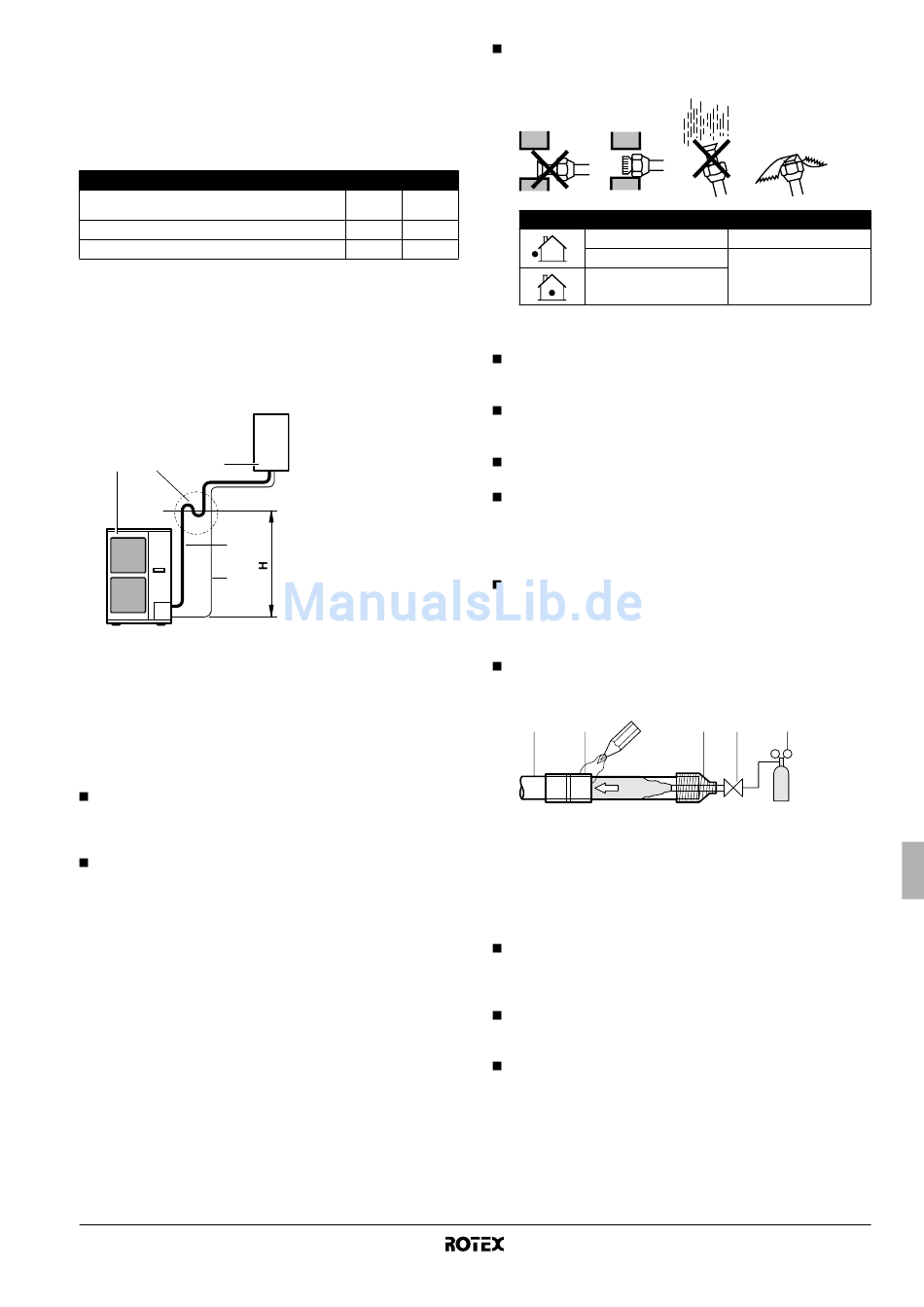

5.3. Longueur de tuyauterie permise et différence de
hauteur
Voir le tableau ci-dessous concernant les longueurs et les hauteurs.
Se reporter à la figure 1. Prendre pour hypothèse que la canalisation
la plus longue de l'illustration correspond effectivement à la
canalisation la plus longue et que l'unité le plus haute de la figure
correspond effectivement à l'unité la plus haute.
Longueur de tuyau admissible (m)
Longueur maximale totale de tuyauterie
(a)
unidirectionnelle
Hauteur maximale entre l'unité intérieure et extérieure
Longueur sans charge
(a) Les chiffres entre parenthèses représentent la longueur équivalente.
5.4. Directives en cas d'installation d'un piège
En raison de la crainte de voir l'huile présente à l'intérieur de la
colonne montante retourner dans le compresseur lorsqu'il est arrêté
et de provoquer le phénomène de compression de liquide, ou des
cas de détérioration du retour d'huile, il sera nécessaire de fournir un
piège à un endroit approprié dans le la colonne de gaz montante.
A E B
C
D
Un piège n'est pas nécessaire lorsque l'unité extérieure est installée
dans une position supérieure à l'unité intérieure.
6. P
RÉCAUTIONS À PRENDRE EN CE QUI
CONCERNE LA TUYAUTERIE DE
RÉFRIGÉRANT
N'accepter aucun mélange autre que le réfrigérant prévu durant
le cycle de refroidissement, comme l'air. Si un gaz réfrigérant
fuit durant les travaux sur l'unité, ventiler la pièce directement et
complètement.
Utiliser le R410A uniquement lorsque du réfrigérant a été ajouté
Outils d'installation
S'assurer de bien utiliser les outils d'installation (jauge, collecteur,
tuyau de charge, etc.) conçus exclusivement pour les installations
utilisant du R410A afin de résister à la pression et d'éviter la
pénétration de corps étrangers (notamment les huiles minérales
ou l'humidité) dans le système.
Pompe à vide:
Utiliser une pompe à vide à deux étages, équipée d'un clapet de
non-retour:
S'assurer que l'huile de la pompe n'est pas refoulée vers le
système lorsque la pompe est à l'arrêt.
Utiliser une pompe à vide dont le débit d'évacuation est de
–100,7 kPa (5 Torr, –755 mm Hg).
RRRQ011~016AAV1+Y1
Unité extérieure pour pompe à chaleur air à eau
4PW55782-1
L 50 (95)
H 30
≤10
L
A Unité extérieure
B Unité intérieure
C Tuyauterie de gaz
D Tuyauterie du
liquide
E Piège à huile
H Poser le piège à
chaque

6.1. Directives concernant les soudures

différence de
hauteur de 10 m.
Pour éviter l'introduction de saleté, liquide ou poussière dans la
tuyauterie, pincer le bout du tuyau et recouvrir le d'un ruban
adhésif.
Période d'installation
Plus d'un mois
Moins d'un mois
Indépendamment de la
période
Une grande prudence est requise lors du placement de tubes en
cuivre dans les murs.
Pour savoir comment manipuler les vannes d'arrêt, se reporter
au chapitre "6.3. Directives relatives à la manipulation de la
vanne d'arrêt" à la page 8.
Utiliser uniquement les écrous évasés accompagnant l'unité.
L'utilisation d'écrous évasés différents peut provoquer la fuite de
réfrigérant.
S'assurer que le tuyau fourni et les raccords ne sont pas soumis
à une contrainte.
Utiliser l'isolation de tuyauterie ignifuge appropriée conformé-
ment à la réglementation nationale.
Veiller à utiliser de l'azote pour souffler lors du brasage.
Le soufflage à l'azote empêche la création de grandes quantités
de film oxydé à l'intérieur du tuyau. Un film oxydé affecte
négativement les vannes et compresseurs du système de
réfrigération et empêche un fonctionnement correct.
La pression d'azote doit être mise sur 0,02 MPa (c.-à-d. juste
suffisamment pour qu'on le ressente sur la peau) avec une
vanne de réduction de pression.
1 2
6
1 Tuyauterie de réfrigérant
2 Pièce à souder
3 Guipage
4 Vanne à main
5 Vanne de réduction de pression
6 Azote
Ne pas utiliser d'antioxydant lors du brasage des joints de
tuyaux.
Les résidus peuvent obstruer
l'équipement.
Ne pas utiliser de fondant pour souder entre eux des tuyaux de
réfrigérant en cuivre. Utiliser un alliage d'apport pour brasage en
cuivre phosphoreux (BCuP) qui ne nécessite pas un fondant.
Le fondant a une influence extrêmement néfaste sur les
tuyauteries de réfrigérant. Par exemple, si du fondant à base de
chlore est utilisé, il provoquera la corrosion des tuyaux ou, tout
particulièrement, si le fondant contient du fluor, il endommagera
l'huile de réfrigérant.
Méthode de protection
Pincer le tuyau
Pincer le tuyau ou
l'entourer de ruban
isolant
3 4 5
6
les tuyaux et détruire
