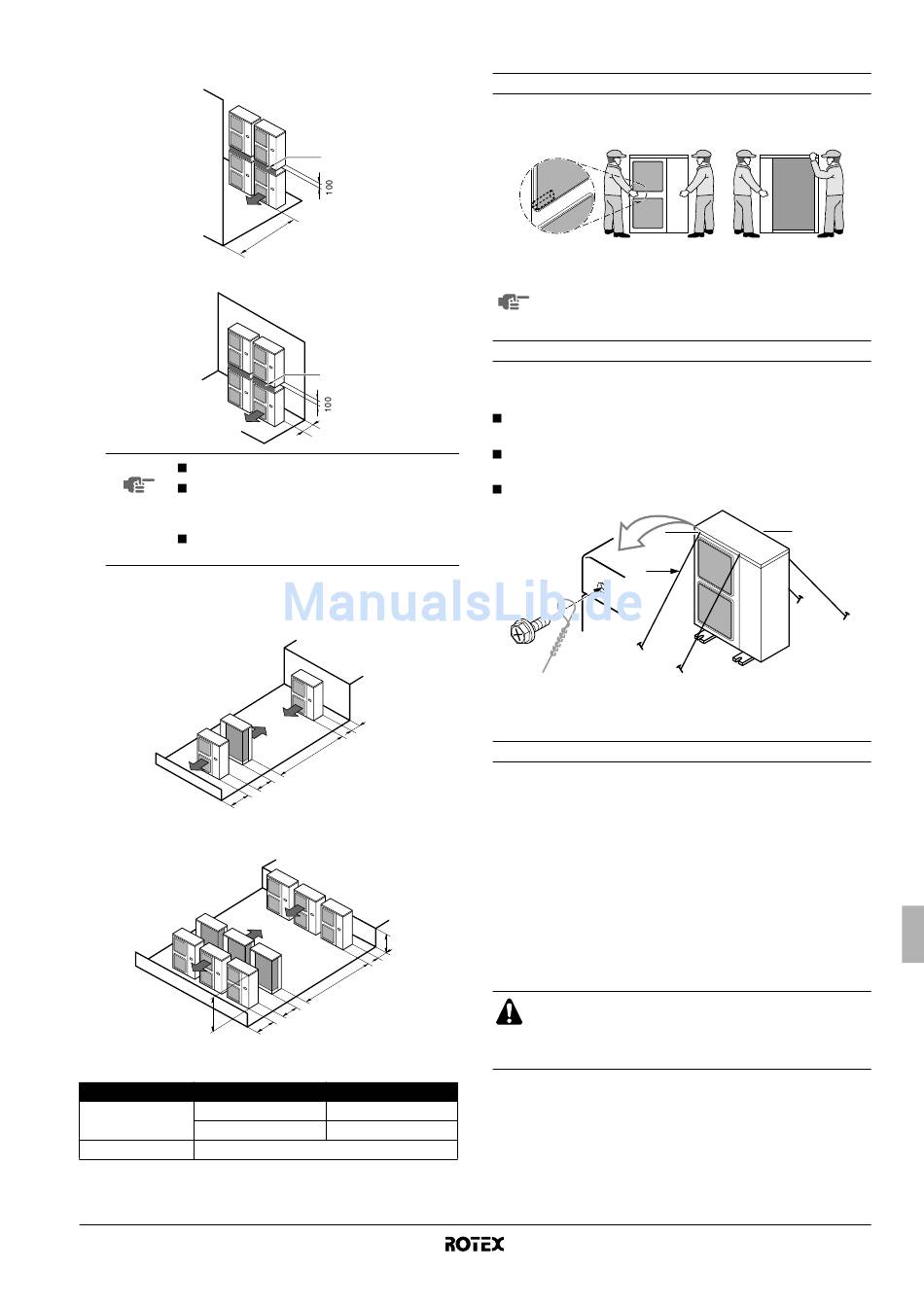

(B) In geval van gestapelde installatie
1. In geval van obstakels voor de uitlaatzijde.
2. In geval van obstakels voor de luchtinlaat.
LET OP Niet meer dan één unit stapelen.
Voor het leggen van de afvoerleiding van de
bovenste buitenunit is ca. 100 mm ruimte
nodig.
Dicht het gedeelte A af zodat er geen lucht uit
de uitlaat kan ontsnappen.
(C) In geval van installatie in meerdere rijen (voor gebruik op
daken, enz.)
1. In geval één unit per rij wordt geïnstalleerd.
≥1000
2. In geval meerdere units worden geïnstalleerd (2 units of meer),
zijdelings per rij gekoppeld.
H
Verhouding tussen de afmetingen van H, A en L zijn in de onder-
staande tabel vermeld.
0<L≤1/2H
L≤H
1/2H<L≤H
H<L Installatie onmogelijk
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
4PW55782-1
A
≥1000
A
≥300
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
L A
250
300

4.4. Controleren, hanteren en uitpakken van de unit

Omgaan met de unit

Zoals in de afbeelding is aangegeven, dient de unit rustig bij de
linker- en rechterhandgreep vastgenomen te worden.
Houd de unit vast aan de hoeken, en niet aan de aanzuiginlaat in de
zijkant; anders kunt u de behuizing beschadigen.
Let erop dat u de achterste ribben niet met uw handen of
voorwerpen aanraakt.

Installatiemethode ter voorkoming van kantelen

Indien het risico bestaat dat de eenheid gaat kantelen, installeer
deze dan zoals in de afbeelding is aangegeven.
breng lussen aan in de 4 kabels, zoals aangeduid op de
tekening
schroef het bovendeksel los op de 4 punten die met A en B zijn
aangeduid
steek de schroeven door de lussen en schroef ze goed vast
A A
C
A plaats van de 2 bevestigingspunten aan de voorzijde van de unit
B plaats van de 2 bevestigingspunten aan de achterzijde van de unit
C kabels: lokaal te voorzien
Methode voor het verwijderen van de transportbeveiliging
De gele transportbeveiliging over de poot van de compressor om de
unit tijdens het transport te beschermen moet worden verwijderd. Ga
te werk zoals afgebeeld in afbeelding 3 en hierna beschreven.
A Compressor
B Bevestigingsmoer
C Transportbeveiliging
1 Draai de bevestigingsmoer een beetje los (B).
2 Verwijder de transportbeveiliging (C) zoals afgebeeld in
afbeelding 3.
3 Draai de bevestigingsmoer (B) opnieuw vast.
VOORZICHTIG
Als de unit wordt gebruikt zonder eerste de transport-
beveiliging te verwijderen, kunnen er abnormale trillingen
of geluiden worden geproduceerd.
B
Montagehandleiding
5
