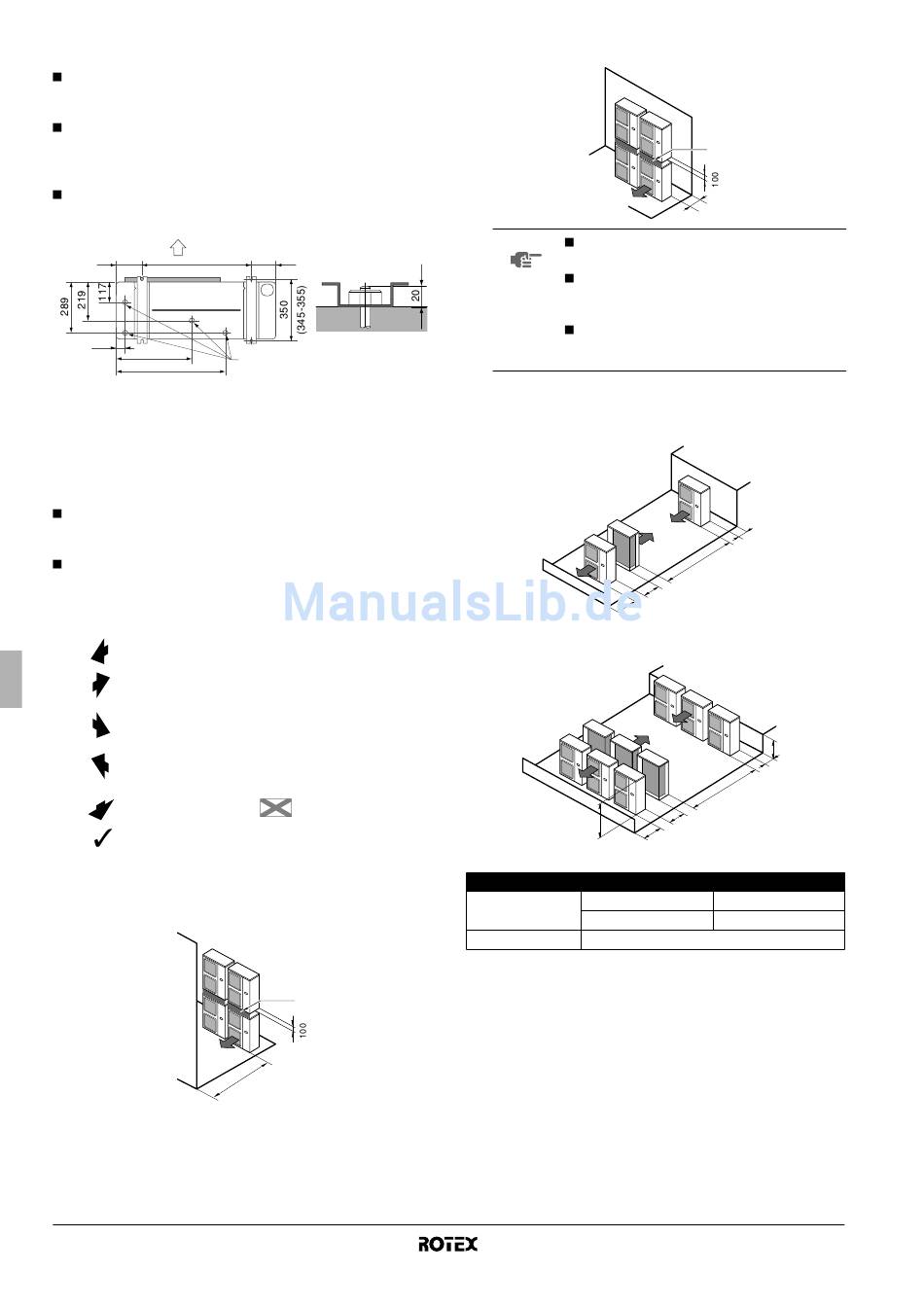

4.2. Vorsichtsmaßnahmen bei der Installation
Überprüfen Sie die Stärke und Ebenheit der Aufstellungsfläche,
sodass die Einheit nach der Installation keine betriebsbedingten
Vibrationen oder Lärm erzeugt.
Die Einheit mit den dafür vorgesehenen Ankerschrauben fest
auf der Montagefläche verschrauben - siehe Abbildung. (Halten
Sie hierzu 4 Sätze M12-Ankerschrauben, Muttern und
Unterlegscheiben bereit, die im Fachhandel erhältlich sind.)
Am besten die Ankerschrauben nur so weit einschrauben, bis
sie noch um 20 mm aus der Montagefläche herausstehen.
A
140 620
B
47
423
614
A Austrittsseite
B Ansicht von unten (mm)
C Abflussloch
4.3. Abmessungen und erforderliche Abstände zur
Durchführung von Wartungsarbeiten
Der Auslass der Anschlussleitung bei der Installation, die in
Abbildung 4 dargestellt wird, geht nach vorne oder nach unten.
Numerische Werte sind in mm angegeben.
Wird die Leitung nach hinten verlegt, muss rechts von der
Einheit ein Abstand von ≥250 mm eingehalten werden.
(A) Bei einer Installation mit nicht übereinander gestapelten
Einheiten (Siehe Abbildung 4)
Hindernis auf der
Ansaugseite
Hindernis auf der
Auslassseite
Hindernis auf der linken
Seite
Hindernis auf der
rechten Seite
Hindernis oben
Hindernis vorhanden
(B) Bei einer Installation mit mehreren übereinander gestapelten
Einheiten
1. Wenn sich vor dem Luftauslass Hindernisse befinden
Installationsanleitung
5
140
C
1 In solchen Fällen den
Boden des Einbau-
rahmens schließen,
um zu verhindern, dass
die ausgeblasene Luft
umgeleitet wird.
2 In solchen Fällen können
nur 2 Einheiten installiert
werden.
3 In solchen Fällen gibt es
keine Einschränkung bei
der Höhe L1.
Dieses Szenario ist nicht
zulässig.
A
≥1000
2. Wenn sich vor dem Lufteinlass Hindernisse befinden
HINWEIS Auf keinen Fall mehr als eine Einheit darüber
stapeln.
Zur Verlegung des Ablaufrohrs des oberen
Außengeräts muss ein Abstand von etwa
100 mm eingehalten werden.
Dichten Sie Abschnitt A ab, so dass die aus
dem Auslass strömende Luft nicht umgeleitet
wird.
(C) Bei mehreren in Reihen installierten Einheiten (z.B. auf dem
Dach)
1. Bei Installation einer Einheit pro Reihe.
≥1000
2. Bei Installation mehrerer Einheiten (2 Einheiten oder mehr) pro
Reihe mit Seitenverbindung.
H
Die folgende Tabelle zeigt die Abmessungen H, A und L.
0<L≤1/2H
L≤H
1/2H<L≤H
H<L Installation nicht möglich
Außengerät für Luft-Wasser-Wärmepumpe
A
≥300
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
L A
250
300
RRRQ011~016AAV1+Y1
