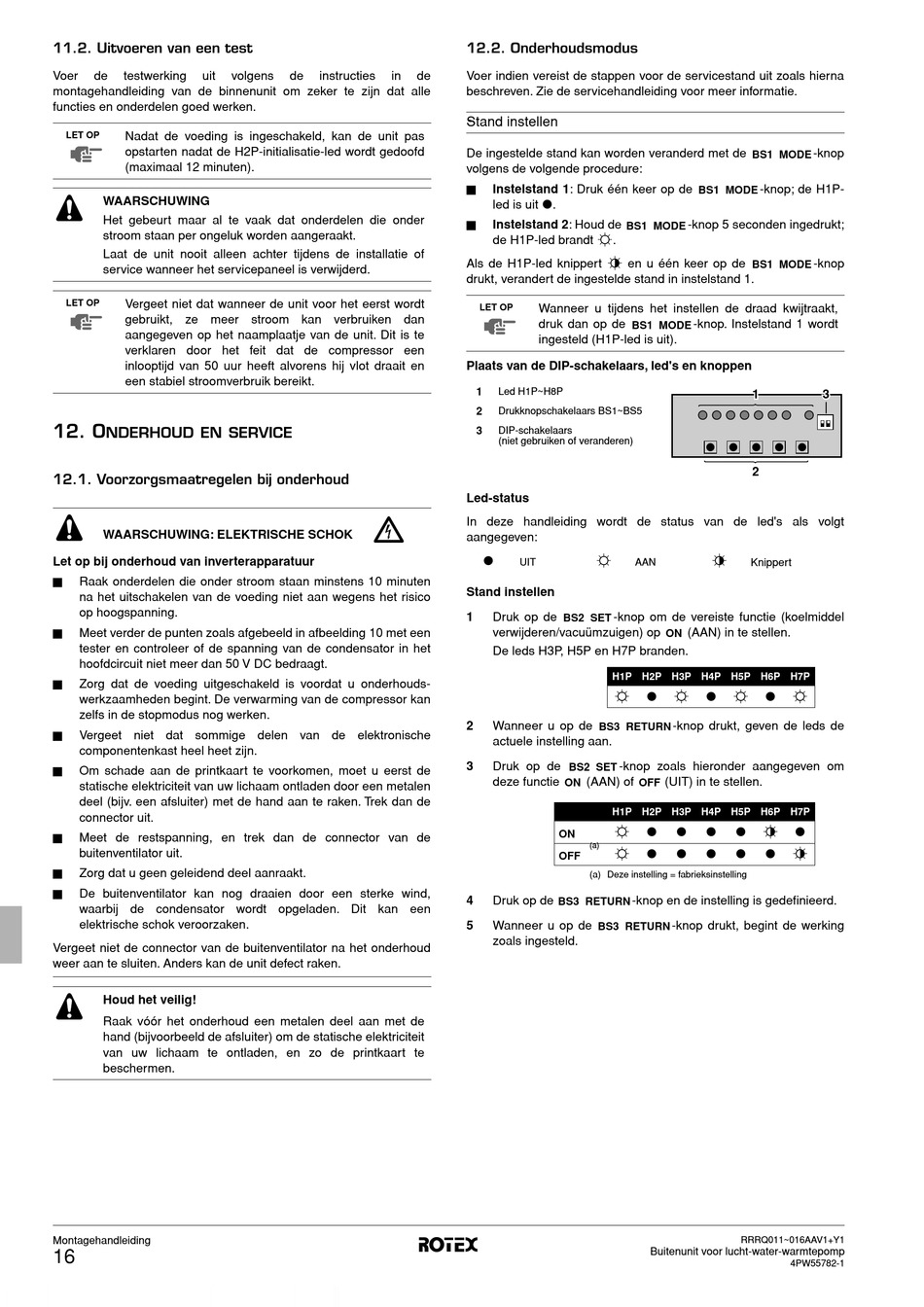

11.2. Uitvoeren van een test
Voer
de
testwerking
uit
montagehandleiding van de binnenunit om zeker te zijn dat alle
functies en onderdelen goed werken.
LET OP
Nadat de voeding is ingeschakeld, kan de unit pas
opstarten nadat de H2P-initialisatie-led wordt gedoofd
(maximaal 12 minuten).
WAARSCHUWING
Het gebeurt maar al te vaak dat onderdelen die onder
stroom staan per ongeluk worden aangeraakt.
Laat de unit nooit alleen achter tijdens de installatie of
service wanneer het servicepaneel is verwijderd.
LET OP
Vergeet niet dat wanneer de unit voor het eerst wordt
gebruikt, ze meer stroom kan verbruiken dan
aangegeven op het naamplaatje van de unit. Dit is te
verklaren door het feit dat de compressor een
inlooptijd van 50 uur heeft alvorens hij vlot draait en
een stabiel stroomverbruik bereikt.
12. O
NDERHOUD EN SERVICE
12.1. Voorzorgsmaatregelen bij onderhoud
WAARSCHUWING: ELEKTRISCHE SCHOK
Let op bij onderhoud van inverterapparatuur
Raak onderdelen die onder stroom staan minstens 10 minuten
na het uitschakelen van de voeding niet aan wegens het risico
op hoogspanning.
Meet verder de punten zoals afgebeeld in afbeelding 10 met een
tester en controleer of de spanning van de condensator in het
hoofdcircuit niet meer dan 50 V DC bedraagt.
Zorg dat de voeding uitgeschakeld is voordat u onderhouds-
werkzaamheden begint. De verwarming van de compressor kan
zelfs in de stopmodus nog werken.
Vergeet niet dat sommige delen van de elektronische
componentenkast heel heet zijn.
Om schade aan de printkaart te voorkomen, moet u eerst de
statische elektriciteit van uw lichaam ontladen door een metalen
deel (bijv. een afsluiter) met de hand aan te raken. Trek dan de
connector uit.
Meet de restspanning, en trek dan de connector van de
buitenventilator uit.
Zorg dat u geen geleidend deel aanraakt.
De buitenventilator kan nog draaien door een sterke wind,
waarbij de condensator wordt opgeladen. Dit kan een
elektrische schok veroorzaken.
Vergeet niet de connector van de buitenventilator na het onderhoud
weer aan te sluiten. Anders kan de unit defect raken.
Houd het veilig!
Raak vóór het onderhoud een metalen deel aan met de
hand (bijvoorbeeld de afsluiter) om de statische elektriciteit
van uw lichaam te ontladen, en zo de printkaart te
beschermen.
Montagehandleiding
16
volgens
de
instructies
in
12.2. Onderhoudsmodus
de
Voer indien vereist de stappen voor de servicestand uit zoals hierna
beschreven. Zie de servicehandleiding voor meer informatie.
Stand instellen
De ingestelde stand kan worden veranderd met de
volgens de volgende procedure:
Instelstand 1: Druk één keer op de
x
led is uit
.
Instelstand 2: Houd de
de H1P-led brandt
Als de H1P-led knippert
drukt, verandert de ingestelde stand in instelstand 1.
LET OP
Wanneer u tijdens het instellen de draad kwijtraakt,
druk dan op de
ingesteld (H1P-led is uit).
Plaats van de DIP-schakelaars, led's en knoppen
1
Led H1P~H8P
2
Drukknopschakelaars BS1~BS5
3
DIP-schakelaars
(niet gebruiken of veranderen)
Led-status
In deze handleiding wordt de status van de led's als volgt
aangegeven:
x
UIT
Stand instellen
1
Druk op de
BS2 SET
verwijderen/vacuümzuigen) op
De leds H3P, H5P en H7P branden.
2
Wanneer u op de
actuele instelling aan.
3
Druk op de
BS2 SET
deze functie
(AAN) of
ON
ON
(a)
OFF
(a) Deze instelling = fabrieksinstelling
4
Druk op de
BS3 RETURN
5
Wanneer u op de
zoals ingesteld.
BS1 MODE
-knop; de H1P-
BS1 MODE
-knop 5 seconden ingedrukt;
BS1 MODE
w
.
c
en u één keer op de
BS1 MODE
-knop. Instelstand 1 wordt
BS1 MODE
1
2
w
c
AAN
Knippert
-knop om de vereiste functie (koelmiddel
(AAN) in te stellen.
ON
H1P H2P H3P H4P H5P H6P H7P
w x w x w x w
-knop drukt, geven de leds de
BS3 RETURN
-knop zoals hieronder aangegeven om
(UIT) in te stellen.
OFF
H1P H2P H3P H4P H5P H6P H7P
w x x x x c x
w x x x x x c
-knop en de instelling is gedefinieerd.
-knop drukt, begint de werking
BS3 RETURN
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
-knop
-knop
3
3
4PW55782-1
