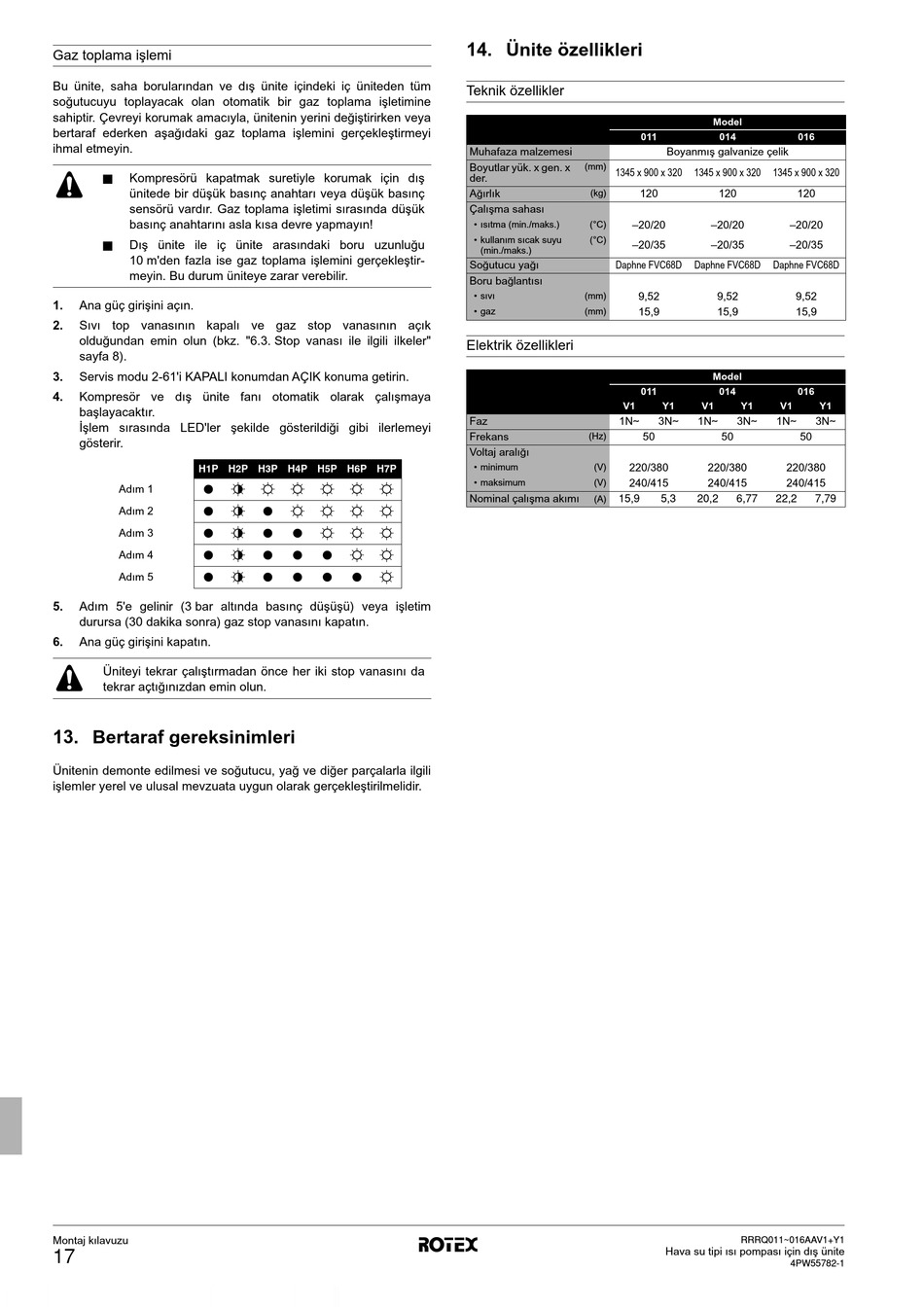

Gaz toplama işlemi
Bu ünite, saha borularından ve dış ünite içindeki iç üniteden tüm
soğutucuyu toplayacak olan otomatik bir gaz toplama işletimine
sahiptir. Çevreyi korumak amacıyla, ünitenin yerini değiştirirken veya
bertaraf ederken aşağıdaki gaz toplama işlemini gerçekleştirmeyi
ihmal etmeyin.
Kompresörü kapatmak suretiyle korumak için dış
ünitede bir düşük basınç anahtarı veya düşük basınç
sensörü vardır. Gaz toplama işletimi sırasında düşük
basınç anahtarını asla kısa devre yapmayın!
Dış ünite ile iç ünite arasındaki boru uzunluğu
10 m'den fazla ise gaz toplama işlemini gerçekleştir-
meyin. Bu durum üniteye zarar verebilir.
1. Ana güç girişini açın.
2. Sıvı top vanasının kapalı ve gaz stop vanasının açık
olduğundan emin olun (bkz. "6.3. Stop vanası ile ilgili ilkeler"
sayfa 8).
3. Servis modu 2-61'i KAPALI konumdan AÇIK konuma getirin.
4. Kompresör ve dış ünite fanı otomatik olarak çalışmaya
başlayacaktır.
İşlem sırasında LED'ler şekilde gösterildiği gibi ilerlemeyi
gösterir.
H1P H2P H3P H4P H5P H6P H7P
x c w w w w w
Adım 1
x c x w w w w
Adım 2
x c x x w w w
Adım 3
x c x x x w w
Adım 4
x c x x x x w
Adım 5
5. Adım 5'e gelinir (3 bar altında basınç düşüşü) veya işletim
durursa (30 dakika sonra) gaz stop vanasını kapatın.
6. Ana güç girişini kapatın.
Üniteyi tekrar çalıştırmadan önce her iki stop vanasını da
tekrar açtığınızdan emin olun.

13. Bertaraf gereksinimleri

Ünitenin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili
işlemler yerel ve ulusal mevzuata uygun olarak gerçekleştirilmelidir.
Montaj kılavuzu
17
14. Ünite özellikleri
Teknik özellikler
011
Muhafaza malzemesi
Boyutlar yük. x gen. x
(mm)
1345 x 900 x 320
der.
Ağırlık (kg) 120
Çalışma sahası
–20/20
• ısıtma (min./maks.) (°C)
• kullanım sıcak suyu (°C)
–20/35
(min./maks.)
Soğutucu yağı Daphne FVC68D
Boru bağlantısı
• sıvı (mm) 9,52
• gaz (mm) 15,9
Elektrik özellikleri
011
V1
Faz 1N~
Frekans (Hz)
Voltaj aralığı
• minimum (V) 220/380
• maksimum (V) 240/415
Nominal çalışma akımı 15,9
(A)
Model
014 016
Boyanmış galvanize çelik
1345 x 900 x 320 1345 x 900 x 320
120 120
–20/20 –20/20
–20/35 –20/35
Daphne FVC68D Daphne FVC68D
9,52 9,52
15,9 15,9
Model
014 016
Y1 V1 Y1 V1
3N~ 1N~ 3N~ 1N~ 3N~
50 50 50
220/380 220/380
240/415 240/415
5,3 20,2 6,77 22,2 7,79
RRRQ011~016AAV1+Y1
Hava su tipi ısı pompası için dış ünite
4PW55782-1
Y1
