PS.......................... Schakelvoeding
Q1DI ...................... Lokaal te voorziene aardlekschakelaar (300 mA)
R1,R2 .................... Weerstand
R1T........................ Thermistor (lucht)
R2T........................ Thermistor (uitblaas)
R2T................ # ..... Thermistor (M1C afvoer)
R3T........................ Thermistor (aanzuiging 1)
R4T................ * ..... Thermistor (warmtewisselaar)
R4T................ # ..... Thermistor (warmtewisselaar nakoeling)
R5T........................ Thermistor (aanzuiging 2)
R6T................ * ..... Thermistor (nakoeling warmtewisselaar)
R6T................ # ..... Thermistor (warmtewisselaar)
R7T........................ Thermistor (vloeistofleiding 1)
R8T........................ Thermistor (vloeistofleiding 2)
R9T................ # ..... Thermistor (voedingsmodule)
S1NPH................... Druksensor (hoog)
S1NPL ................... Druksensor (laag)
S1PH ..................... Drukschakelaar (hoog)
V1R........................ Voedingsmodule
V2R................ * ..... Diodemodule
V2R................ # ..... Voedingsmodule
V3R........................ Diodemodule
V1T ................ * ..... IGBT (Bipolaire transistor met geïsoleerde poort)
X1M ....................... Klemmenstrook (voeding)
X2M ....................... Klemmenstrook (besturing)
Y1E........................ Elektronische expansieklep (hoofd)
Y3E........................ Elektronische expansieklep (nakoeling)
Y1S........................ Solenoïdeventiel (4-wegsklep)
Y2S........................ Solenoïdeventiel (warm gas)
Y3S........................ Solenoïdeventiel (ontlaadcircuit)
Z1C~Z8C ....... * ..... Ontstoringsfilter (ferrietkern)
Z1C~Z7C ....... # ..... Ontstoringsfilter (ferrietkern)
Z1F~Z4F........ * ..... Ontstoringsfilter
Z1F~Z3F........ # ..... Ontstoringsfilter
Tabel met onderdelen
* Alleen voor V1-modellen
# Alleen voor Y1-modellen
Opmerkingen
1 Dit bedradingsschema geldt alleen voor de buitenunit.
4 Zie de sticker met het bedradingsschema (op de
achterkant van de frontplaat) voor instructies over het
gebruik van de BS1~BS5 DS1-1, DS1-2 schakelaars.
5 Sluit de beveiliging S1PH niet kort om de unit te laten
functioneren.
7 Zie de montagehandleiding voor de aansluitbedrading
naar binnenunit-buitenunit transmissie F1-F2.
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
4PW55782-1

9.3. Systeemoverzicht lokale bedrading

(Zie afbeelding 9)
1 Aardlekschakelaar
2 Lokale zekering
3 Afstandsbediening
9.4. Voorzorgsmaatregelen voor de bedrading van de
voeding en tussen de units
Voer de stroomkabel (inclusief de aardingskabel en, indien van
toepassing, de kabel van de bodemplaatverwarming) doorheen
de voedingsuitlaatpoort aan de voorkant, zijkant of achterkant
van de buitenunit.
Voer de transmissiekabels doorheen de kabeluitlaatpoort of de
leidingsuitlaatpoort, of maak een gat in de voorkant, de zijkant of
de achterkant van de buitenunit. (Zie afbeelding 8).
A Naar de achterkant
B Naar de zijkant
C Naar de voorkant
1 Voedingsklemmenstrook (X1M)
2 Besturingsbedrading tussen units
3 Stroomkabel met aardingskabel. (Houd voldoende afstand tussen
de stroomkabel en de besturingsbedrading).
4 Klem (lokaal te voorzien)
5 Bevestigingsplaat afsluiter
6 Stroomkabel
7 Aardingskabel (geel/groen)
8 Bevestig de besturingsbedrading met de klem
9 Besturingsklemmenblok (X2M)
10 Onderlinge verbindingskabel voor bodemplaatverwarming
(alleen RRRQ)

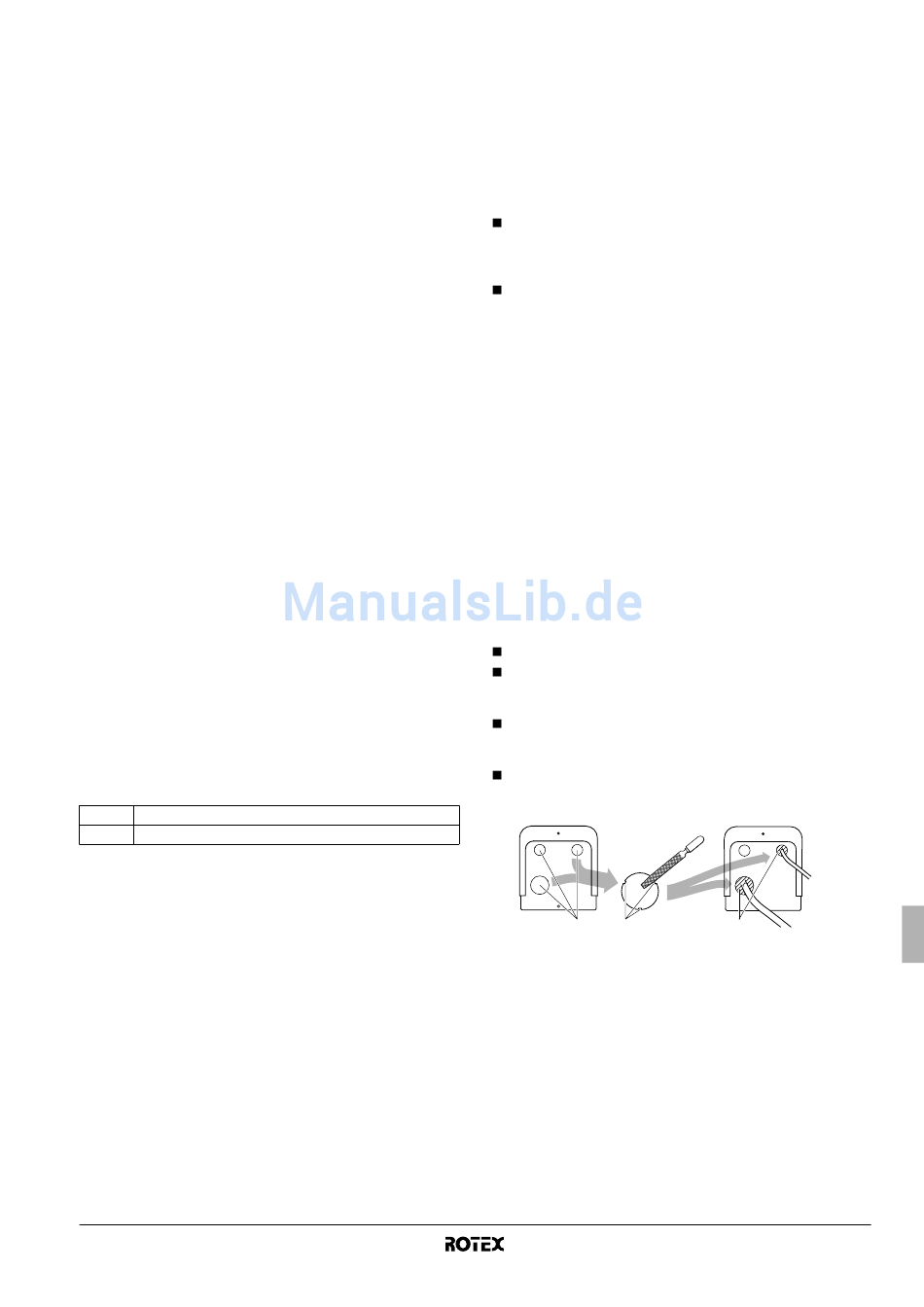

Voorzorgsmaatregelen bij het uitslaan van de uitbreekopeningen
Het uitslaan van een breekplaat gebeurt met een hamer.
Na het uitslaan van de uitbreekopeningen brengt u best wat
reparatieverf aan op de randen en omgeving om roestvorming te
voorkomen.
Verwijder eventuele bramen van de uitbreekopeningen en
omwikkel de bedrading met beschermtape om beschadiging
ervan bij het doorvoeren te voorkomen.
Stop de uitbreekgaten dicht met verpakkingsmateriaal (ter
plaatse klaarmaken) als de mogelijkheid bestaat dat kleine
dieren via de gaten binnendringen in het systeem.
1 2
1 Uitbreekgat
2 Braam
3 Verpakkingsmateriaal
3
