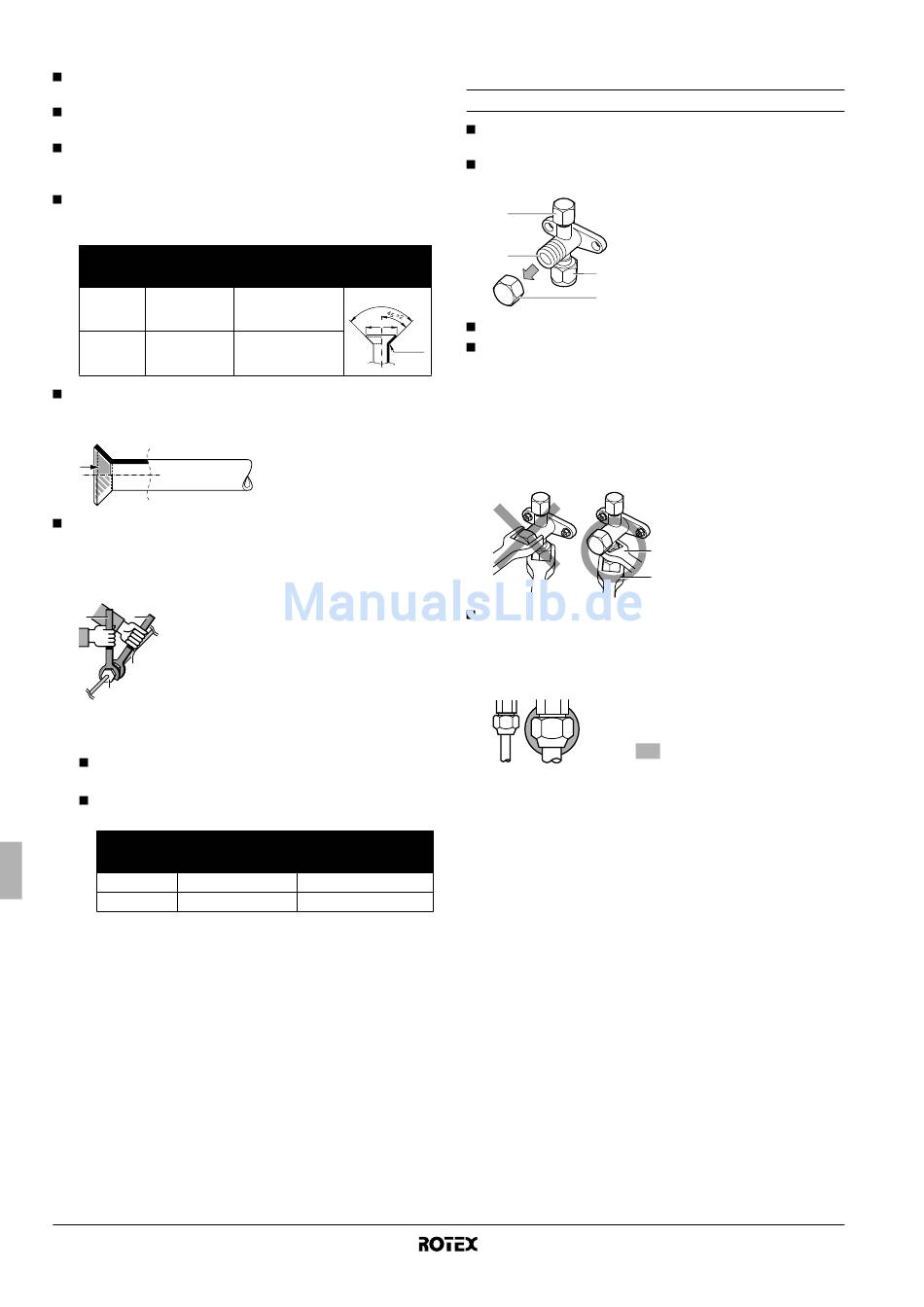

6.2. Directives pour la connexion des évasements
Les évasements ne doivent pas être réutilisés. En refaire de
nouveaux pour éviter les fuites.
Utiliser un coupe-tubes et un outil pour évasement adapté au
réfrigérant utilisé.
Utiliser uniquement les écrous évasés recuits accompagnant
l'unité. L'utilisation d'écrous évasés différents peut provoquer la
fuite de réfrigérant.
Se reporter au tableau des dimensions d'évasements et des
couples de serrage (trop de serrage entraînera un éclatement
de l'évasement).
Taille des
tuyaux Couple de
(mm) serrage (N•m)
Ø9,5 33~39
Ø15,9 63~75
Au moment de placer le boulon du raccord, enduire sa surface
interne d'huile volatile (éther ou ester), puis donner 3 ou 4 tours
à la main avant de le serrer fermement.
Lors du desserrage d'un écrou évasé, utiliser toujours deux clés
ensemble.
Lors du raccordement du tuyau, utiliser toujours une clé à vis et
une clé dynamométrique ensemble pour serrer l'écrou évasé
afin d'éviter qu'il se fissure et présente une fuite.
4 2 1 Raccord de tuyaux
2 Clé à vis
3 Ecrou évasé
1
4 Clé dynamométrique
3
Non recommandé, uniquement en cas d'urgence.
Si vous êtes amené à raccorder un tuyau sans clé dynamo-
métrique, suivre la méthode d'installation ci-dessous:
Serrer l'écrou évasé à l'aide de la clé jusqu'à ce que le
couple de serrage augmente soudainement.
A partir de cette position, serrer davantage l'écrou évasé
selon l'angle illustré ci-dessous:
Angle de serrage
Taille des supplémentaire
tuyaux (mm) (degrés)
Ø9,5 60~90
Ø15,9 30~60
Manuel d'installation
8
Dimensions Forme de
d'évasement A l'évasement
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Longueur de bras
recommandée pour la clé
(mm)
±200
±300
6.3. Directives relatives à la manipulation de la vanne
d'arrêt
Mesures à prendre pour manipuler la vanne d'arrêt
Veiller à maintenir les vannes d'arrêt ouvertes pendant le
fonctionnement.
La figure ci-dessous illustre le nom de chaque pièce requise
pour manipuler la vanne d'arrêt.
1
1
2
2
3
3
4
4
La vanne d'arrêt est obturée en usine.
Ne pas exercer de force excessive sur la vanne d'arrêt. Cela
risque de casser le corps de la vanne.
Etant donné que la plaque de fixation de la vanne d'arrêt risque
de se déformer en cas d'utilisation d'une clé dynamométrique
uniquement pour desserrer ou serrer l'écrou évasé, toujours
veiller à bloquer la vanne d'arrêt avec une clé à vis, puis
desserrer ou serrer l'écrou évasé avec une clé dynamométrique.
Ne pas placer la clé sur le couvercle de vanne d'arrêt car cela
peut provoquer une fuite de réfrigérant.
La pression de fonctionnement côté réfrigérant peut être basse
(par exemple, le fonctionnement du chauffage lorsque la
température extérieure est basse), rendre suffisamment
étanche l'écrou évasé dans la vanne d'arrêt sur la ligne de gaz
avec du produit d'étanchéité au silicone pour empêcher le gel.
Unité extérieure pour pompe à chaleur air à eau
Orifice de service et couvercle
d'orifice de service
Vanne d'arrêt
Connexion des câbles sur site
Couvercle de la vanne d'arrêt
1 Clé à vis
2 Clé dynamométrique
1
2
Matériau d'isolation au silicone
(Vérifier qu'il n'y a pas de trou)
RRRQ011~016AAV1+Y1
4PW55782-1
