7. L
EIDINGAANSLUITINGEN

7.1. Koelmiddelleidingen

Lokale leidingen kunnen in vier richtingen worden geïnstalleerd.
Afbeelding - Lokale leidingen in vier richtingen (Zie afbeelding 5)
1 Boor
2 Middendeel rond doorsteekgat
3 Uitbreekgat
4 Opening
5 Aansluitleiding vloeistof (lokaal aan te kopen)
6 Onderste frame
7 Voorplaat
8 Leidinguitlaatplaat
9 Schroef voorplaat
10 Schroef leidinguitlaatplaat
A Voor
B Achter
C Zijkant
D Beneden
Wanneer u de leiding zijdelings aansluit (aan de achterkant), moet u
het leidingdeksel (achterkant) verwijderen zoals afgebeeld in
afbeelding 7.
1 Leidingdeksel (achterkant)
Om de aansluitleiding naar omlaag te monteren, moet u met een
boor van Ø6 mm een gat maken in het middelste deel rond het
doorsteekgat. (Zie afbeelding 5).
Wanneer u twee gleuven uitsnijdt, kunt u de installatie uitvoeren
zoals afgebeeld in afbeelding 5.
(Breng de openingen aan met een metaalzaag.)
Na het maken van het doorsteekgat brengt u best reparatieverf
aan op de rand en de uiteinden om roest te voorkomen.
7.2. Voorkomen dat vreemde voorwerpen in het
systeem terechtkomen

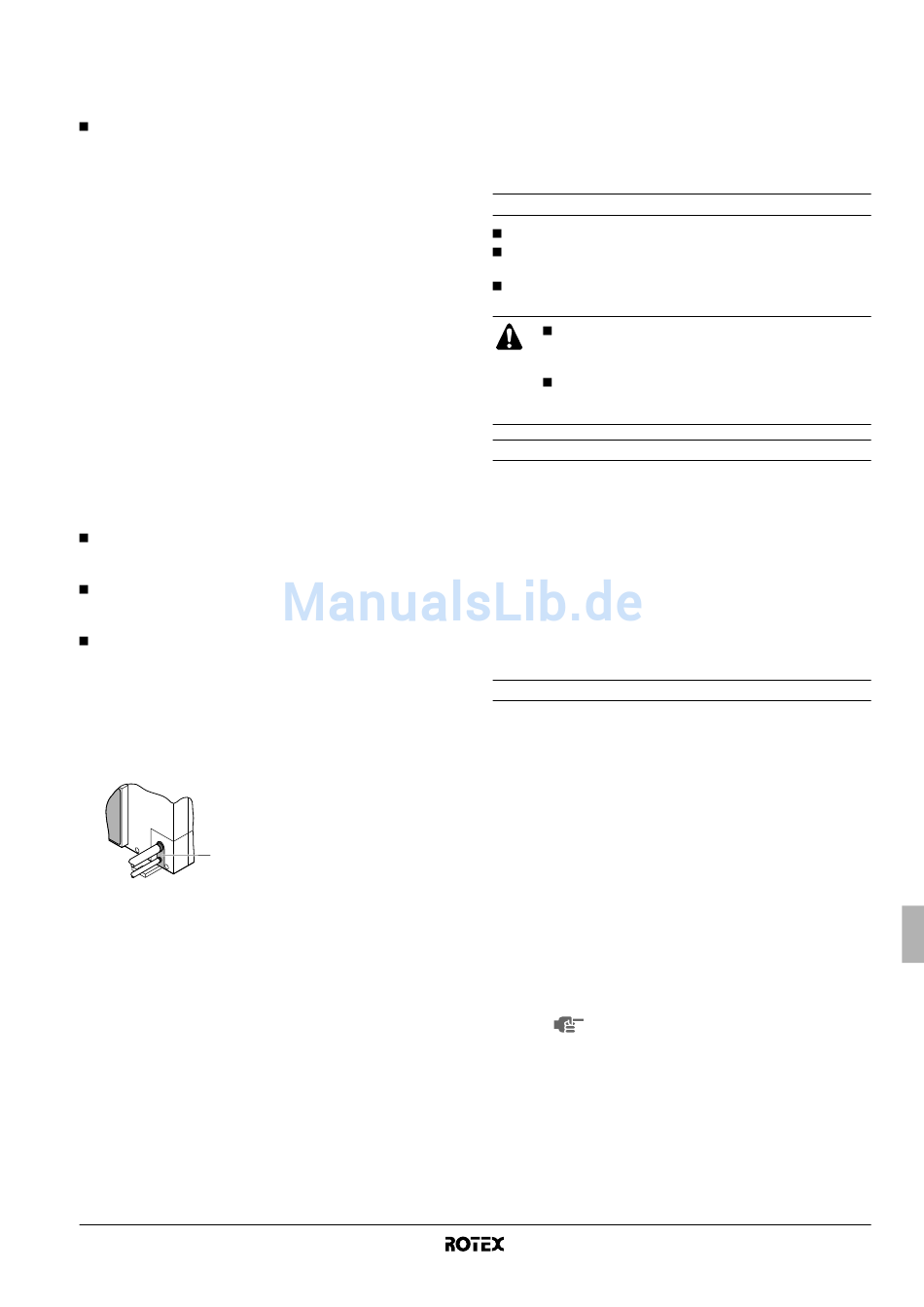

Dicht de doorvoeropeningen van de leiding af met stopverf of
isolatiemateriaal (lokaal te voorzien), zoals afgebeeld.
1
Insecten of kleine dieren die in de buitenunit binnendringen kunnen
kortsluiting veroorzaken in de elektriciteitskast.
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
4PW55782-1
1 Stopverf of isolatiemateriaal
(lokaal te voorzien)

7.3. Lektest en ontluchten

Na het beëindigen van alle leidingwerkzaamheden en nadat de
buitenunit op de binnenunit is aangesloten, moet u (a) controleren op
lekken in de koelmiddelleiding en (b) vacuümdrogen om alle vocht uit
de koelmiddelleiding te verwijderen.
Als de koelmiddelleiding vocht kan bevatten (bijvoorbeeld regenwater
in de leiding), moet u eerst vacuümdrogen zoals hieronder
beschreven tot alle vocht is verwijderd.

Algemene richtlijnen

Alle leidingen in de unit zijn in de fabriek op lekken getest.
Gebruik een 2-traps vacuümpomp met terugslagklep die tot
–100,7 kPa (5 Torr absoluut, –755 mm Hg) kan vacumeren.
Sluit de vacuümpomp aan op zowel de servicepoort van de
gasafsluiter als de vloeistofafsluiter voor een betere efficiëntie.
Ontlucht niet met koelmiddel. Gebruik een vacuüm-
pomp om de installatie te ontluchten. Er wordt geen
extra koelmiddel geleverd voor ontluchting.
Zorg ervoor dat de gasafsluiter en vloeistofafsluiter
goed gesloten zijn alvorens over te gaan tot de lektest
of het vacuümdrogen.
Setup
(Zie afbeelding 6)
1 Reduceerventiel
2 Stikstof
3 Sifonsysteem
4 Vacuümpomp
5 Klep A
6 Afsluiter gasleiding
7 Afsluiter vloeistofleiding
8 Servicepoort van afsluiter
9 Vulslang
Lektest
De lektest moet in overeenstemming zijn met EN 378-2.
1 Vacuümlektest
1.1 Vacumeer het systeem aan de vloeistof- en gasleiding tot
–100,7 kPa (5 Torr).
1.2 Schakel de vacuümpomp uit zodra de waarde is bereikt en
controleer of de druk minstens 1 minuut niet stijgt.
1.3 Als de druk stijgt,
vacuümdrogen hieronder) of lekken bevatten.
2 Druklektest
2.1 Breek het vacuüm door het onder druk te brengen met
stikstofgas tot een minimum meterdruk van 0,2 MPa
(2 bar).
Stel de meterdruk nooit in op een waarde die groter is dan
de maximum bedrijfsdruk van de unit, d.w.z. 4,0 MPa
(40 bar).
2.2 Test op lekken met een bellentestoplossing op alle
leidingverbindingen.
Gebruik een aanbevolen bellentestoplossing van
bij uw groothandelaar.
Gebruik geen zeepwater, aangezien dit de
flaremoer kan doen barsten (zeepwater kan zout
bevatten, en dit absorbeert vocht, dat kan
bevriezen wanneer de leiding koud wordt), en/of
corrosie van
veroorzaken (zeepwater kan ammonia bevatten
dat een corrosief effect veroorzaakt tussen de
messing flaremoer en de koperen flare).
2.3 Verwijder alle stikstofgas.
kan het systeem vocht (zie
de flareverbindingen kan
Montagehandleiding
9
