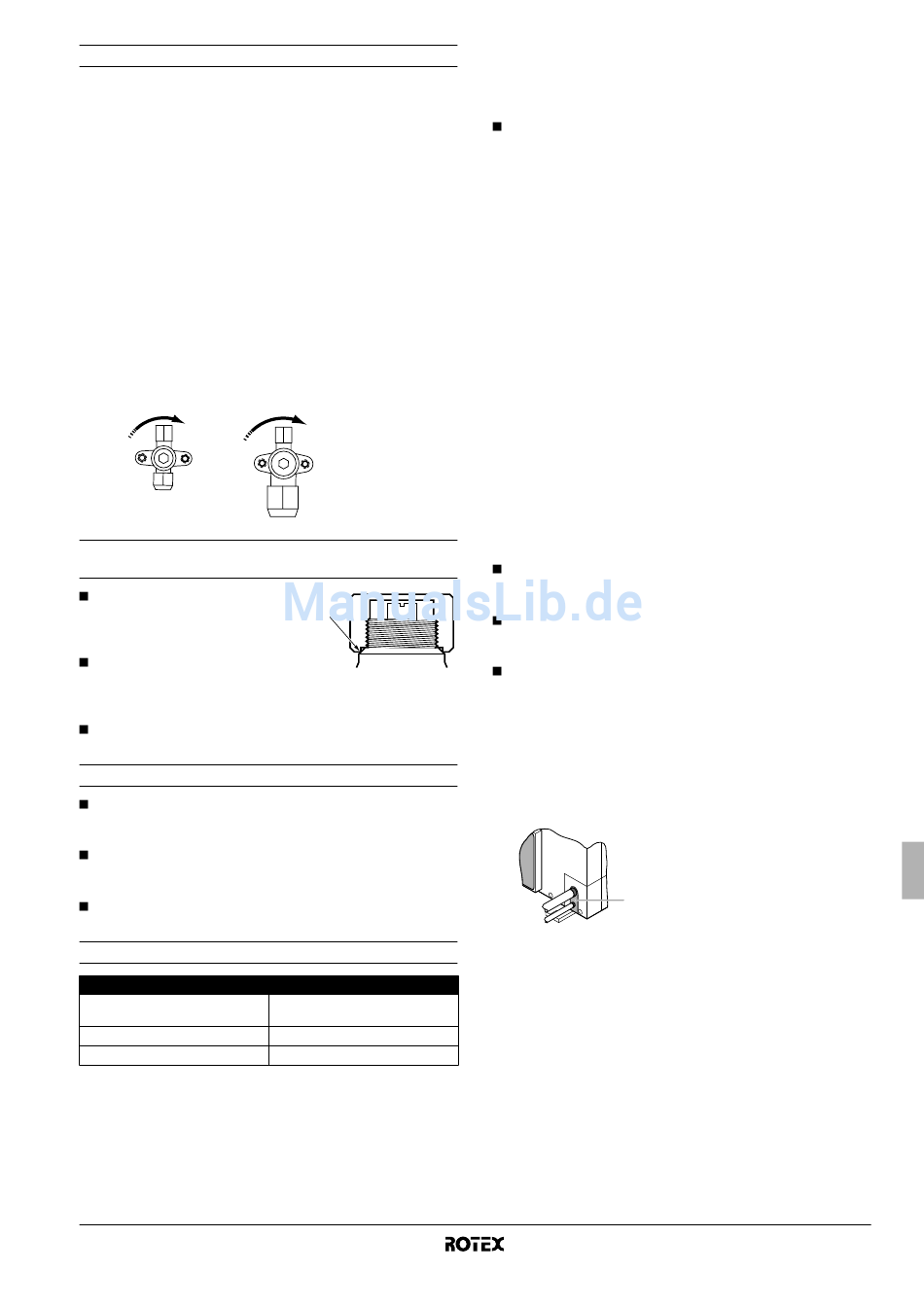

Ouverture/fermeture de la vanne d'arrêt
Ouverture de la vanne d'arrêt
1. Enlever le couvercle de la vanne.
2. Insérer une clé hexagonale (côté liquide: 4 mm/côté gaz: 6 mm)
dans la vanne d'arrêt et tourner la vanne d'arrêt dans le sens
contraire des aiguilles d'une montre.
3. Lorsque la vanne d'arrêt ne peut pas tourner plus loin, cesser le
mouvement de rotation.
La vanne est maintenant ouverte.
Fermeture de la vanne d'arrêt
1. Enlever le couvercle de la vanne.
2. Insérer une clé hexagonale (côté liquide: 4 mm/côté gaz: 6 mm)
dans la vanne d'arrêt et tourner la vanne d'arrêt dans le sens
des aiguilles d'une montre.
3. Lorsque la vanne d'arrêt ne peut pas tourner plus loin, cesser le
mouvement de rotation.
La vanne est maintenant fermée.
Sens de fermeture
Côté liquide
Mesures à prendre pour manipuler le couvercle de la vanne
d'arrêt
Le couvercle de la vanne d'arrêt est
rendu étanche à l'endroit indiqué
par une flèche. Prendre soin de ne
pas l'endommager.
Après avoir manipulé la vanne
d'arrêt, veiller à serrer le couvercle
de la vanne d'arrêt fermement. Pour connaître le couple de
serrage, se reporter au tableau ci-dessous.
Une fois le couvercle de la vanne d'arrêt resserré, s'assurer qu'il
n'existe aucune fuite de réfrigérant.
Mesures à prendre pour manipuler l'orifice de service
Toujours utiliser un tuyau de charge équipé d'une broche
d'enfoncement de vanne étant donné que l'orifice de service est
une vanne de type Schrader.
Après avoir manipulé l'orifice de service, veiller à serrer le
couvercle d'orifice de service fermement. Pour connaître le
couple de serrage, se reporter au tableau ci-dessous.
Une fois le couvercle d'orifice de service resserré, s'assurer qu'il
n'existe aucune fuite de réfrigérant.

Couples de serrage

Élément
Couvercle de vanne d'arrêt, côté
liquide
Couvercle de vanne d'arrêt, côté gaz
Couvercle d'orifice de service
RRRQ011~016AAV1+Y1
Unité extérieure pour pompe à chaleur air à eau
4PW55782-1
Côté gaz
Couple de serrage (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
7. B
RANCHEMENT DES TUYAUTERIES
7.1. Tuyauterie de réfrigérant
Les tuyauteries non fournies peuvent être installées dans quatre
directions.
Figure - Tuyauteries locales dans quatre directions (Voir à la
figure 5)
1 Forer
2 Zone centrale autour du trou éjecteur
3 Trou à enfoncer
4 Fente
5 Raccordement du tuyau de liquide (non fourni)
6 Bâti inférieur
7 Plaque frontale
8 Plaque de sortie de la tuyauterie
9 Plaque frontale de la vis
10 Plaque de sortie de la tuyauterie
A Avant
B Arrière
C Côtés
D Dessous
Lors du branchement de la tuyauterie dans le sens latéral (à
l'arrière), déposer le couvercle de tuyau (arrière) en se référant à la
figure 7.
1 Couvercle de tuyauterie (arrière)
Pour relier le tuyau de connexion à l'unité vers le bas, faites un
trou éjecteur en pénétrant dans la zone centrale entourant le
trou éjecteur en utilisant un foret de Ø6 mm. (Voir à la figure 5).
La découpe des deux fentes permet l'installation montrée dans
la figure 5.
(Utiliser une scie métallique pour découper les fentes.)
Après avoir forer le trou éjecteur, il est recommandé d'appliquer
une peinture de réparation sur le côté et les surfaces
avoisinantes pour éviter la corrosion.
7.2. Eviter la pénétration d'objets étrangers
Obturer les trous de la tuyauterie avec du mastic ou de l'isolant (non
fourni) pour éliminer tous les trous comme mentionné sur
l'illustration.
1
Des insectes ou petits animaux entrant dans l'unité extérieure
peuvent provoquer un court-circuit dans le coffret électrique.
1 Mastic et matériel isolant
(non fourni)
Manuel d'installation
9
