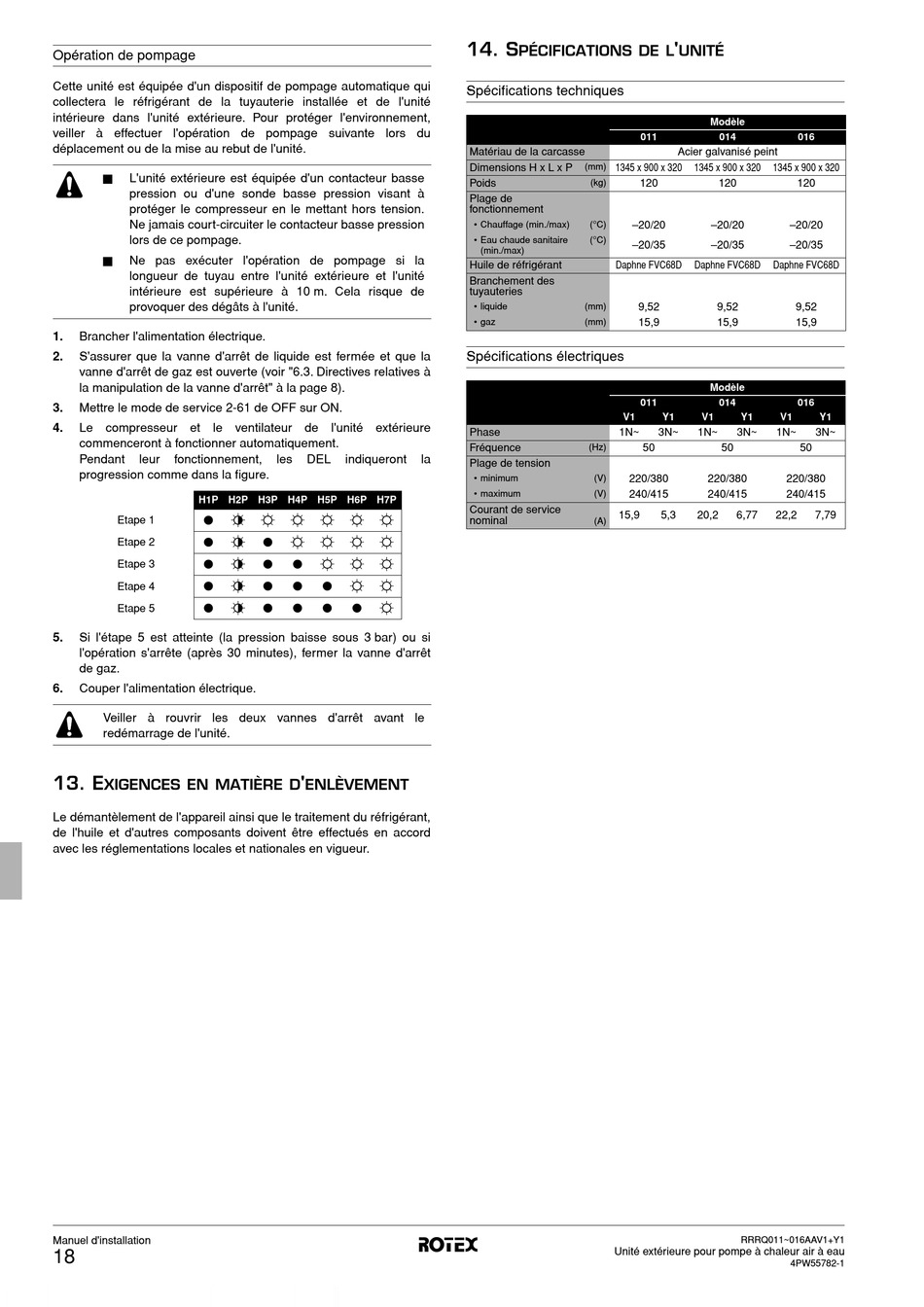

Opération de pompage
Cette unité est équipée d'un dispositif de pompage automatique qui
collectera le réfrigérant de la tuyauterie installée et de l'unité
intérieure dans l'unité extérieure. Pour protéger l'environnement,
veiller à effectuer l'opération de pompage suivante lors du
déplacement ou de la mise au rebut de l'unité.
L'unité extérieure est équipée d'un contacteur basse
pression ou d'une sonde basse pression visant à
protéger le compresseur en le mettant hors tension.
Ne jamais court-circuiter le contacteur basse pression
lors de ce pompage.
Ne pas exécuter l'opération de pompage si la
longueur de tuyau entre l'unité extérieure et l'unité
intérieure est supérieure à 10 m. Cela risque de
provoquer des dégâts à l'unité.
1. Brancher l'alimentation électrique.
2. S'assurer que la vanne d'arrêt de liquide est fermée et que la
vanne d'arrêt de gaz est ouverte (voir "6.3. Directives relatives à
la manipulation de la vanne d'arrêt" à la page 8).
3. Mettre le mode de service 2-61 de OFF sur ON.
4. Le compresseur et le ventilateur de l'unité extérieure
commenceront à fonctionner automatiquement.
Pendant leur fonctionnement,
progression comme dans la figure.
H1P H2P H3P H4P H5P H6P H7P
x c w w w w w
Etape 1
x c x w w w w
Etape 2
x c x x w w w
Etape 3
x c x x x w w
Etape 4
x c x x x x w
Etape 5
5. Si l'étape 5 est atteinte (la pression baisse sous 3 bar) ou si
l'opération s'arrête (après 30 minutes), fermer la vanne d'arrêt
de gaz.
6. Couper l'alimentation électrique.
Veiller à rouvrir les deux vannes d'arrêt avant le
redémarrage de l'unité.
13. E
XIGENCES EN MATIÈRE D
Le démantèlement de l'appareil ainsi que le traitement du réfrigérant,
de l'huile et d'autres composants doivent être effectués en accord
avec les réglementations locales et nationales en vigueur.
Manuel d'installation
18
les DEL indiqueront la
'
ENLÈVEMENT
14. S
PÉCIFICATIONS DE L
Spécifications techniques
011
Matériau de la carcasse
Dimensions H x L x P (mm) 1345 x 900 x 320
Poids (kg) 120
Plage de
fonctionnement
• Chauffage (min./max) (°C) –20/20
• Eau chaude sanitaire (°C)
–20/35
(min./max)
Huile de réfrigérant Daphne FVC68D
Branchement des
tuyauteries
• liquide (mm) 9,52
• gaz (mm) 15,9
Spécifications électriques
011
V1
Phase 1N~
Fréquence (Hz)
Plage de tension
• minimum (V) 220/380
• maximum (V) 240/415
Courant de service
15,9
nominal
(A)
Unité extérieure pour pompe à chaleur air à eau
'
UNITÉ
Modèle
014 016
Acier galvanisé peint
1345 x 900 x 320 1345 x 900 x 320
120 120
–20/20 –20/20
–20/35 –20/35
Daphne FVC68D Daphne FVC68D
9,52 9,52
15,9 15,9
Modèle
014 016
Y1 V1 Y1 V1
3N~ 1N~ 3N~ 1N~ 3N~
50 50 50
220/380 220/380
240/415 240/415
5,3 20,2 6,77 22,2 7,79
RRRQ011~016AAV1+Y1
4PW55782-1
Y1
