Wanneer u de flaremoer bevestigt, smeert u eerst de binnenkant
van de flare in met ether- of esterolie en draait u ze vervolgens
met de hand 3 of 4 slagen vast, voordat u ze stevig vastschroeft.
Draai een flaremoer altijd los met behulp van twee sleutels in
combinatie met elkaar.
Gebruik bij het aansluiten van de leidingen altijd een combinatie
van moersleutel en momentsleutel om de flaremoer vast te
draaien en te voorkomen dat de flaremoer barst en een lek
veroorzaakt.
4 2 1 Leidingverbinding
2 Moersleutel
3 Flaremoer
1
4 Momentsleutel
3
Alleen voor noodgevallen
Wanneer u geen andere keuze hebt dan de leiding zonder
momentsleutel te verbinden,
installatiemethode:
Draai de flaremoer vast met een moersleutel tot het
aanhaalmoment plots stijgt.
Ga vanaf dat punt voort met het aantrekken van de flaremoer
in de volgende hoek:
Leidingmaat Verdere aantrekhoek
(mm) (graden)
Ø9,5 60~90
Ø15,9 30~60

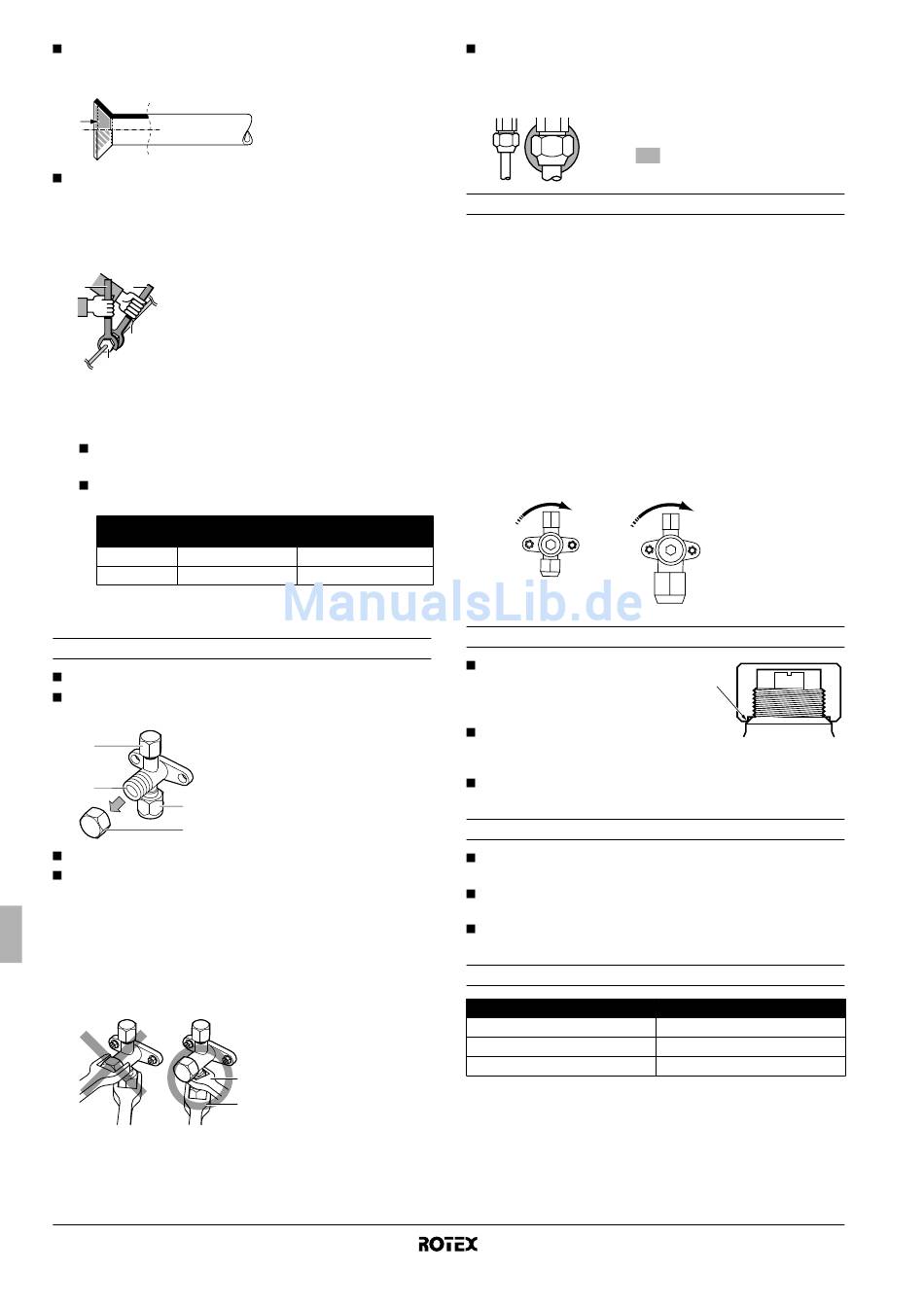

6.3. Richtlijnen bij het gebruik van de afsluiter

Waarschuwingen bij het gebruik van de afsluiter
Houd beide afsluiters tijdens de werking open.
In de onderstaande afbeelding ziet u de naam van elk onderdeel
dat vereist is bij het omgaan met de afsluiter.
1
1
2
3
2
4
3
4
De afsluiter is gesloten in de fabriek.
Oefen geen overmatige kracht uit op de afsluiter. Anders kan de
afsluiter afbreken.
Aangezien de bevestigingsplaat van de afsluiter vervormd kan
worden wanneer u de flaremoer los- of vastdraait met alleen een
momentsleutel, moet u de afsluiter altijd vasthouden met een
moersleutel, en dan de flaremoer los- of vastdraaien met een
momentsleutel.
Zet de moersleutel niet op het afsluiterdeksel, aangezien dit een
koelmiddellek kan veroorzaken.
Montagehandleiding
8
volg dan de volgende
Aanbevolen armlengte
van moersleutel (mm)
±200
±300
Servicepoort en servicepoortdeksel
Afsluiter
Aansluiting lokale leiding
Deksel afsluiter
1 Moersleutel
2 Momentsleutel
1
2
De bedrijfsdruk aan de koelmiddelzijde kan laag zijn
(bijvoorbeeld verwarmen bij lage buitentemperatuur); dicht de
flaremoer in de afsluiter op de gasleiding goed af met siliconen
om bevriezing te voorkomen.
Afsluiter openen/sluiten
Afsluiter openen
1. Verwijder het klepdeksel.
2. Steek een inbussleutel (vloeistofzijde: 4 mm / gaszijde: 6 mm) in
de afsluiter en draai de afsluiter linksom.
3. Stop met draaien zodra de afsluiter niet meer verder draait.
De afsluiter is nu open.
Afsluiter sluiten
1. Verwijder het klepdeksel.
2. Steek een inbussleutel (vloeistofzijde: 4 mm / gaszijde: 6 mm) in
de afsluiter en draai de afsluiter rechtsom.
3. Stop met draaien zodra de afsluiter niet meer verder draait.
De afsluiter is nu dicht.
Sluitrichting
Vloeistofzijde
Waarschuwingen bij het gebruik van het afsluiterdeksel
Het afsluiterdeksel is verzegeld op
de plaats die door de pijl wordt
aangegeven. Zorg dat u het niet
beschadigt.
Draai het afsluiterdeksel goed vast
nadat u de afsluiter hebt gebruikt.
Zie de tabel hieronder voor het aanhaalmoment.
Controleer na het vastdraaien van het afsluiterdeksel op
koelmiddellekken.
Waarschuwingen bij het omgaan met de servicepoort
Gebruik altijd een vulslang met een drukpen omdat de
servicepoort een Schrader-klep is.
Draai het servicepoortdeksel goed vast nadat u de servicepoort
hebt gebruikt. Zie de tabel hieronder voor het aanhaalmoment.
Controleer na het vastdraaien van het servicepoortdeksel op
koelmiddellekken.
Aanhaalmomenten
Item
Afsluiterdeksel, vloeistofzijdig
Afsluiterdeksel, gaszijdig
Servicepoortdeksel
Siliconenafdichting
(Zorg ervoor dat er geen
openingen blijven)
Gaszijde
Aanhaalmoment (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
4PW55782-1
