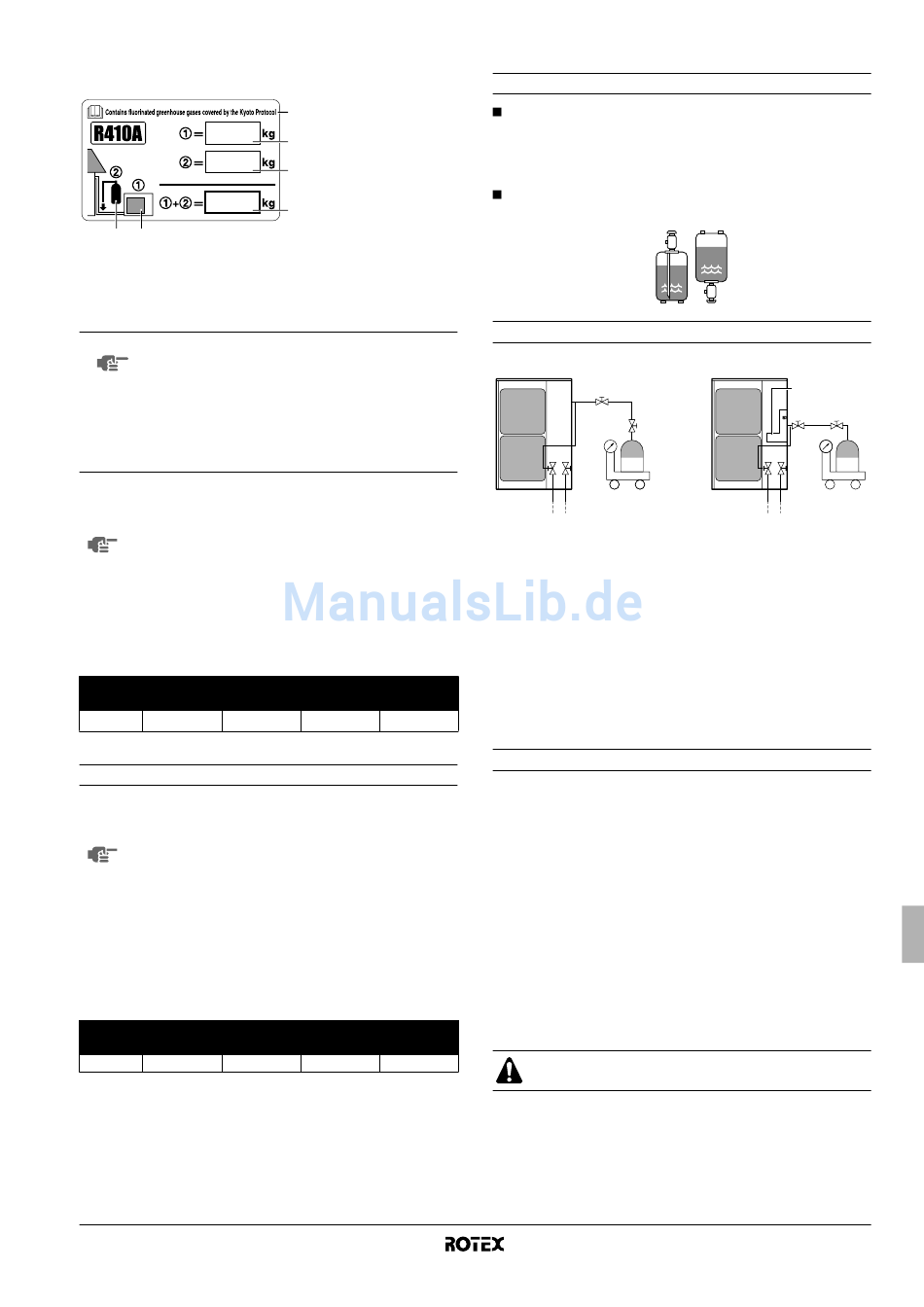

Het ingevulde label moet aan de binnenkant van het product en in de
buurt van de vulpoort van het product worden aangebracht (bijv. op
de binnenkant van het servicedeksel).
6 5
LET OP Volgens de nationale toepassing van de EU-regel-
geving over bepaalde gefluoreerde broeikasgassen
kan het vereist zijn om de informatie op de unit te
voorzien in de officiële nationale taal. Daarvoor wordt
bij de unit een bijkomend meertalig label over
gefluoreerde broeikasgassen geleverd.
Op de achterzijde van dat label vindt u de
kleefinstructies.

8.2. Extra hoeveelheid koelmiddel berekenen

Leidinglengte is de lengte van de gas- of vloeistofleiding
(neem de langste) in één richting.
U hoeft niet extra bij te vullen als de leidinglengte minder dan 10 m is.
Als de leidinglengte meer dan 10 m is, bepaal de extra hoeveelheid
koelmiddel die moet worden bijgevuld aan de hand van de tabel
hieronder.
Tabel 1: Extra hoeveelheid koelmiddel <unit: kg>
Lengte koelmiddelleidingen
3~10 m 10~20 m 20~30 m
(a)
0,54 1,08
(a) Geen extra vullen vereist
Bijvullen voltooien
Wanneer al het koelmiddel moet worden hervuld (bijv. na een lek),
zie de tabel hieronder voor de vereiste hoeveelheid koelmiddel.
Voer ook vacuümdrogen uit van de interne leidingen van
de unit alvorens opnieuw te vullen met koelmiddel. Gebruik
hiervoor de interne servicepoort van de unit. Gebruik NIET
de servicepoorten op de afsluiter (zie "6.3. Richtlijnen bij
het gebruik van de afsluiter" op pagina 8), aangezien
vacuümdrogen niet goed kan worden uitgevoerd met deze
poorten.
Buitenunits hebben 1 poort op de leiding. Tussen de
warmtewisselaar en de 4-wegs klep.
Tabel 2: Totale te vullen hoeveelheid <eenheid: kg>
Lengte koelmiddelleidingen
3~10 m 10~20 m 20~30 m
4,5 5,0 5,6
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
4PW55782-1
1 hoeveelheid koelmiddel
4
van het product gevuld in
de fabriek:
1 zie naamplaatje van de
unit
2
2 lokaal bijgevulde extra
hoeveelheid koelmiddel
3 totale hoeveelheid
3
koelmiddel
4 Bevat gefluoreerde
broeikasgassen die
onder het Kyoto-protocol
vallen
5 buitenunit
6 koelmiddelfles en
verdeelstuk voor vullen
30~40 m 40~50 m
1,62 2,16
30~40 m 40~50 m
6,1 6,7

8.3. Methode voor bijvullen van koelmiddel

Voorzorgsmaatregelen bij het vullen met R410A

Vul het koelmiddel bij in vloeibare toestand in de vloeistofleiding.
Aangezien R410A een gemengd koelmiddel is, verandert de
samenstelling als het in gasvormige toestand wordt gevuld. In
dit geval kan de normale werking van het systeem niet langer
worden verzekerd.
Controleer voor het vullen of er een sifon op de koelmiddelfles
zit en plaats de fles naargelang.
Vullen met een fles met
een sifon
Vul vloeibaar koelmiddel bij
met de fles rechtop.

Aansluiten van de tank

V1
4
5
1 2
6
3
1 Afsluiter vloeistofleiding
2 Afsluiter gasleiding
3 Naar binnenunit
4 Klep A
5 R410A-bus
6 Meetinstrument
7 Bevestigingsplaat van leiding
Wanneer de koelmiddeltank is aangesloten en de opgegeven
handeling is uitgevoerd, wordt de juiste hoeveelheid koelmiddel in het
systeem gebracht. Het koelmiddel moet worden bijgevuld volgens de
hieronder beschreven procedure.
Vullen terwijl de buitenunit stilstaat
Zie de afbeelding in "Aansluiten van de tank" op pagina 11.
1 Ga na hoeveel extra koelmiddel (gewicht) moet worden bijgevuld
in het hoofdstuk "Bijvullen van extra koelmiddel" in "Extra
hoeveelheid koelmiddel berekenen" op pagina 11 en noteer de
hoeveelheid op het label "Bijvullen van extra koelmiddel" dat
zich op de unit bevindt.
2 Open na afloop van het vacuümdrogen klep A en vul het extra
koelmiddel bij in vloeibare toestand via de servicepoort van de
vloeistofafsluiter en houd hierbij rekening met de volgende
instructies:
- Schakel de voeding van de buitenunit en binnenunit in
(hoofdcircuitschakelaar aan).
- Controleer of de gas- en vloeistofafsluiters dicht zijn.
- Stop de compressor en vul de gewenste hoeveelheid
koelmiddel bij.
Voorkomen van een defecte compressor. Vul niet meer
koelmiddel bij dan voorgeschreven.
Vullen met een fles
zonder sifon
Vul vloeibaar koelmiddel bij
met de fles ondersteboven.
Y1
7
4
5
1 2
6
3
