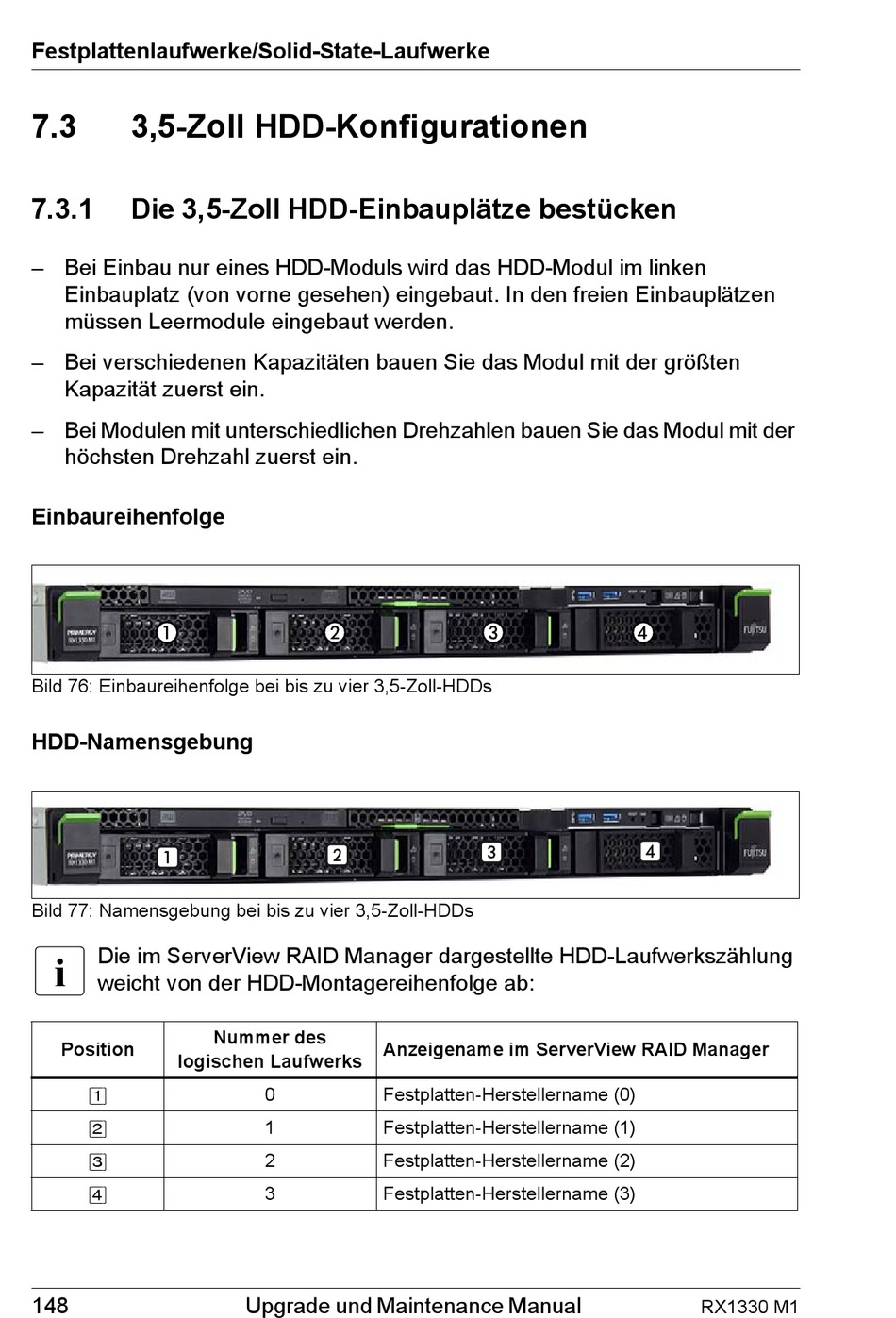

Festplattenlaufwerke/Solid-State-Laufwerke
7.3
3,5-Zoll HDD-Konfigurationen
7.3.1
Die 3,5-Zoll HDD-Einbauplätze bestücken
– Bei Einbau nur eines HDD-Moduls wird das HDD-Modul im linken
Einbauplatz (von vorne gesehen) eingebaut. In den freien Einbauplätzen
müssen Leermodule eingebaut werden.
– Bei verschiedenen Kapazitäten bauen Sie das Modul mit der größten
Kapazität zuerst ein.
– Bei Modulen mit unterschiedlichen Drehzahlen bauen Sie das Modul mit der
höchsten Drehzahl zuerst ein.
Einbaureihenfolge
Bild 76: Einbaureihenfolge bei bis zu vier 3,5-Zoll-HDDs
HDD-Namensgebung
Bild 77: Namensgebung bei bis zu vier 3,5-Zoll-HDDs
I
Die im ServerView RAID Manager dargestellte HDD-Laufwerkszählung
weicht von der HDD-Montagereihenfolge ab:
Position
logischen Laufwerks
[1]
[2]
[3]
[4]
148
Nummer des
Anzeigename im ServerView RAID Manager
0
Festplatten-Herstellername (0)
1
Festplatten-Herstellername (1)
2
Festplatten-Herstellername (2)
3
Festplatten-Herstellername (3)
Upgrade und Maintenance Manual
RX1330 M1
