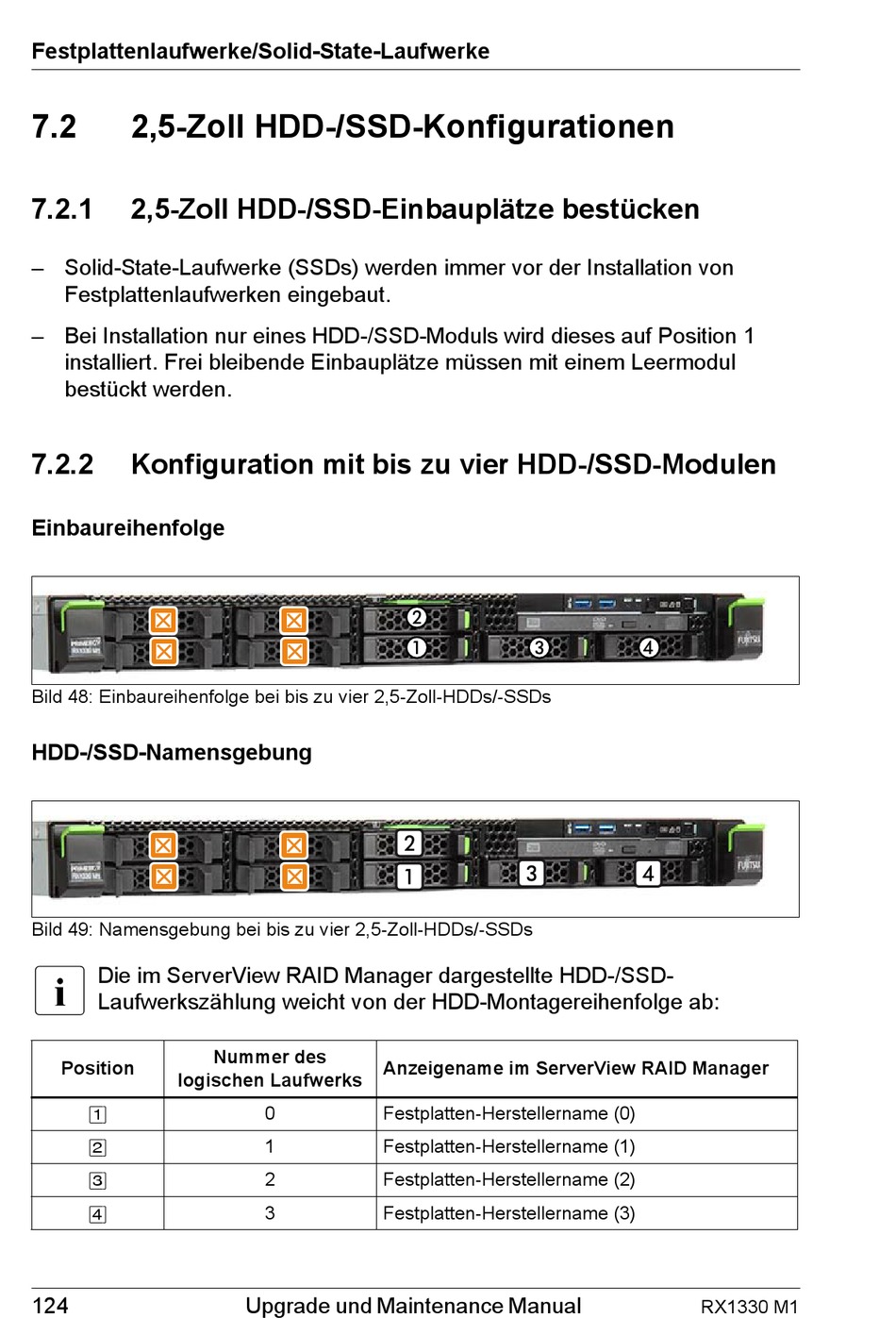

Festplattenlaufwerke/Solid-State-Laufwerke
7.2
2,5-Zoll HDD-/SSD-Konfigurationen
7.2.1
2,5-Zoll HDD-/SSD-Einbauplätze bestücken
– Solid-State-Laufwerke (SSDs) werden immer vor der Installation von
Festplattenlaufwerken eingebaut.
– Bei Installation nur eines HDD-/SSD-Moduls wird dieses auf Position 1
installiert. Frei bleibende Einbauplätze müssen mit einem Leermodul
bestückt werden.
7.2.2
Konfiguration mit bis zu vier HDD-/SSD-Modulen
Einbaureihenfolge
Bild 48: Einbaureihenfolge bei bis zu vier 2,5-Zoll-HDDs/-SSDs
HDD-/SSD-Namensgebung
Bild 49: Namensgebung bei bis zu vier 2,5-Zoll-HDDs/-SSDs
I
Die im ServerView RAID Manager dargestellte HDD-/SSD-
Laufwerkszählung weicht von der HDD-Montagereihenfolge ab:
Position
logischen Laufwerks
[1]
[2]
[3]
[4]
124
Nummer des
Anzeigename im ServerView RAID Manager
0
Festplatten-Herstellername (0)
1
Festplatten-Herstellername (1)
2
Festplatten-Herstellername (2)
3
Festplatten-Herstellername (3)
Upgrade und Maintenance Manual
RX1330 M1
