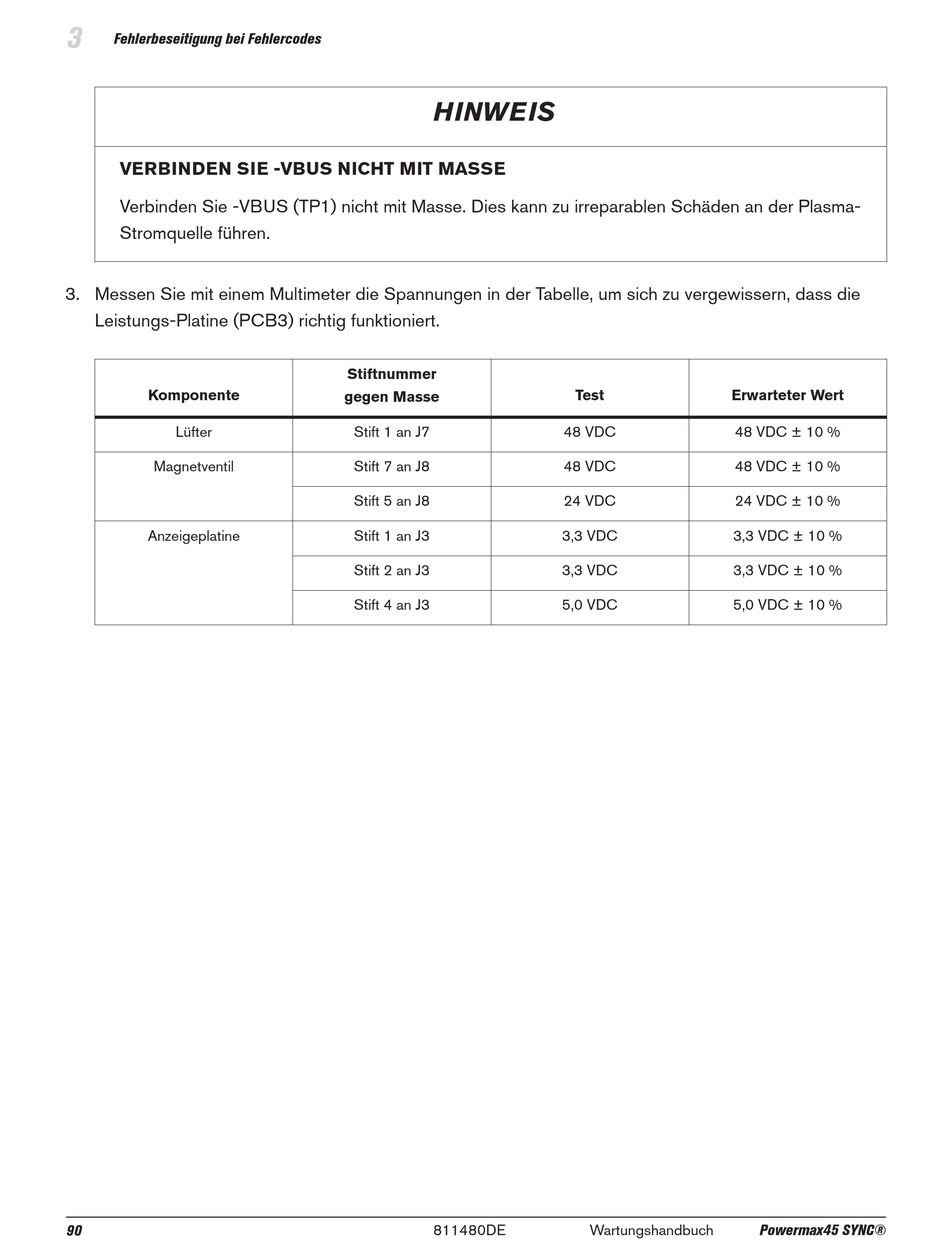

Hypertherm Powermax45 SYNC Wartungshandbuch Seite 90

3
Fehlerbeseitigung bei Fehlercodes
VERBINDEN SIE -VBUS NICHT MIT MASSE
Verbinden Sie -VBUS (TP1) nicht mit Masse. Dies kann zu irreparablen Schäden an der Plasma-
Stromquelle führen.
3. Messen Sie mit einem Multimeter die Spannungen in der Tabelle, um sich zu vergewissern, dass die
Leistungs-Platine (PCB3) richtig funktioniert.
Komponente
Lüfter
Magnetventil
Anzeigeplatine
90
HINWEIS
Stiftnummer
gegen Masse
Stift 1 an J7
Stift 7 an J8
Stift 5 an J8
Stift 1 an J3
Stift 2 an J3
Stift 4 an J3
811480DE
Test Erwarteter Wert
48 VDC 48 VDC ± 10 %
48 VDC 48 VDC ± 10 %
24 VDC 24 VDC ± 10 %
3,3 VDC 3,3 VDC ± 10 %
3,3 VDC 3,3 VDC ± 10 %
5,0 VDC 5,0 VDC ± 10 %
Wartungshandbuch Powermax45 SYNC®
