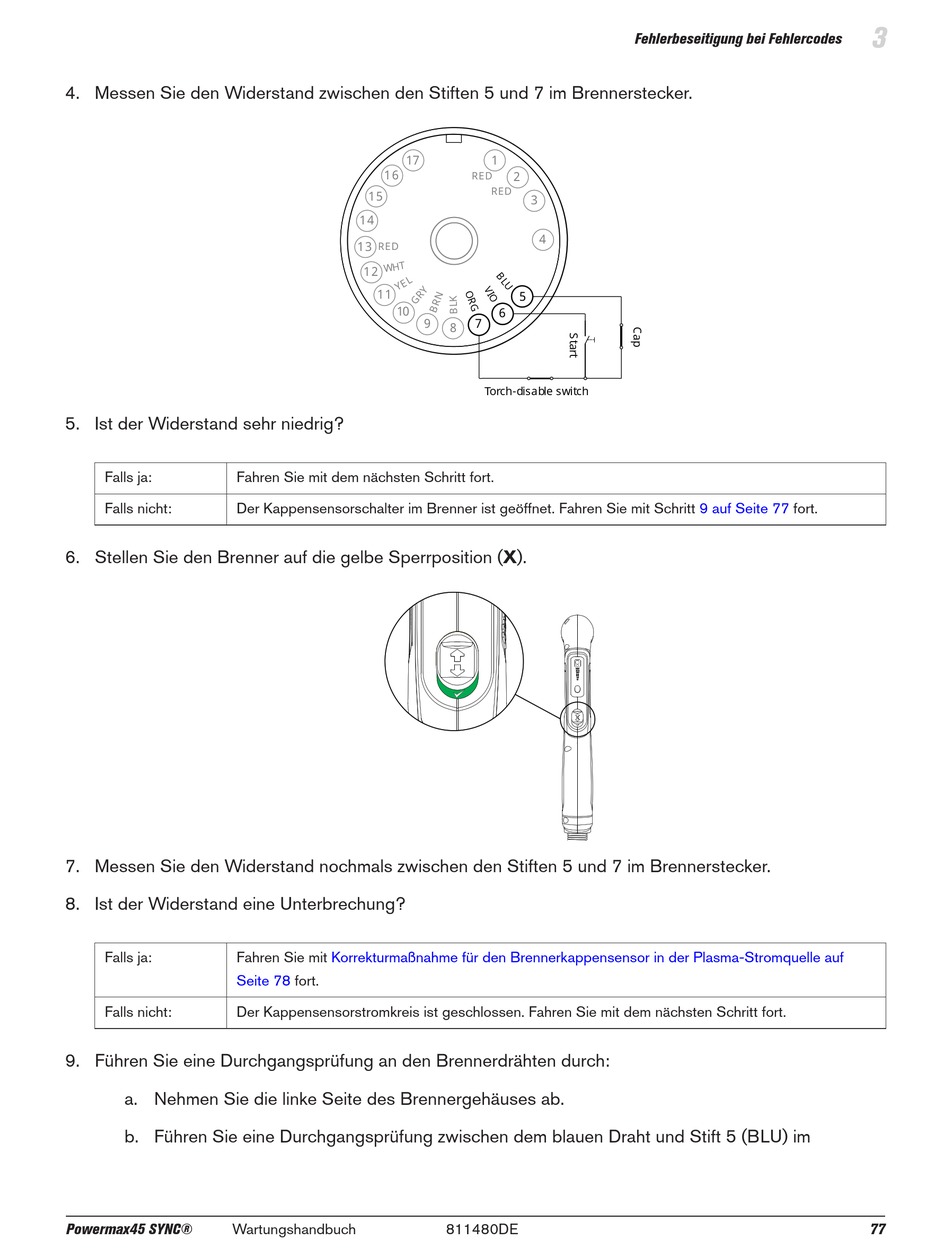

4. Messen Sie den Widerstand zwischen den Stiften 5 und 7 im Brennerstecker.
5. Ist der Widerstand sehr niedrig?
Falls ja: Fahren Sie mit dem nächsten Schritt fort.
Falls nicht: Der Kappensensorschalter im Brenner ist geöffnet. Fahren Sie mit Schritt
6. Stellen Sie den Brenner auf die gelbe Sperrposition (X).
7. Messen Sie den Widerstand nochmals zwischen den Stiften 5 und 7 im Brennerstecker.
8. Ist der Widerstand eine Unterbrechung?
Falls ja: Fahren Sie mit
Seite 78
Falls nicht: Der Kappensensorstromkreis ist geschlossen. Fahren Sie mit dem nächsten Schritt fort.
9. Führen Sie eine Durchgangsprüfung an den Brennerdrähten durch:
a. Nehmen Sie die linke Seite des Brennergehäuses ab.
b. Führen Sie eine Durchgangsprüfung zwischen dem blauen Draht und Stift 5 (BLU) im
Powermax45 SYNC® Wartungshandbuch
17
16
RED
15
14
13
RED
12
11
10
9
8
Korrekturmaßnahme für den Brennerkappensensor in der Plasma-Stromquelle auf
fort.
811480DE
Fehlerbeseitigung bei Fehlercodes
1
2
RED
3
4
5
6
7
Torch-disable switch
3
9 auf Seite 77 fort.
77
