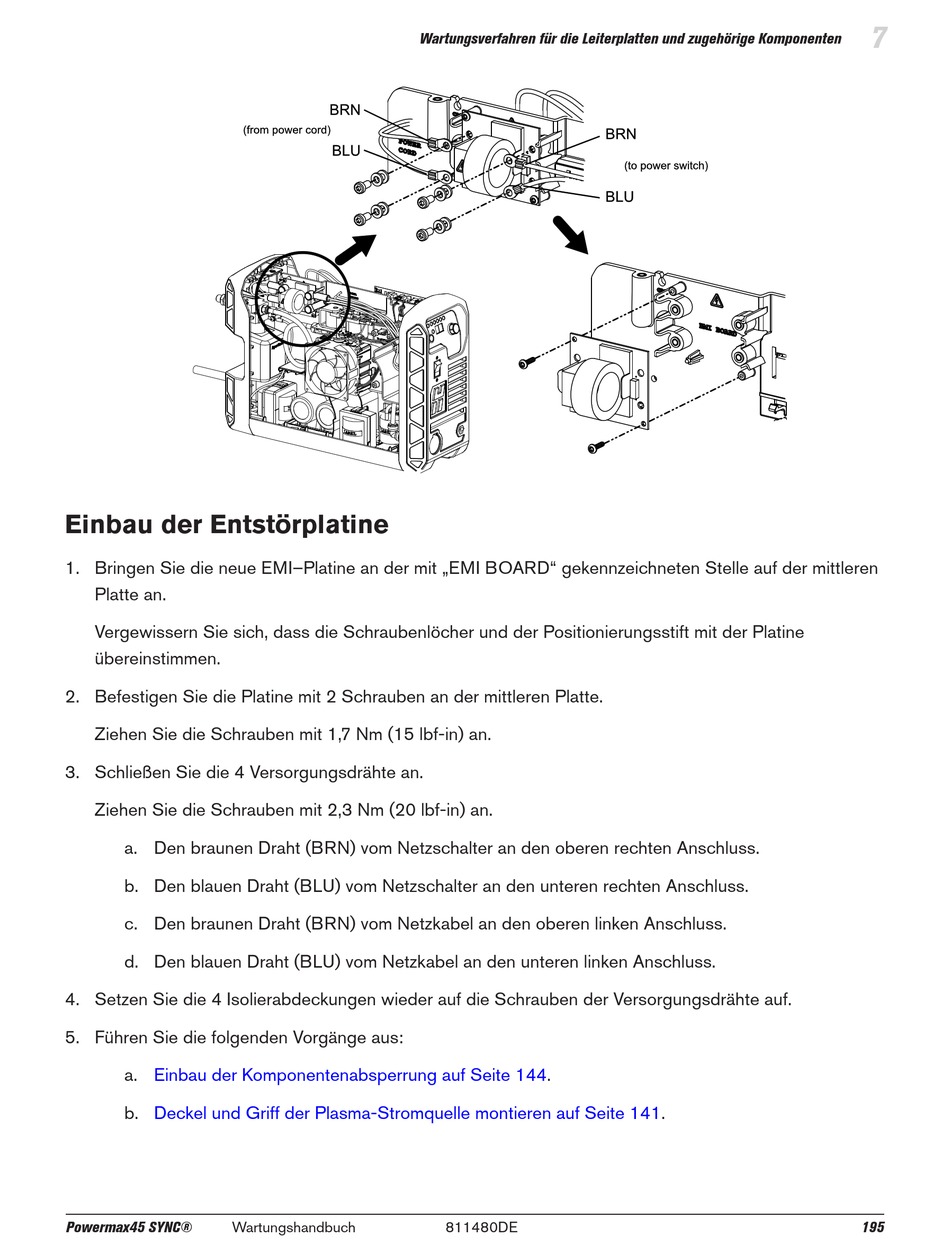

Einbau der Entstörplatine
1. Bringen Sie die neue EMI–Platine an der mit „EMI BOARD" gekennzeichneten Stelle auf der mittleren
Platte an.
Vergewissern Sie sich, dass die Schraubenlöcher und der Positionierungsstift mit der Platine
übereinstimmen.
2. Befestigen Sie die Platine mit 2 Schrauben an der mittleren Platte.
Ziehen Sie die Schrauben mit 1,7 Nm (15 lbf-in) an.
3. Schließen Sie die 4 Versorgungsdrähte an.
Ziehen Sie die Schrauben mit 2,3 Nm (20 lbf-in) an.
a. Den braunen Draht (BRN) vom Netzschalter an den oberen rechten Anschluss.
b. Den blauen Draht (BLU) vom Netzschalter an den unteren rechten Anschluss.
c. Den braunen Draht (BRN) vom Netzkabel an den oberen linken Anschluss.
d. Den blauen Draht (BLU) vom Netzkabel an den unteren linken Anschluss.
4. Setzen Sie die 4 Isolierabdeckungen wieder auf die Schrauben der Versorgungsdrähte auf.
5. Führen Sie die folgenden Vorgänge aus:
a. Einbau der Komponentenabsperrung auf Seite
b. Deckel und Griff der Plasma-Stromquelle montieren auf Seite
