6
Wartungsverfahren für die Gasversorgung

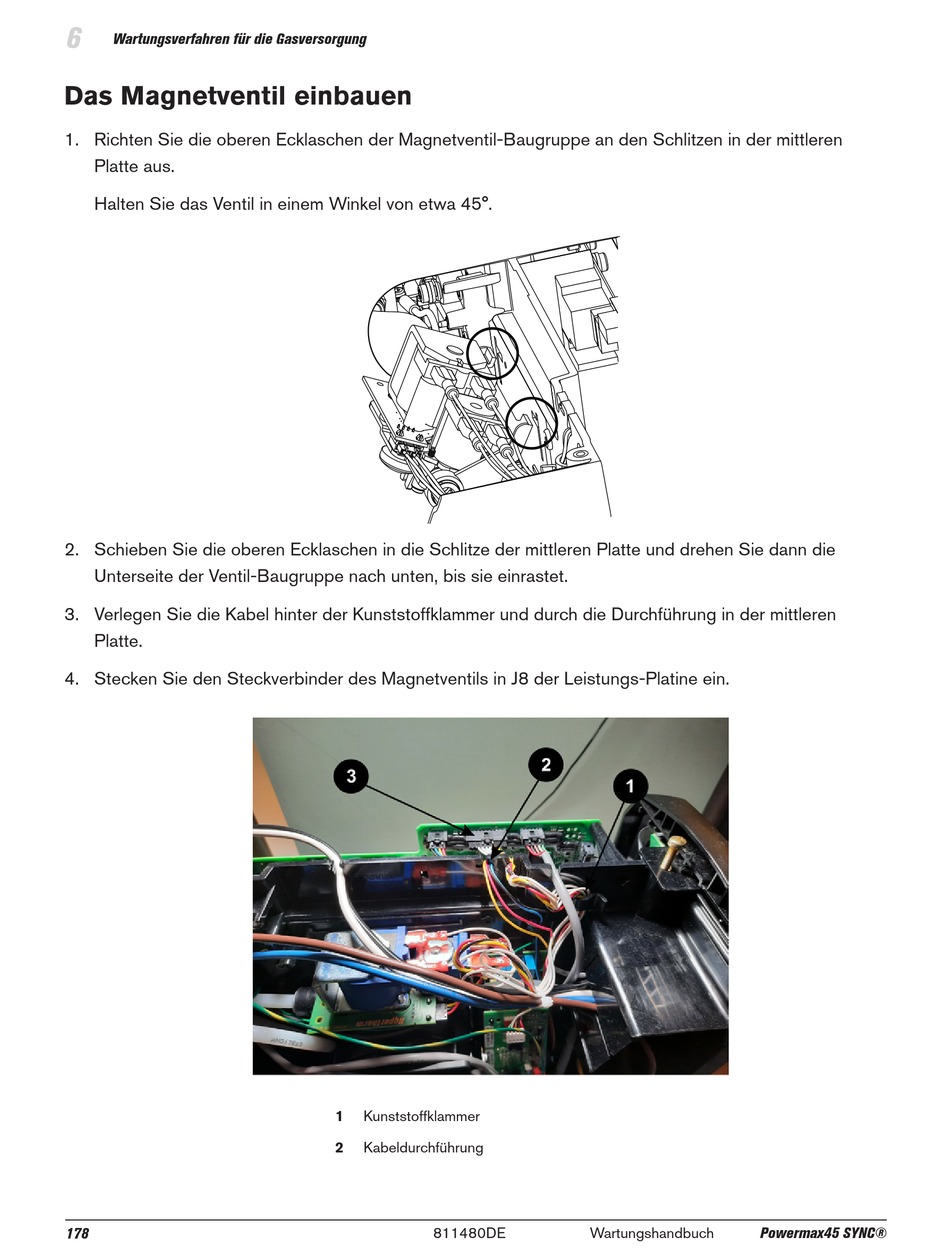

Das Magnetventil einbauen
1. Richten Sie die oberen Ecklaschen der Magnetventil-Baugruppe an den Schlitzen in der mittleren
Platte aus.
Halten Sie das Ventil in einem Winkel von etwa 45°.
2. Schieben Sie die oberen Ecklaschen in die Schlitze der mittleren Platte und drehen Sie dann die
Unterseite der Ventil-Baugruppe nach unten, bis sie einrastet.
3. Verlegen Sie die Kabel hinter der Kunststoffklammer und durch die Durchführung in der mittleren
Platte.
4. Stecken Sie den Steckverbinder des Magnetventils in J8 der Leistungs-Platine ein.
178
1 Kunststoffklammer
2 Kabeldurchführung
