Wartungsverfahren für die Leiterplatten und zugehörige Komponenten

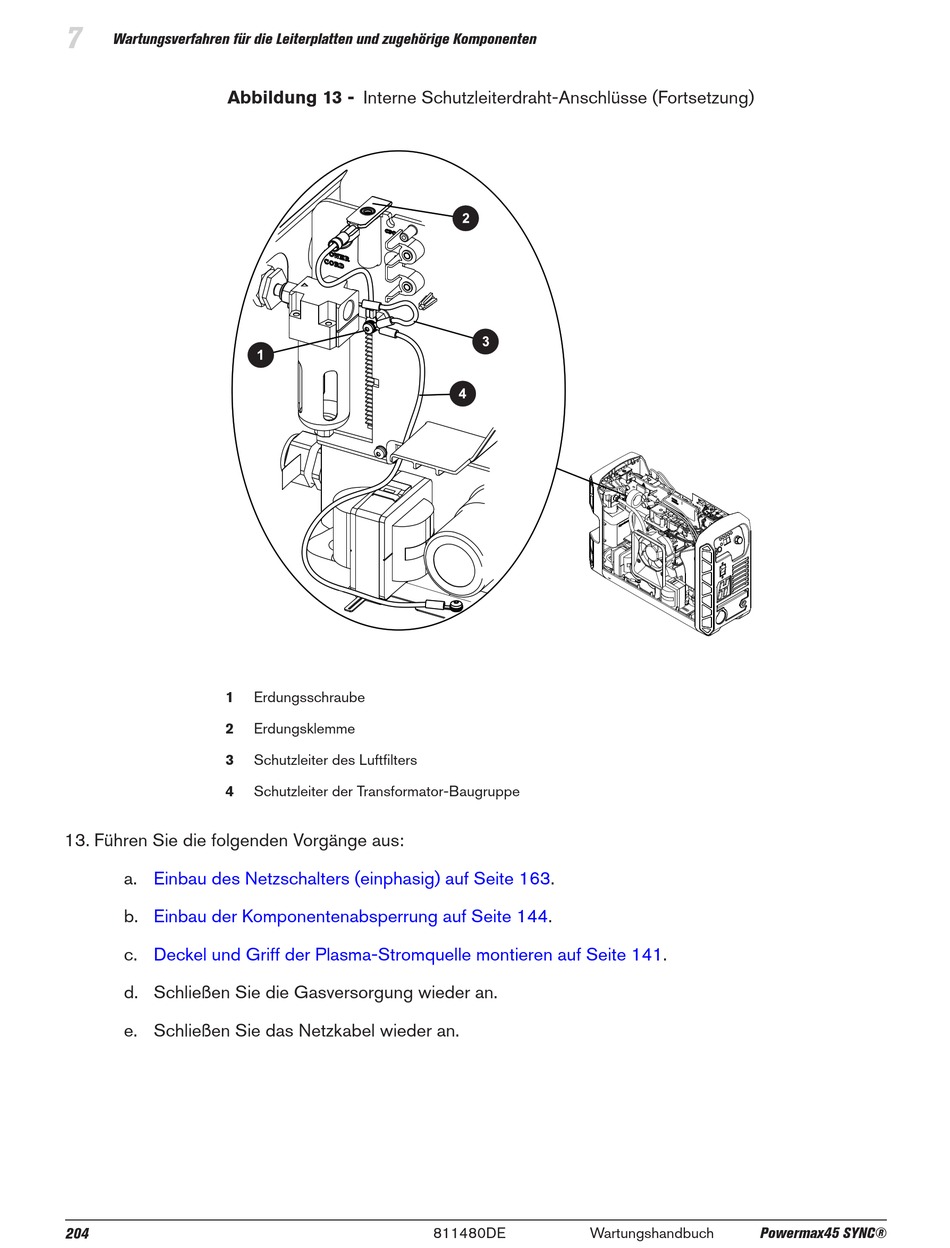

Abbildung 13 - Interne Schutzleiterdraht-Anschlüsse (Fortsetzung)
1
2
3
4
13. Führen Sie die folgenden Vorgänge aus:
a. Einbau des Netzschalters (einphasig) auf Seite
b. Einbau der Komponentenabsperrung auf Seite
c. Deckel und Griff der Plasma-Stromquelle montieren auf Seite
d. Schließen Sie die Gasversorgung wieder an.
e. Schließen Sie das Netzkabel wieder an.
204
Erdungsschraube
Erdungsklemme
Schutzleiter des Luftfilters
Schutzleiter der Transformator-Baugruppe
