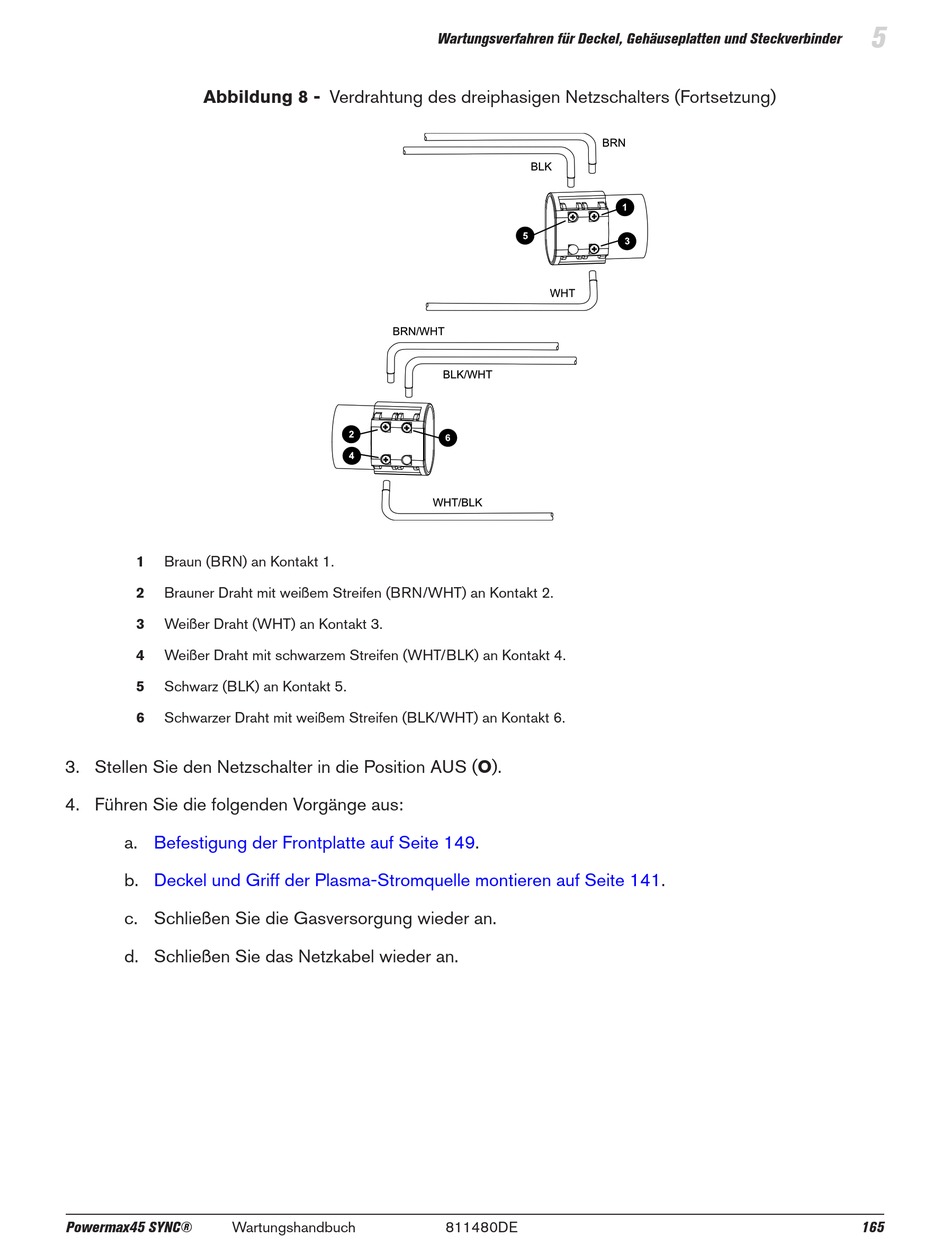

Abbildung 8 - Verdrahtung des dreiphasigen Netzschalters (Fortsetzung)
1 Braun (BRN) an Kontakt 1.
2 Brauner Draht mit weißem Streifen (BRN/WHT) an Kontakt 2.
3 Weißer Draht (WHT) an Kontakt 3.
4 Weißer Draht mit schwarzem Streifen (WHT/BLK) an Kontakt 4.
5 Schwarz (BLK) an Kontakt 5.
6 Schwarzer Draht mit weißem Streifen (BLK/WHT) an Kontakt 6.
3. Stellen Sie den Netzschalter in die Position AUS (O).
4. Führen Sie die folgenden Vorgänge aus:
a. Befestigung der Frontplatte auf Seite
b. Deckel und Griff der Plasma-Stromquelle montieren auf Seite
c. Schließen Sie die Gasversorgung wieder an.
d. Schließen Sie das Netzkabel wieder an.
