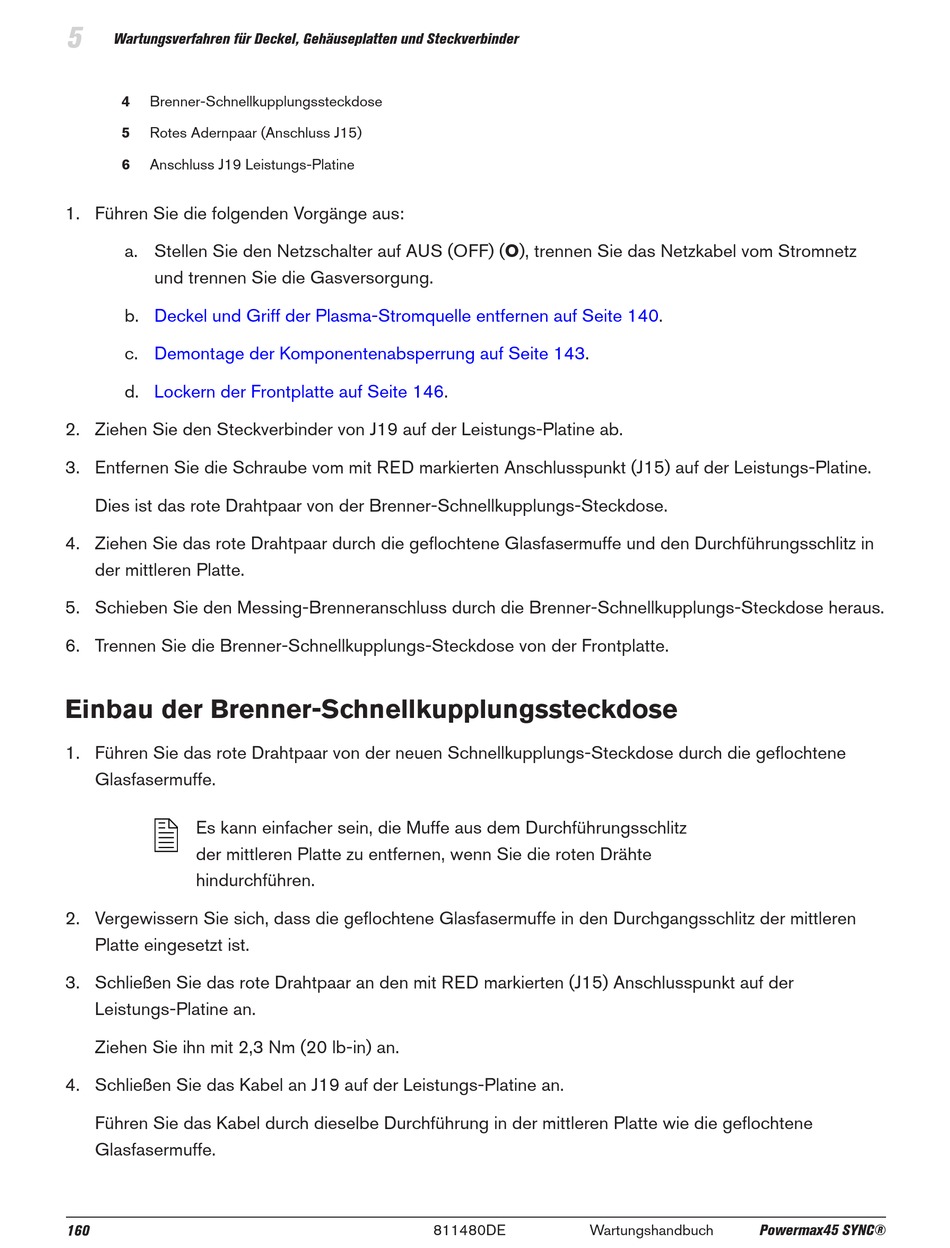

5
Wartungsverfahren für Deckel, Gehäuseplatten und Steckverbinder
4 Brenner-Schnellkupplungssteckdose
5 Rotes Adernpaar (Anschluss J15)
6 Anschluss J19 Leistungs-Platine
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF) (O), trennen Sie das Netzkabel vom Stromnetz
und trennen Sie die Gasversorgung.
b. Deckel und Griff der Plasma-Stromquelle entfernen auf Seite
c. Demontage der Komponentenabsperrung auf Seite
d. Lockern der Frontplatte auf Seite
2. Ziehen Sie den Steckverbinder von J19 auf der Leistungs-Platine ab.
3. Entfernen Sie die Schraube vom mit RED markierten Anschlusspunkt (J15) auf der Leistungs-Platine.
Dies ist das rote Drahtpaar von der Brenner-Schnellkupplungs-Steckdose.
4. Ziehen Sie das rote Drahtpaar durch die geflochtene Glasfasermuffe und den Durchführungsschlitz in
der mittleren Platte.
5. Schieben Sie den Messing-Brenneranschluss durch die Brenner-Schnellkupplungs-Steckdose heraus.
6. Trennen Sie die Brenner-Schnellkupplungs-Steckdose von der Frontplatte.
Einbau der Brenner-Schnellkupplungssteckdose
1. Führen Sie das rote Drahtpaar von der neuen Schnellkupplungs-Steckdose durch die geflochtene
Glasfasermuffe.
Es kann einfacher sein, die Muffe aus dem Durchführungsschlitz
der mittleren Platte zu entfernen, wenn Sie die roten Drähte
hindurchführen.
2. Vergewissern Sie sich, dass die geflochtene Glasfasermuffe in den Durchgangsschlitz der mittleren
Platte eingesetzt ist.
3. Schließen Sie das rote Drahtpaar an den mit RED markierten (J15) Anschlusspunkt auf der
Leistungs-Platine an.
Ziehen Sie ihn mit 2,3 Nm (20 lb-in) an.
4. Schließen Sie das Kabel an J19 auf der Leistungs-Platine an.
Führen Sie das Kabel durch dieselbe Durchführung in der mittleren Platte wie die geflochtene
Glasfasermuffe.
