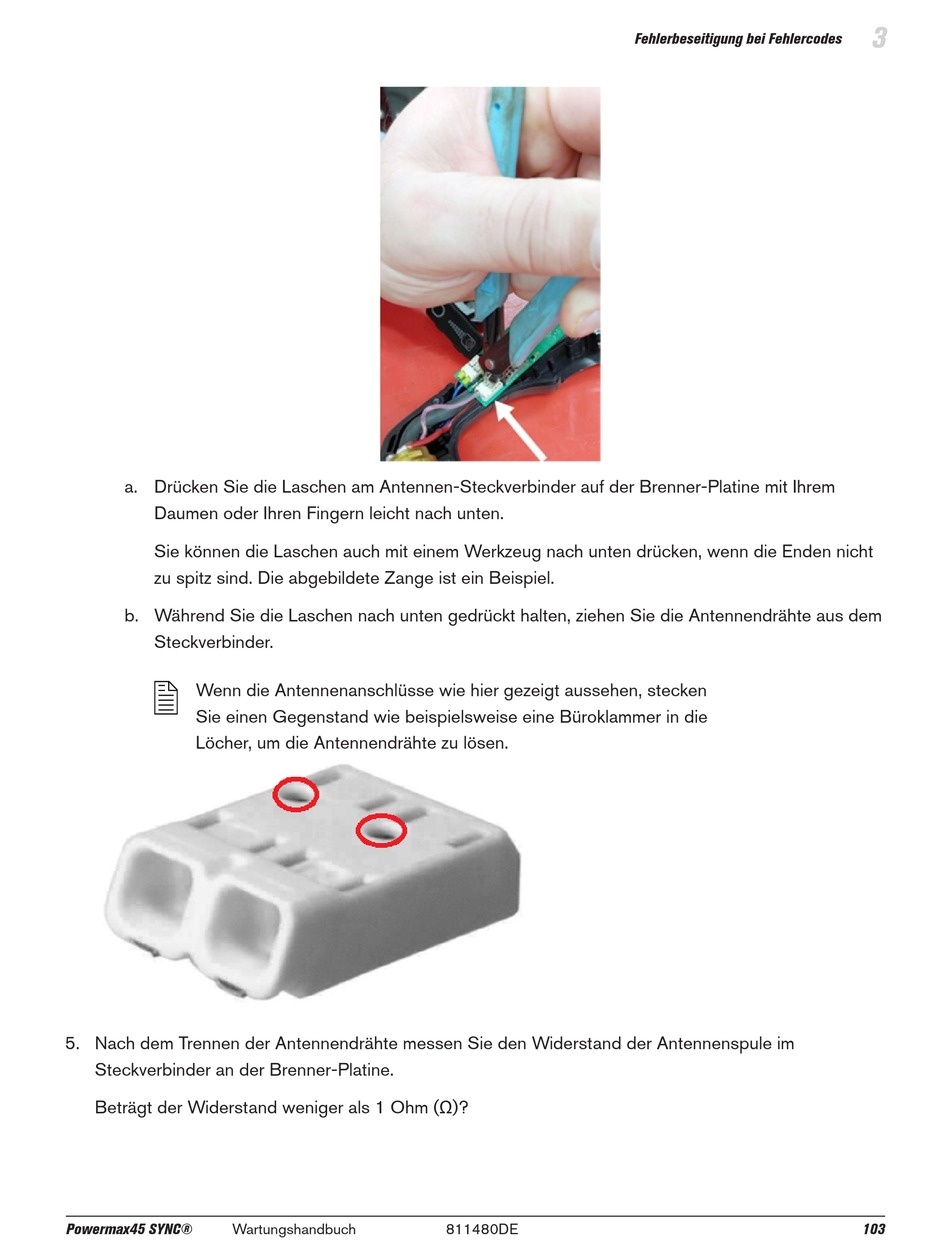

a. Drücken Sie die Laschen am Antennen-Steckverbinder auf der Brenner-Platine mit Ihrem
Daumen oder Ihren Fingern leicht nach unten.
Sie können die Laschen auch mit einem Werkzeug nach unten drücken, wenn die Enden nicht
zu spitz sind. Die abgebildete Zange ist ein Beispiel.
b. Während Sie die Laschen nach unten gedrückt halten, ziehen Sie die Antennendrähte aus dem
Steckverbinder.
Wenn die Antennenanschlüsse wie hier gezeigt aussehen, stecken
Sie einen Gegenstand wie beispielsweise eine Büroklammer in die
Löcher, um die Antennendrähte zu lösen.
5. Nach dem Trennen der Antennendrähte messen Sie den Widerstand der Antennenspule im
Steckverbinder an der Brenner-Platine.
Beträgt der Widerstand weniger als 1 Ohm (Ω)?
Powermax45 SYNC®
Wartungshandbuch
811480DE
Fehlerbeseitigung bei Fehlercodes
3
103
