Vorbereitung für die Fehlerbeseitigung bei internen Komponenten

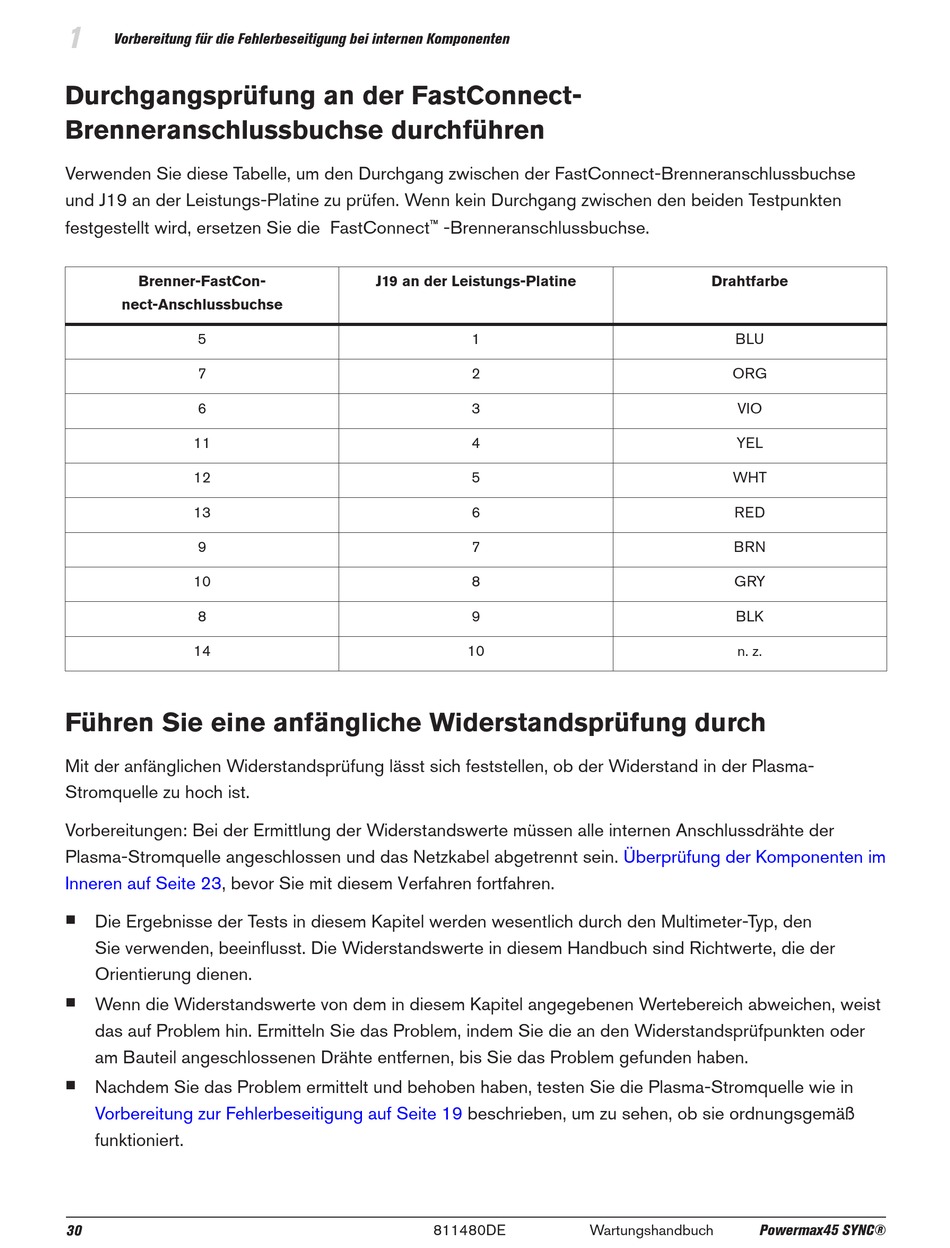

Durchgangsprüfung an der FastConnect-
Brenneranschlussbuchse durchführen
Verwenden Sie diese Tabelle, um den Durchgang zwischen der FastConnect-Brenneranschlussbuchse
und J19 an der Leistungs-Platine zu prüfen. Wenn kein Durchgang zwischen den beiden Testpunkten
festgestellt wird, ersetzen Sie die FastConnect
Brenner-FastCon-
nect-Anschlussbuchse
5
7
6
11
12
13
9
10
8
14
Führen Sie eine anfängliche Widerstandsprüfung durch
Mit der anfänglichen Widerstandsprüfung lässt sich feststellen, ob der Widerstand in der Plasma-
Stromquelle zu hoch ist.
Vorbereitungen: Bei der Ermittlung der Widerstandswerte müssen alle internen Anschlussdrähte der
Plasma-Stromquelle angeschlossen und das Netzkabel abgetrennt sein.
Inneren auf Seite
23, bevor Sie mit diesem Verfahren fortfahren.
■ Die Ergebnisse der Tests in diesem Kapitel werden wesentlich durch den Multimeter-Typ, den
Sie verwenden, beeinflusst. Die Widerstandswerte in diesem Handbuch sind Richtwerte, die der
Orientierung dienen.
■ Wenn die Widerstandswerte von dem in diesem Kapitel angegebenen Wertebereich abweichen, weist
das auf Problem hin. Ermitteln Sie das Problem, indem Sie die an den Widerstandsprüfpunkten oder
am Bauteil angeschlossenen Drähte entfernen, bis Sie das Problem gefunden haben.
■ Nachdem Sie das Problem ermittelt und behoben haben, testen Sie die Plasma-Stromquelle wie in
Vorbereitung zur Fehlerbeseitigung auf Seite 19
funktioniert.
30
™
-Brenneranschlussbuchse.
J19 an der Leistungs-Platine
1
2
3
4
5
6
7
8
9
10
beschrieben, um zu sehen, ob sie ordnungsgemäß
811480DE
Drahtfarbe
BLU
ORG
VIO
YEL
WHT
RED
BRN
GRY
BLK
n. z.
Überprüfung der Komponenten im
Wartungshandbuch
Powermax45 SYNC®
