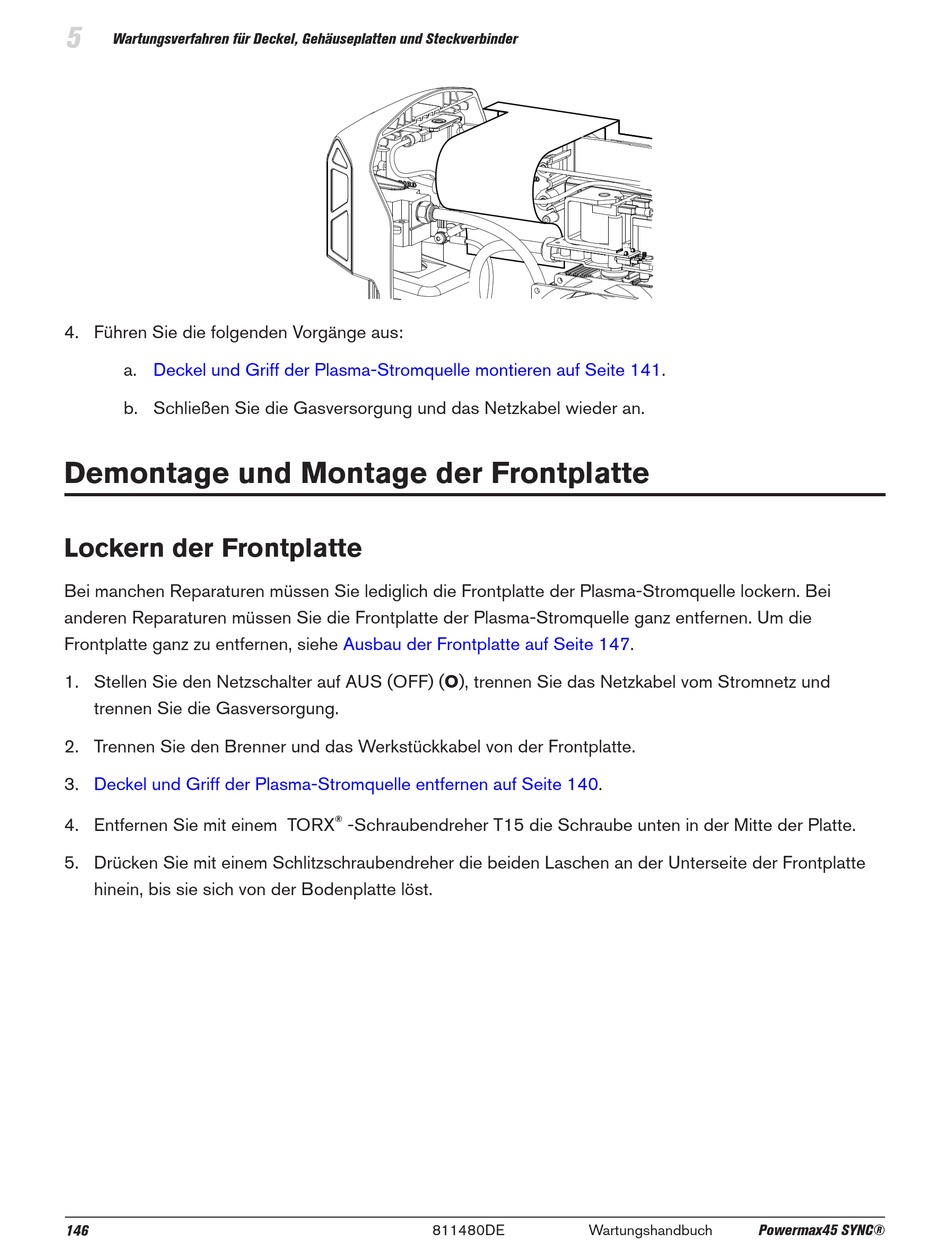

Wartungsverfahren für Deckel, Gehäuseplatten und Steckverbinder
4. Führen Sie die folgenden Vorgänge aus:
a. Deckel und Griff der Plasma-Stromquelle montieren auf Seite
b. Schließen Sie die Gasversorgung und das Netzkabel wieder an.
Demontage und Montage der Frontplatte
Lockern der Frontplatte
Bei manchen Reparaturen müssen Sie lediglich die Frontplatte der Plasma-Stromquelle lockern. Bei
anderen Reparaturen müssen Sie die Frontplatte der Plasma-Stromquelle ganz entfernen. Um die
Frontplatte ganz zu entfernen, siehe
1. Stellen Sie den Netzschalter auf AUS (OFF) (O), trennen Sie das Netzkabel vom Stromnetz und
trennen Sie die Gasversorgung.
2. Trennen Sie den Brenner und das Werkstückkabel von der Frontplatte.
3. Deckel und Griff der Plasma-Stromquelle entfernen auf Seite
4. Entfernen Sie mit einem TORX
5. Drücken Sie mit einem Schlitzschraubendreher die beiden Laschen an der Unterseite der Frontplatte
hinein, bis sie sich von der Bodenplatte löst.
146
Ausbau der Frontplatte auf Seite
® -Schraubendreher T15 die Schraube unten in der Mitte der Platte.
