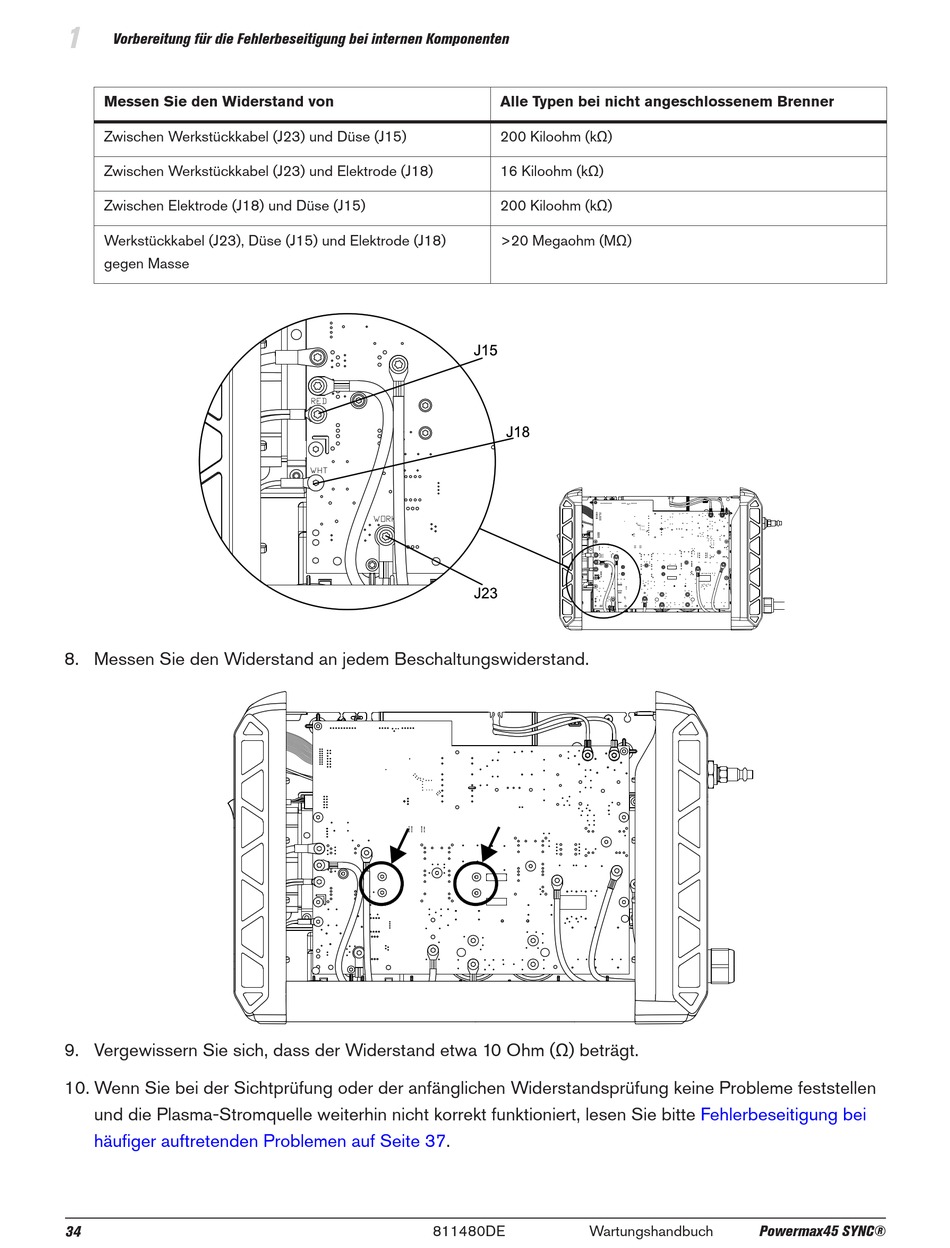

Vorbereitung für die Fehlerbeseitigung bei internen Komponenten
Messen Sie den Widerstand von
Zwischen Werkstückkabel (J23) und Düse (J15)
Zwischen Werkstückkabel (J23) und Elektrode (J18)
Zwischen Elektrode (J18) und Düse (J15)
Werkstückkabel (J23), Düse (J15) und Elektrode (J18)
gegen Masse
8. Messen Sie den Widerstand an jedem Beschaltungswiderstand.
9. Vergewissern Sie sich, dass der Widerstand etwa 10 Ohm (Ω) beträgt.
10. Wenn Sie bei der Sichtprüfung oder der anfänglichen Widerstandsprüfung keine Probleme feststellen
und die Plasma-Stromquelle weiterhin nicht korrekt funktioniert, lesen Sie bitte
häufiger auftretenden Problemen auf Seite
34
Alle Typen bei nicht angeschlossenem Brenner
200 Kiloohm (kΩ)
16 Kiloohm (kΩ)
200 Kiloohm (kΩ)
>20 Megaohm (MΩ)
37.
811480DE
Wartungshandbuch
Fehlerbeseitigung bei
Powermax45 SYNC®
