Fehlerbeseitigung bei Fehlercodes

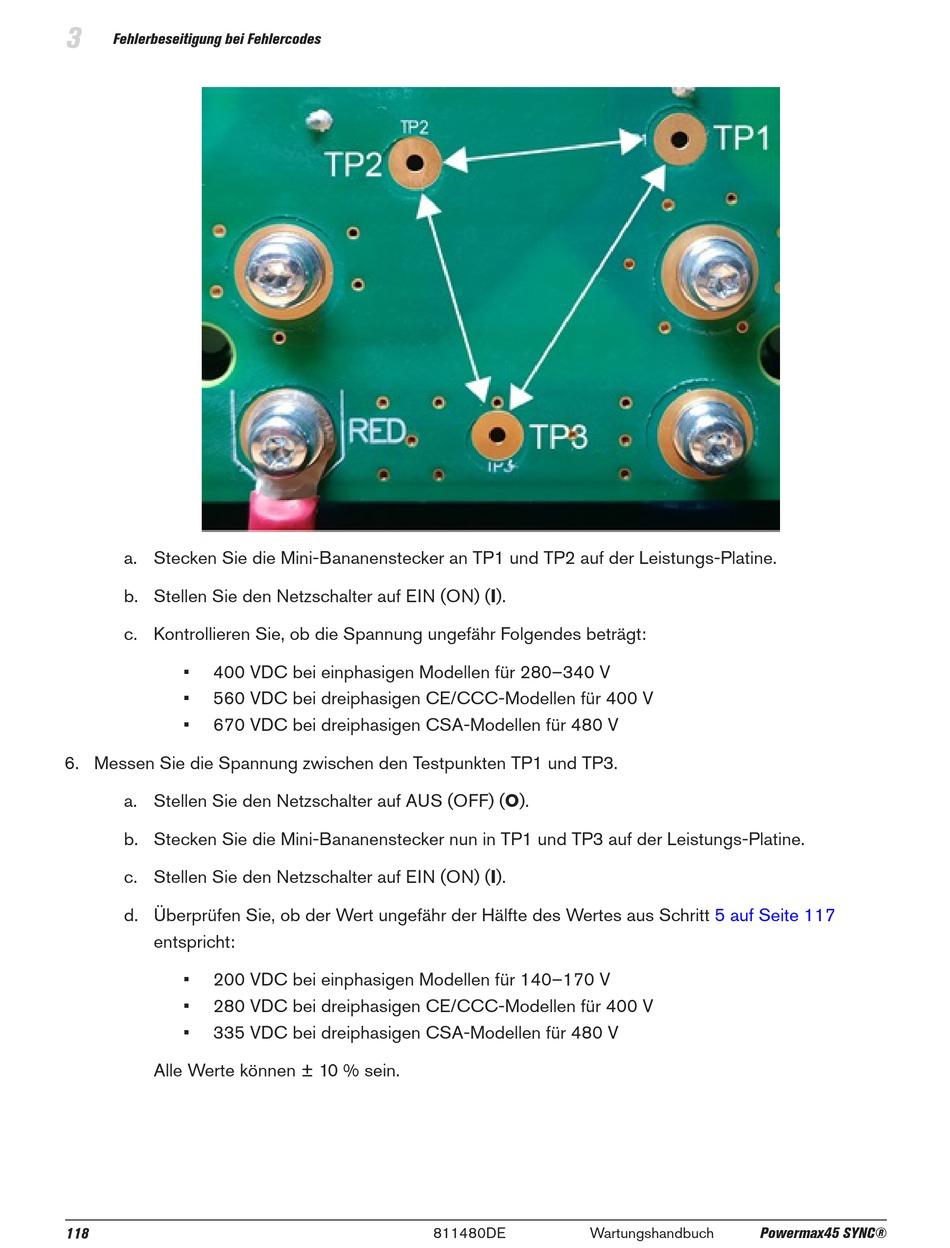

a. Stecken Sie die Mini-Bananenstecker an TP1 und TP2 auf der Leistungs-Platine.
b. Stellen Sie den Netzschalter auf EIN (ON) (I).
c. Kontrollieren Sie, ob die Spannung ungefähr Folgendes beträgt:
•
400 VDC bei einphasigen Modellen für 280–340 V
•
560 VDC bei dreiphasigen CE/CCC-Modellen für 400 V
•
670 VDC bei dreiphasigen CSA-Modellen für 480 V
6. Messen Sie die Spannung zwischen den Testpunkten TP1 und TP3.
a. Stellen Sie den Netzschalter auf AUS (OFF) (O).
b. Stecken Sie die Mini-Bananenstecker nun in TP1 und TP3 auf der Leistungs-Platine.
c. Stellen Sie den Netzschalter auf EIN (ON) (I).
d. Überprüfen Sie, ob der Wert ungefähr der Hälfte des Wertes aus Schritt
entspricht:
•
200 VDC bei einphasigen Modellen für 140–170 V
•
280 VDC bei dreiphasigen CE/CCC-Modellen für 400 V
•
335 VDC bei dreiphasigen CSA-Modellen für 480 V
Alle Werte können ± 10 % sein.
