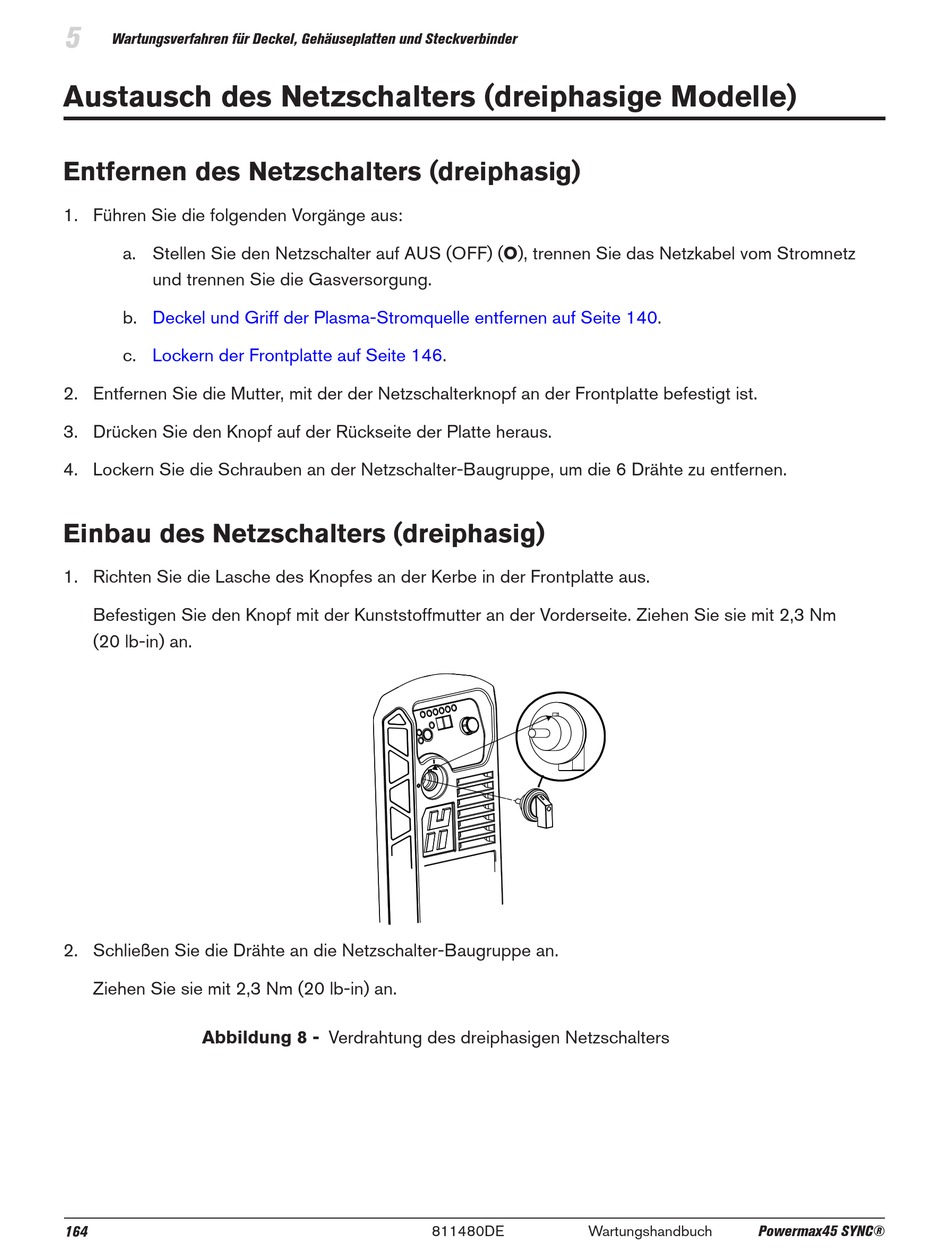

Hypertherm Powermax45 SYNC Wartungshandbuch Seite 164

5
Wartungsverfahren für Deckel, Gehäuseplatten und Steckverbinder
Austausch des Netzschalters (dreiphasige Modelle)
Entfernen des Netzschalters (dreiphasig)
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF) (O), trennen Sie das Netzkabel vom Stromnetz
und trennen Sie die Gasversorgung.
b. Deckel und Griff der Plasma-Stromquelle entfernen auf Seite
c. Lockern der Frontplatte auf Seite
2. Entfernen Sie die Mutter, mit der der Netzschalterknopf an der Frontplatte befestigt ist.
3. Drücken Sie den Knopf auf der Rückseite der Platte heraus.
4. Lockern Sie die Schrauben an der Netzschalter-Baugruppe, um die 6 Drähte zu entfernen.
Einbau des Netzschalters (dreiphasig)
1. Richten Sie die Lasche des Knopfes an der Kerbe in der Frontplatte aus.
Befestigen Sie den Knopf mit der Kunststoffmutter an der Vorderseite. Ziehen Sie sie mit 2,3 Nm
(20 lb-in) an.
2. Schließen Sie die Drähte an die Netzschalter-Baugruppe an.
Ziehen Sie sie mit 2,3 Nm (20 lb-in) an.
Abbildung 8 - Verdrahtung des dreiphasigen Netzschalters
164
146.
811480DE Wartungshandbuch
140.
Powermax45 SYNC®
