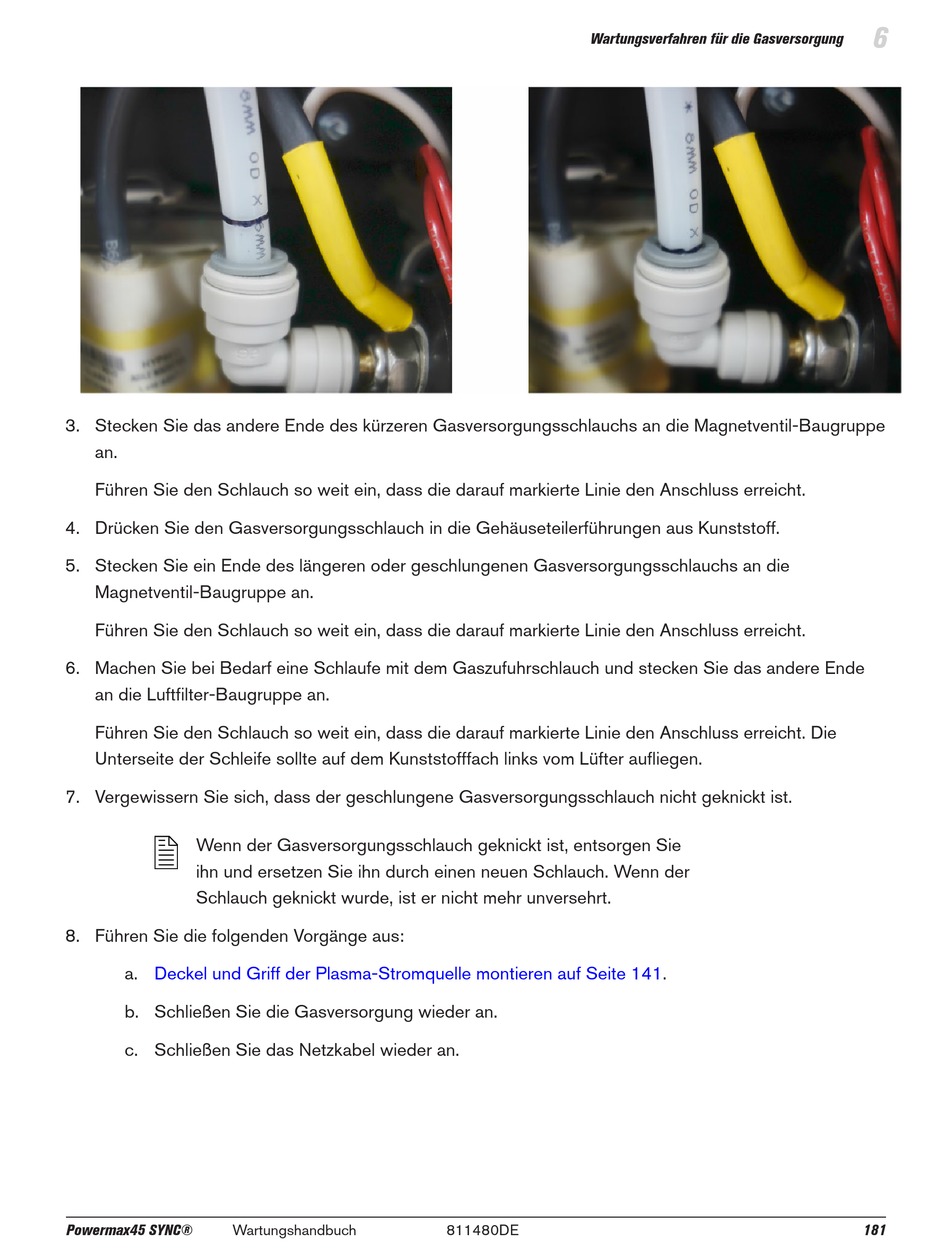

3. Stecken Sie das andere Ende des kürzeren Gasversorgungsschlauchs an die Magnetventil-Baugruppe
an.
Führen Sie den Schlauch so weit ein, dass die darauf markierte Linie den Anschluss erreicht.
4. Drücken Sie den Gasversorgungsschlauch in die Gehäuseteilerführungen aus Kunststoff.
5. Stecken Sie ein Ende des längeren oder geschlungenen Gasversorgungsschlauchs an die
Magnetventil-Baugruppe an.
Führen Sie den Schlauch so weit ein, dass die darauf markierte Linie den Anschluss erreicht.
6. Machen Sie bei Bedarf eine Schlaufe mit dem Gaszufuhrschlauch und stecken Sie das andere Ende
an die Luftfilter-Baugruppe an.
Führen Sie den Schlauch so weit ein, dass die darauf markierte Linie den Anschluss erreicht. Die
Unterseite der Schleife sollte auf dem Kunststofffach links vom Lüfter aufliegen.
7. Vergewissern Sie sich, dass der geschlungene Gasversorgungsschlauch nicht geknickt ist.
Wenn der Gasversorgungsschlauch geknickt ist, entsorgen Sie
ihn und ersetzen Sie ihn durch einen neuen Schlauch. Wenn der
Schlauch geknickt wurde, ist er nicht mehr unversehrt.
8. Führen Sie die folgenden Vorgänge aus:
a. Deckel und Griff der Plasma-Stromquelle montieren auf Seite
b. Schließen Sie die Gasversorgung wieder an.
c. Schließen Sie das Netzkabel wieder an.
